نقشه سیم کشی آبگرمکن برقی

آشنایی با نحوه سیم کشی آبگرمکن برقی دیواری و ایستاده، باعث می‌شود که در زمان خرابی این آبگرمکن‌ها، بتوانید مشکل را سریع‌تر رفع کنید. سیم کشی آبگرمکن برقی کار سختی نیست. ما در این مطلب تصمیم داریم نقشه سیم کشی آبگرمکن برقی را به شما نشان داده و مراحل سیم کشی آن را آموزش دهیم.

نقشه سیم کشی آبگرمکن برقی

یکی از مهمترین معایب آبگرمکن دیواری بوتان یا دیگر برندهای معتبر این است که امکان دارد سیم کشی آن‌ها دچار مشکل شود و شما با مشکلاتی مثل روشن شدن خود به خودی آبگرمکن یا روشن نشدن آبگرمکن مواجه شوید. برای رفع این مشکلات، باید با نقشه سیم کشی این آبگرمکن آشنا باشید.

نقشه سیم کشی آبگرمکن برقی، همانطور که در تصویر زیر مشاهده می کنید، شامل اجزای زیر است:

  1. یک دوشاخه که سیم آن به قاب داخل المنت ابگرمکن رفته است.
  2. ترموستات
  3. ترموکوبل
  4. المنت
  5. یک چراغ سیگنال که با برق 220 ولت کار می کند.

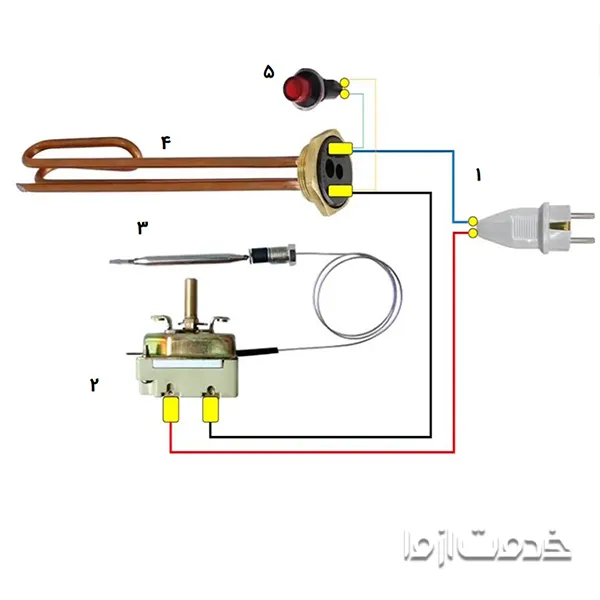

عکس نقشه سیم کشی آبگرمکن برقی



در اکثر مواقع، علت روشن نشدن آبگرمکن دیواری به سیم کشی آن مرتبط است. خوشبختانه سیم کشی آبگرمکن برقی، کار سختی نیست و شما با رعایت اصول این کار، می توانید این کار را انجام دهید. در این صورت

 سیم کشی مراحل سیم کشی ترموستات آبگرمکن برقی و المنت و دیگر اجزای آن، به صورت زیر خواهد بود:

  1. ابتدا باید یک سیم نول را از دوشاخه به یکی از سوکت های المنت متصل کنید.
  2. سر دیگر که سیم فاز است را به ترموستات متصل کنید. (در نقشه سیم کشی آبگرمکن برقی، با رنگ قرمز مشخص شده است)
  3. سپس یک سیم را از خروجی ترموستات یعنی سوکت دوم آن به سوکت دوم و خالی المنت متصل کنید.
  4. اگر به نقشه ترموستات آبگرمکن برقی نگاهی بیندازید، می‌بینید که دو سیم دیگر از این قسمت انشعاب گرفته و به یک قطعه وصل شده اند. این قطعه همان ترموکوبل است که شما باید آن را به ترموستات متصل کنید. اگر می‌بینید که آبگرمکن روشنه ولی آب گرم نمیشه، به احتمال زیاد ترموکوبل خراب شده یا سیم‌های آن قطع شده است.
  5. حال باید با دو سیم نازک تر، از سوکت های المنت انشعاب گرفته و به چراغ سیگنال وصل کنید.

موارد دیگری مثل علت کم شدن فشار آب گرم در آبگرمکن دیواری بوتان یا علت روشن نشدن مشعل آبگرمکن مخزن، ارتباط چندانی با سیم کشی این دستگاه ندارد و باید برای حل این مشکلات از افراد متخصص در این زمینه کمک بگیرید.



نکات مهم هنگام سیم کشی آبگرمکن برقی

در زمان سیم کشی آبگرمکن برقی ایستاده یا دیواری، باید به نکات خاصی توجه داشته باشید تا بدون هیچ مشکلی، بتوانید مشکلات سیم کشی آبگرمکن برقی دیواری بوتان، آزمون و... را برطرف کنید. در اینجا به این نکات اشاره خواهیم کرد:



نکات مهم در سیم کشی آبگرمکن برقی



  • استفاده از کابل مناسب: از کابل‌هایی با مقطع مناسب و استاندارد استفاده کنید. معمولاً برای آبگرمکن‌های برقی از کابل‌های 2.5 یا 4 میلی‌متر مربع استفاده می‌شود.
  • محافظت در برابر نشت برق: حتماً از کلیدهای محافظ جان (RCCB) استفاده کنید تا در صورت نشت برق، جریان قطع شود.
  • رعایت فاصله مناسب: آبگرمکن را در فاصله‌ای مناسب از منابع آب و رطوبت نصب کنید.
  • برق‌کشی مستقل: بهتر است آبگرمکن به یک مدار مستقل متصل شود تا از بار اضافی روی دیگر وسایل الکتریکی جلوگیری شود.
  • نصب صحیح ترموستات: این قطعه تاثیر زیادی روی عملکرد سیستم دارد. مطمئن شوید که ترموستات به درستی نصب شده و تنظیمات آن مطابق با دمای مورد نظر است.
  • تست سیستم: پس از اتمام سیم‌کشی، سیستم را تست کنید تا از عملکرد صحیح آن مطمئن شوید.

با استفاده از این نکات، می توانید سیم کشی آبگرمکن برقی آزمون، بوتان و هر برند دیگر را به درستی انجام دهید. با این حال اگر موفق به عیب یابی آبگرمکن نشدید و حتی بعد از اتمام مراحل همچنان آبگرمکن به خوبی کار نمی‌کرد، حتما از یک متخصص در این زمینه مشورت بگیرید.

در این مطلب سعی کردیم شما را با نقشه سیم کشی ابگرمکن برقی آشنا کرده و مراحل سیم کشی آبگرمکن برقی دیواری و ایستاده را به شما آموزش دهیم.
