نحوه نصب کلید دو پل
نصب کلید دو پل از آن دست کارهای فنی بوده که بیشتر افراد تصور می‌کنند که در آن مهارت دارند. این در حالی است که نصب کردن کلید به خصوص دو پل، نیازمند مهارت و دانش کافی است.
به همین دلیل ما در این مقاله از خدمت از ما به سراغ نحوه نصب کلید دو پل روکار و توکار و همه نکات مهم آن رفته‌ایم. پس تا پایان همراه ما باشید.
فهرست عناوین
آموزش نصب کلید دو پل
اگر نگوییم پرمصرف‌ترین، اما یکی از پرکاربردترین اجزای مربوط به سیستم برقی هر ساختمان، کلید دو پل آن است. به همین دلیل روش نصب کلید دو پل اهمیت بسیار بیشتری پیدا می‌کند. با یادگرفتن تکنیک‌های مربوطه، می‌توان تعداد زیادی از کلیدها را در مدت زمان کوتاهی نصب کرد.
کلید دو پل برای قطع و وصل جریان از یک نقطه برای دو مصرف‌کننده انرژی، مانند لامپ، به کار می‌رود. یکی از فاکتورهای تعیین قیمت برق کشی ساختمان تعداد کلیدهایی است که باید نصب شوند. با یادگیری این مراحل می‌توانید خودتان مشغول اجرای این کار شوید.
1. آماده‌سازی ابزارها
نحوه نصب کلید دو پل روکار و توکار بسیار به یکدیگر شبیه است. از طرفی ابزارهای مورد نیاز آن‌ها نیز یکسان بوده و با آماده کردن لوازم ذکر شده می‌توانید هر نوع کلیدی را نصب کنید. فراموش نکنید که موارد زیر را همراه داشته باشید:
- کلید دو پل
- پیچ‌گوشتی دوسو و چهارسو
- فازمتر
- سیم برق
- نوارچسب برق
- انبردست و سیم‌چین
- سیم لخت‌کن
- کاور عایق برق
- لامپ تست
2. قطع برق واحد
قبل از هر اقدامی مطمئن شوید که برق واحد قطع شده است. به کمک کنتور یا فیوز هر طبقه می‌توانید این عملیات را انجام دهید. البته تنها به این مورد اکتفا نکرده و توسط فازمتر و لامپ تست، چند خروجی رندوم را بررسی کنید تا مطمئن شوید که هیچ برقی در مدار باقی نمانده است.
3. آماده‌سازی محل نصب
برای نصب کلید دو پل باید در ابتدا فضای مورد نظر آن را آماده‌سازی کنید. برای کلیدهای توکار، باید جعبه مخصوص از قبل داخل دیوار قرار گرفته باشد. در غیر این صورت باید جعبه کلید را در محل قرار داده و سیم‌ها را از ورودی آن داخل کنید. سپس به کمک گچ یا ملات‌های آماده، آن را سرجای خود محکم کنید.
در صورت آماده بودن جعبه کلید، سیم‌ها را بررسی کرده و مطمئن شوید هیچ‌گونه قطعی وجود ندارد. سپس با توجه به نقشه کلید دو پل و سایز کلید، مقدار سیم مورد نظر را آماده و سر آن را برای اتصال، لخت کنید.
4. نقشه کلید دو پل
برعکس برخی اتصالات، کلیدهای دو پل نقشه بسیار ساده‌ای دارند. در داخل جعبه 3 سیم وجود دارد و کلید دو پل شما نیز سه مکان مختلف برای اتصال. سیم برق اصلی را به نقطه بالایی متصل کرده و سپس دو سیم برگشتی را به هر کلید وصل می‌کنیم.
سیم اولیه به صورت مشترک عمل کرده و با زدن هر کدام از کلیدها، یک مدار مجزا شکل خواهد گرفت. کابل نول نیز به خود مصرف‌کننده‌ها متصل شده و نیازی نیست که هنگام نصب کلید دو پل چراغ‌دار یا ساده، کار خاص دیگری انجام دهید.
5. مشخص‌کردن سیم‌ها
همان‌طور که گفته شد، داخل جعبه کلید 3 سیم وجود دارد. دوتا از آن‌ها هم‌رنگ بوده و یکی رنگ متفاوت‌تری دارد. معمولا کابل فاز ورودی قرمز یا قهوه‌ای رنگ است و باید آن را به قسمت فاز مشترک یا همان L متصل کرد. دو کابل دیگر نیز که وظیفه مسیر خروجی را بر عهده دارند، مشکی یا سفید هستند و باید به ورودی هر کلید جداگانه وصل شوند.

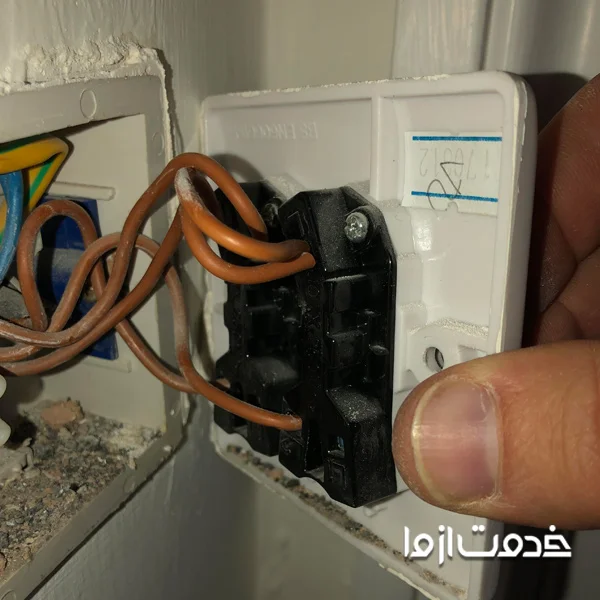

6. اتصال کابل‌ها به کلید
ابتدا هر کلید را به کمک ابزار مناسب از جای خود باز کنید تا دسترسی لازم به بخش ورودی سیم‌ها داشته باشید. پیچ هر بخش را باز کنید اما دقت داشته باشید که مقداری از پیچ در جای خود باقی بماند. نحوه نصب کلید دو پل دلند با سایر برندها مشابه بوده و حالا باید سیم‌ها را داخل مجرای مشخص‌شده کنید.
رشته‌های سیم برق بسیار باریک بوده و ممکن است از محل مورد نظر بیرون بمانند. دقت داشته باشید که هیچ رشته سیمی بدون محافظ نمانده و از طرفی سیم‌ها در جای خود محکم شوند.
7. نصب کلید دو پل در جای خود
پس از اتصال سیم‌ها، آن‌ها را به شکل مناسبی جمع کرده و کلید را داخل جعبه مخصوص خود قرار دهید. در دو طرف کلید پیچ‌هایی جهت محکم کردن آن در داخل جعبه قرار دارد. سپس کلیدها و قاب بیرونی را نصب کرده و در اینجا مراحل ابتدایی نصب به پایان می‌رسد.
8. تست عملکرد کلید
آموزش نصب کلید دو پل چراغ‌دار نیز درست همانند همین مراحل قبل است. بعد از اتمام کار باید مطمئن شوید که کلید به درستی کار می‌کند. به همین دلیل فیوز را مجددا وصل کرده و سپس با احتیاط هر کلید را تست می‌کنیم تا از درستی وضعیت مطلع شویم. از قبل باید لامپ تست را به خروجی هر کلید متصل کرده باشید.

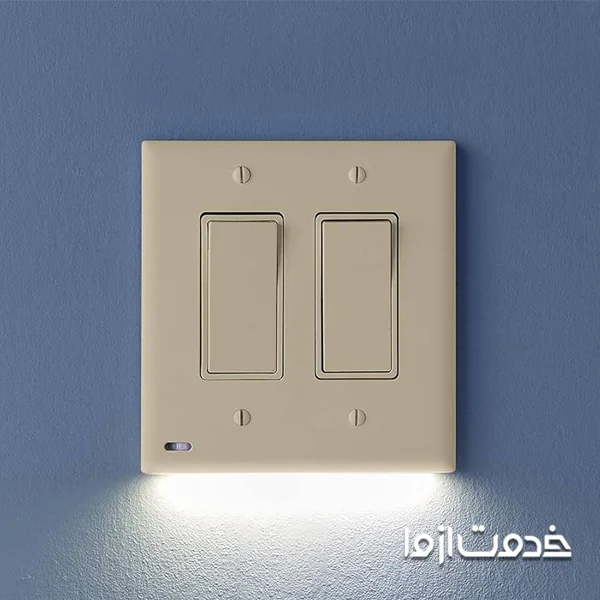

نصب کلید دو پل چراغ‌دار
نصب کلید دو پل اصول ثابتی داشته و فرقی نمی‌کند که از مدل چراغ‌دار خریداری کرده باشید یا ساده. تنها با رعایت چند نکته می‌توانید این مدل را نیز خودتان نصب کنید. در آموزش نصب کلید دو پل چراغ‌دار مهم‌ترین ویژگی این است که یک چراغ کوچک LED در داخل کلید به کار رفته است.
وجود این چراغ باعث شده تا کلید را هنگام تاریکی اتاق به سادگی پیدا کنید. به نحوی هم نشانه قطع و وصل بودن جریان برق در پشت کلید مدنظر شما است. برای نصب نیز همانند قبل اقدام کرده، فقط دو سیم برای لامپ داخلی وجود دارد.
باید یک سیم را به جریان فاز و سیم دیگر را به یکی از پایه‌های کلید وصل کنید. به این صورت این لامپ جریان رفت‌وبرگشتی خود را به خوبی دریافت می‌کند. معمولا قیمت نصب کلید و پریز ثابت بوده و می‌توانید از برقکار بخواهید تا تمامی چراغ‌های داخلی کلیدها را نیز برای شما نصب کند.

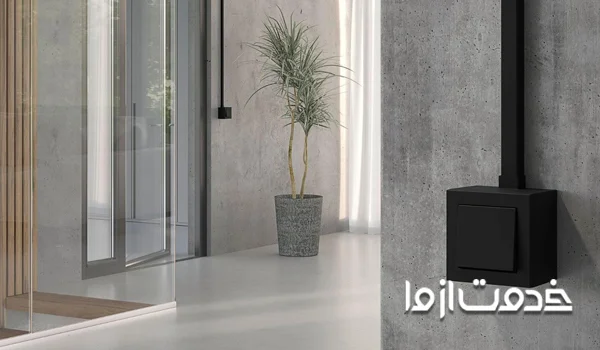

نصب کلید دو پل روکار
معمولا در فضاهایی که امکان تخریب دیوار و جاگذاری جعبه کلید وجود ندارد، از مدل روکار استفاده می‌شود. نصب کلید دو پل آسیا به شکل روکار تا حد زیادی مشابه مدل توکار بوده اما تمامی قطعات کلید روی سطح دیوار نصب می‌شوند. ممکن است که سیم‌کشی برق نیز به صورت روکار انجام شده باشد.
شاهد هستیم که در برخی مکان‌ها که امکان بازسازی محیط وجود ندارد، برای قرار دادن کلید جدید روی دیوار مجبور به استفاده از کلید دو پل روکار می‌شوند. در ادامه مراحل نصب کلید دو پل روکار که متفاوت‌تر از نوع توکار آن است را شرح داده‌ایم:
- نیازی به نصب قوطی در داخل دیوار نیست و سیم‌ها کاملا در دسترس شما قرار دارند.
- بعد از مشخص کردن فضای نصب، باید دیوار را سوراخ کرده و به کمک رول‌پلاک و پیچ، بدنه کلید را به دیوار متصل کنید.
- در اطراف بدنه کلید محل‌هایی برای وجود سیم برق وجود دارد.
- سیم‌ها را لخت کرده و از ناحیه مناسب وارد کلید می‌کنیم.
- نقشه اتصالات مشابه بوده و یک کابل به فاز و دو کابل به هر کلید به عنوان جریان برگشتی متصل می‌شوند.
- در نهایت باید درپوش نهایی را به بدنه وصل کرده و کلیدها را در جای خود قرار دهید.
نکات مهم هنگام نصب کلید دو پل
تا اینجا به طور کامل اصول نصب کلید دو پل را توضیح دادیم. به علاوه، رعایت بعضی از نکات نه تنها کیفیت کار را افزایش می‌دهد بلکه از بروز حوادث ناگوار مانند برق گرفتگی نیز جلوگیری می‌کند:
- قطع کامل جریان: نه تنها هنگام نصب کلید دو پل چراغ‌دار بلکه هر زمان با جریان برق کار می‌کنید، باید فیوز را به طور کامل قطع کنید. اگر در خانه جعبه فیوز دارید، می‌توانید فقط ناحیه موردنظر را قطع کنید.
- استفاده از تجهیزات مناسب: در زمان کار باید یک فازمتر سالم، دستکش عایق و کفش پلاستیکی پوشیده باشید.
- سلامت سیم‌ها: در خانه‌های قدیمی سیم‌ها گاهی سالم نیستند. پس حتما اول سیم را بررسی کرده و بعد آن‌ها را برای اتصال به کلیدها تمیز کنید.
- نصب اصولی: روی نقشه کلید دو پل نحوه اتصالات مشخص شده است اما چیزی درباره جنبه زیبایی شناسی آن صحبت نشده است. به همین دلیل حتما هنگام نصب، تراز بودن و فاصله مناسب کلیدها را مدنظر قرار دهید.
- مکان‌های مرطوب: هنگام نصب کلید دو پل در مکان‌های مرطوب مانند حمام به بالا بودن درجه حفاظت IP توجه کنید. درجه IP میزان مقاومت کلید در برابر نفوذ رطوبت و گردوغبار را نشان می‌دهد.
- عدم فشار اضافی: هنگام سیم‌کشی به خصوص در بستن ترمینال‌ها فشار اضافی وارد نکنید. فشار زیاد یا سفت بستن پیچ‌ها باعث قطع سیم می‌شود.
فراموش نکنید که قبل از هر اقدامی با نحوه نصب کلید دو پل روکار و توکار آشنا شوید و بعد به سراغ نکات بروید. در صورتی که زمان و دقت کافی در نصب ندارید بهتر است کار را به نصاب کلید و پریز تهران بسپارید. نیروهای متخصص با دقت و بدون بروز مشکل، کلیدها را نصب می‌کنند.
در این مطلب به آموزش نصب کلید دو پل پرداختیم. در صورتی که می‌خواهید این کار توسط یک برقکار ماهر انجام شود، همین حالا می‌توانید درخواست خود را در پلتفرم ما ثبت کنید.
خدمات نصب کلید دو پل یکی از سرویس‌های خدمت از ما بوده که توسط برق‌کارهای باتجربه صورت می‌گیرد. علاوه بر نصب کلید، از دیگر خدمات برق‌کاری خدمت از ما از جمله سیم‌کشی ساختمان، تغییر موقعیت پریزها و تعویض سیم‌های قدیمی با جدید نیز استفاده کنید.
