آموزش سیم کشی کولر گازی (اسپلیت)

سیم کشی کولر گازی شاید حساس‌ترین مرحله نصب اسپلیت باشد. کابل‌کشی تخصص و تمرکز می‌طلبد، چراکه کوچکترین اشتباه می‌تواند خسارت‌های مالی و حتی جانی به‌دنبال داشته باشد.

با این وجود، اگر وسایل لازم و مهارت کافی داشته باشید، یک راهنمای خوب می‌تواند نحوه کار را به شما نشان دهد. اینجا ضمن بررسی دقیق نقشه نصب کولر گازی، شیوه سیم کشی کولر گازی را هم به‌صورت گام‌به‌گام توضیح داده‌ایم.

نکات مهم قبل از سیم کشی کولر گازی

پیش از اینکه سیم کشی کولر گازی را آغاز کنید، این نکات را مدنظر داشته باشید:

• نکات ایمنی سیم کشی کولر گازی را جدی بگیرید. منظور نکاتی مانند قطع برق، استفاده از تجهیزات و وسایل مناسب و پوشش ایمنی (دستکش و عینک محافظ) است.
• وسایلی که برای اینکار لازم دارید هم شامل وایرشو، وارنیش، سیم لخت‌کن، سر سیم زن و نوار چسب می‌شود.
• سیم کشی را با توجه به آخرین استانداردها و دستورالعمل‌های موجود انجام دهید. همچنین از سیم‌های باکیفیت با ضخامت مناسب استفاده کنید.
• برای سیم کشی کولر گازی تا 18000 بی‌تی‌یو (BTU) از کابل 2.5*3 استفاده کنید؛ اگر سیم ارت وجود ندارد، از کابل 2.5*2 استفاده کنید. برای کولرهای 18000 تا 32000 بی‌تی‌یو از کابل برق مناسب کولر گازی 4*3 استفاده کنید؛ اگر هم سیم ارت وجود ندارد، کابل 4*2 پیشنهاد می‌شود. برای دستگاه‌های بالاتر از 32000 بی‌تی‌یو نیز از کابل 6*3 استفاده کنید.
• برای سیم کشی کولر گازی هیچ‌گاه از سیم‌های تکه‌تکه و چسب‌کاری شده استفاده نکنید؛ چون احتمال ذوب شدن و آتش گرفتن‌شان وجود دارد. بهترین کار این است که سیم‌ها را به‌صورت یک‌پارچه از جعبه فیوز تا محل نصب اسپیلت بکشید.
• مطمئن شوید که روی رنگ‌بندی استاندارد سیم‌ها تسلط دارید. طبق استانداردهای ملی و جهانی، معمولاَ سیم فاز قرمز یا قهوه‌ای، سیم نول آبی و سیم ارت سبز یا سبز و زرد است. سیم‌های مربوط به کولر گازی را هم در جدول زیر می‌بینید:

• دقت کنید که این رنگ‌بندی‌ها می‌توانند در برندها و مدل‌های مختلف متفاوت باشند. بنابراین پیش از سیم کشی کولر گازی همیشه دفترچه راهنمای دستگاه را بررسی کنید.
• اتصالات سیم‌ها را با دقت انجام دهید و از محکم بودن‌شان مطمئن شوید. همچنین از پوشش‌های مناسب برای سیم‌ها استفاده کنید تا در اثر برخورد اتصال کوتاه نشوند.
• توجه داشته باشید که محل نصب یونیت‌ها داخلی و خارجی روی مصرف برق کولر گازی تأثیر زیادب می‌گذارد. اگر پرسشی در این‌باره دارید، این مقاله را پیشنهاد می‌کنیم: چگونه می‌توان میزان مصرف انرژی در کولر گازی را کم کرد؟

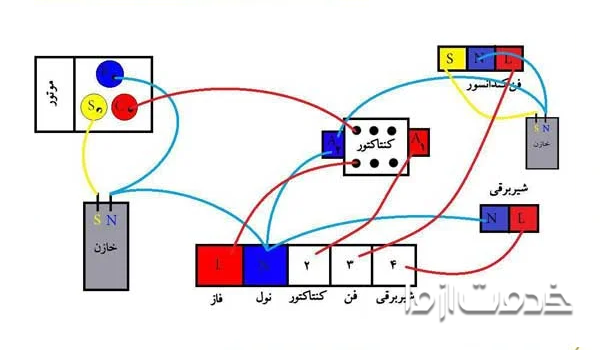

نقشه نصب کولر گازی و سیم کشی اسپلیت

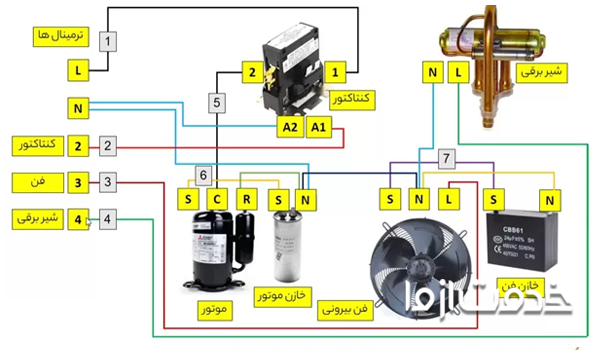

با بررسی نقشه نصب کولر گازی (تصویر زیر) خواهید دید که سیم کشی این دستگاه‌ها 7 مرحله دارد، که از سمت ترمینال‌ها به سمت اجزای کولر گازی کشیده می‌شود:

1. ابتدا ترمینال L (فاز) مستقیم به پیچ 1 یا ورودی قدرت کنتاکتور وصل می‌شود.
2. ترمینال شماره 2 بوبین کنتاکتور به A1 کنتاکتور وصل می‌شود.
3. ترمینال شماره 3 فن به L فن وصل می‌شود.
4. ترمینال شماره 4 شیر برقی به L شیر برقی وصل می‌شود.
5. از خروجی قدرت کنتاکتور (شماره 2) به سوکت یا پایه C موتور (سیم‌پیچ مشترک) وصل می‌شود.
6. S موتور (سیم‌‌پیچ استارت) به S خازن وصل می‌شود.
7. در مرحله هفتم نیز S خازن فن به S فن بیرونی وصل می‌شود.

حالا باید سیم کشی‌های نول (N) را در نقشه نصب کولر گازی دنبال کرد. ابتدا یک N مستقیم به A2 کنتاکتور وصل می‌شود. یک نول دیگر هم به N خازن موتور وصل می‌شود، که یک انشعاب از آن به R موتور (سیم‌پیچ اصلی یا رانینگ) کشیده می‌شود.

نول خازن موتور به N فن بیرونی هم نصب می‌شود؛ از آنجا هم دوباره به N خازن فن کشیده می‌شود. در پایان هم از نول شیر برقی به نول فن بیرونی سیم کشی می‌شود. یعنی تمام نول‌ها به یکدیگر متصل می‌شوند.

مراحل سیم کشی کولر گازی

اکنون که نقشه نصب کولر گازی (نقشه شماتیک) را مطالعه کردید، می‌توانید برق را قطع و کار را آغاز کنید:

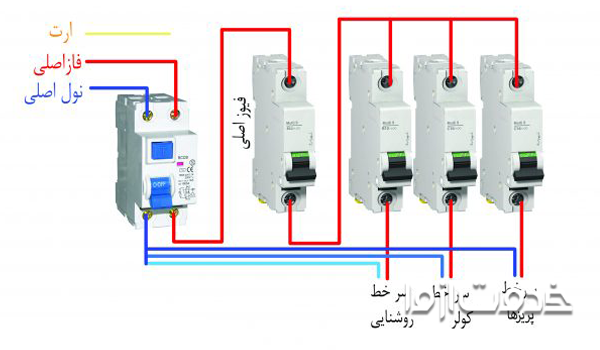

1. نصب جعبه فیوز

نخستین کاری که باید انجام دهید، نصب این جعبه در مکان مناسب است. همان‌طور که می‌دانید، جعبه فیوز (جعبه سوئیچ یا جعبه قطع اتصال) شامل کنترل‌هایی برای تأمین انرژی دستگاه می‌شود و دو مدل فیوزدار و بدون‎فیوز دارد

این جعبه باید نزدیک کندانسور یا همان یونیت خارجی نصب شود تا دسترسی به آن آسان باشد (محل مناسب نصب کندانسور کولر گازی را پیش‌تر بررسی کرده‌ایم). جعبه را با پیچ و مهره به دیوار محکم کنید. سپس، سیم برق اصلی را از تابلو برق به جعبه فیوز وصل کنید.

با استفاده از کابل برق مسی مناسب که بالاتر توضیح دادیم، سیم‌های فاز، نول و ارت را به ترمینال‌های مربوطه در جعبه فیوز وصل کنید.

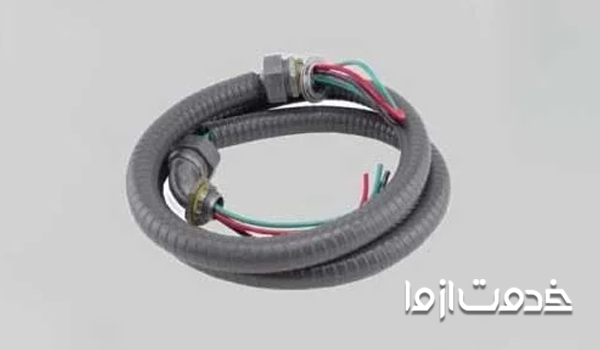

2. اتصال کابل شلاقی

در گام دوم باید با کابل شلاقی برق را از جعبه فیوز به کندانسور برسانید. کابل شلاقی (کابل انعطاف‌پذیر) یک مجموعه سیم ازپیش‌آماده است که روند سیم کشی کولر گازی را ساده‌تر و البته ایمن‌تر می‌کند. کار این کابل انتقال برق از منبع به دستگاه است.

یک سر کابل شلاقی را به جعبه فیوز ارتباط دهید، و سیم‌های آن را به ترمینال‌های مربوطه وصل کنید. سر دیگر آن را هم به ترمینال‌های فاز، نول و ارتِ کندانسور وصل کنید.

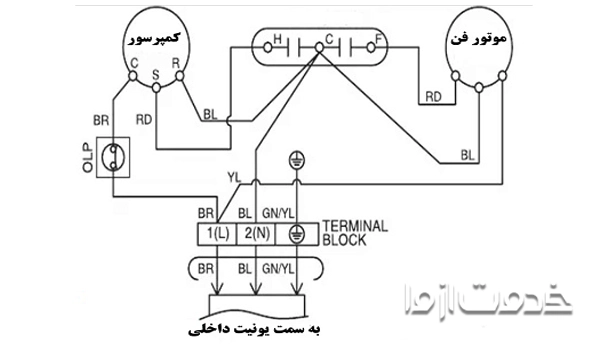

3. اتصال سیم‌ها به پمپ حرارتی

حالا باید سیم‌ها را به پمپ حرارتی یا هیت پمپ وصل کنید. این پمپ با تغییر نقش اواپراتور و کندانسور در زمستان، گرما را در محیط پخش می‌کند (توجه داشته باشید که حالت dry کولر گازی برای روزهای مرطوب طراحی شده). چون این پمپ‌ها به کانال‌کشی نیاز ندارند، به آنها پمپ حرارتی بدون کانال گفته می‌شود.

برای اینکار، ابتدا پنل جلوی کندانسور را باز کنید تا به ترمینال‌های درون آن دسترسی داشته باشید. سیم‌های کابل شلاقی را به ترمینال‌های پمپ حرارتی (یونیت خارجی) وصل کنید. ترمینال‌های کندانسور معمولاً با رنگ‌های گوناگون نشانه‌گذاری شده‌اند و راهنمای خوبی برای سیم کشی کولر گازی هستند؛ حتماً از آنها استفاده کنید.

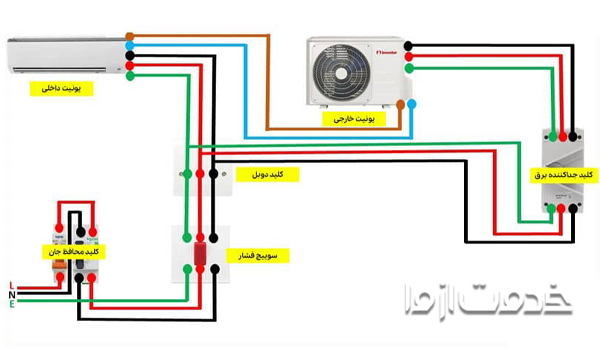

4. سیم کشی بین یونیت‌ها

برای کابل‌کشی از یونیت داخلی به یونیت خارجی باید یک مسیر کوتاه، مستقیم و بدون مانع را در نظر بگیرید. پس از مشخص شدن مسیر عبور، کابل‌ها (فاز، نول، ارت و سیم‌های ارتباطی سیگنال) را بین یونیت‌ها بکشید.

• یونیت داخلی: ابتدا پنل جلویی یونیت را باز کنید تا به ترمینال‌های و راهنمای سازنده دسترسی پیدا کنید. سیم‌های کشیده‌شده از کندانسور را به ترمینال‌های مربوطه وصل کنید.
• یونیت خارجی: سیم‌های کشیده‌شده از یونیت داخلی را با توجه به رنگ‌بندی‌های مشخص‌شده به ترمینال‌های مربوطه وصل کنید. در پایان هم از محکم بودن اتصالات مطمئن شوید.

5. بررسی نهایی و تست

سیم کشی کولر گازی را یکبار طبق نقشه چک کنید. محکم بودن اتصلات و صحیح بودن پوشش سیم‌ها را هم بررسی کنید. اگر همه‌چیز درست به نظر می‌رسد، کابل‌های کشیده‌شده بین یونیت‌ها در داکت یا لوله‌های حفاظتی قرار دهید، کارهای نهایی مربوط به نصب را انجام دهید، برق را وصل و دستگاه را تست کنید.

سیم کشی اصولی اسپلیت ضامن کارکرد صحیح دستگاه، کاهش خطرات ایمنی و خسارات احتمالی به قطعات داخلی این دستگاه‌هاست. بنابراین، اگر احساس می‌کنید دانش به‌روز و تجربه کافی در این زمینه را ندارید، حتما به استخدام نصاب کولر گازی فکر کنید.
