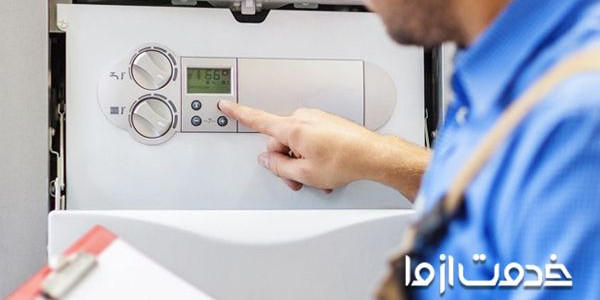

آموزش نصب پکیج ایران رادیاتور

نصب پکیج ایران رادیاتور کار ساده‌ای نیست، اما دسترسی به بهترین متخصص‌های آن ساده تر از چیزیست که فکر میکنید. وقتی پکیج جدیدی را از این شرکت می‌خرید، خود تکنسین‌های ایران رادیاتور دستگاه را برای شما نصب خواهند کرد. در سناریوهای دیگری قصد نصب پکیج ایران رادیاتور دیواری را دارید؟ این راهنمای گام به گام به شما کمک می‌کند.

فراموش نکنید که با ثبت رایگان سفارش‌ در بازار آنلاین «خدمت از ما» سریعا به بهترین نصاب‌های شهرتان دسترسی مستقیم خواهید داشت.



مرحله اول: محل مناسب برای نصب پکیج ایران رادیاتور

پکیج‌ها جاگزین مدرن و بهینه‌ی موتورخانه‌ها در دو مدل زمینی (برقی، گازی، دوگانه‌سوز یا گازوئیلی) و دیواری (برقی یا گازی) هستند.

مدل‌های زمین مخزنی بزرگ برای آب گرم دارند که به محض کم شدن از آن، آن را با آب گرم جایگزین می‌کنند. از طرف دیگر، مدل‌های دیواری مخزن ندارند و به محض نیاز به آب گرم با سنسورهای حرارتی آب را گرم می‌کنند. این آموزش نصب پکیج ایران رادیاتور به همین مدل‌ها را می‌پردازد.

پیش از آچار به دست شدن، باید محل مناسب برای نصب پکیج را مشخص کرد. این فضا باید کاملا زیرسازی شده باشد، ابعاد یا حجمی متناسب با دستگاه داشته باشد و بتواند اکسیژن لازم برای کارکرد صحیح آن را فراهم کند.

همچنین، این محل باید به گونه‌ای باشد که پکیج پس از نصب از سطوح اطراف‌اش فواصل معینی هم داشته باشد. اجازه دهید دقیق‌تر توضیح دهیم:



ابعاد و اکسیژن کافی برای نصب پکیج

  • به ازای هرکیلو وات توان دستگاه، باید 1 متر مکعب فضا برای آن فراهم کرد. این یعنی اگر توان دستگاه X کیلو وات است، به X متر مکعب فضا احتیاج دارد.
  • اگر نمی‌توانید چنین شرایطی را برای فراهم کنید، باید فضای نصب را به طریقی به اتاق کناری یا فضای آزاد وصل کنید. البته این ارتباط باید همیشه برقرار باشد. مثلا اگر دری بین دو فضا قرار دارد، باید چند سانتی‌متر از بالا و پایی آن را برید.
  • اکیدا توصیه می‌شود که روی پنجره‌ها و فن‌ها برای برقراری ارتباط بین فضای آزاد و محل نصب پکیج حساب نکنید. بسته شدن پنجره و خراب شدن فن از اتفاقاتی است که باعث مصرف و تمام شدن اکسیژنِ اتاق توسط پکیج و خفگی افراد در آن شود.
  • دسترسی محل نصب پکیج ایران رادیاتور به فضای آزاد از طریق یک دریچه یا پنجره‌ی همواره باز، علاوه بر تامین اکسیژن باعث می‌شود که در صورت بروز نشتی گاز در اتاق جمع نشود.
  • به این ترتیب، برای نصب پکیج دیواری دودکش‌دار داخل کابینت، درب کابینت باید کرکره‌ای باشد تا پکیج اکسیژن لازم برای احتراق‌اش را از محیط بگیرد. یا اینکه کف و سقف کابینت بریده شود.

در واقع که اکسیژن کافی در محل نصب دستگاه (هوای لازم برای احتراق در پکیج) باید با گردش طبیعی هوا تامین شود و نه با استفاده از وسایلی مانند فن.



فاصله‌های بهینه پکیج از سطوح اطراف

طبق توصیه‌های خود شرکت سازنده، اینها بهینه‌ترین فواصل پکیج از سطوح اطراف‌اش برای نصب پکیج ایران رادیاتور است. این فاصله‌ها هم ایمنی شما و دستگاه را تضمین می‌کنند، هم دسترسی راخت در صورت احتیاج به سرویس و تعمیر را:

  • حداقل فاصله دستگاه از سطح مقابل 1 متر، از سطوح کناری 15سانتی‌متر و از کف 1 متر و 20 سانتی‌متر است.
  • در صورت نصب پکیج ایران رادیاتور داخل کابینت، دستگاه باید 5 تا 10 سانتی‌متر با سطوح داخلی کابینت فاصله داشته باشد.
  • دستگاه باید 40 سانتی‌متر پایین‌تر از سوراخ دودکش روی دیوار نصب شود. (نکات مربوط به دودکش را در ادامه آورده‌ایم)
  • حداقل فاصله عمودی از کلاهک تعدیل پکیج تا دریچه دودکش 30 سانتی‌متر است.

نکته: کلاهک تعدیل پکیج دیواری نباید به دریچه دودکش داخل دیوار نصب شود و رعایت فاصله ذکرشده ضروری‌ست. اصولا هرچه دستگاه پایین‌تر از دریچه دودکش نصب شود، بهتر است. زیاد شدن فاصله پکیج و دریچه مکش دستگاه را افزایش می‌دهد.

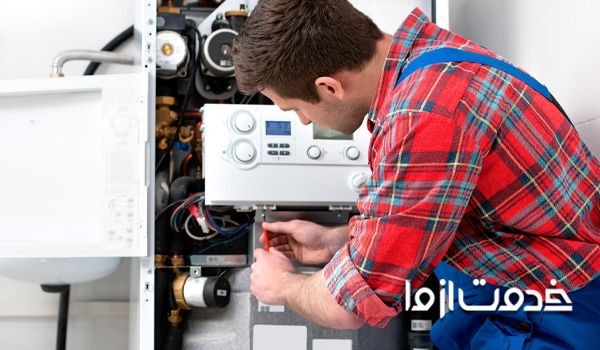

نحوه نصب پکیج ایران رادیاتور روی دیوار



نبایدهای محل نصب پکیج ایران رادیاتور

محل نصب این پکیج‌ها چندین نباید فوق‌العاده مهم دارد:

  • نباید پکیج را بالای وسایل گرمازا مانند اجاق گاز و خیلی نزدیک به آنها نصب کرد.
  • نباید پکیج را در فضاهایی مانند اتاق خواب، سرویس بهداشتی، حمام، رختکن، فضاهای بدون هواکش، زیرزمین، محوطه سونا و جکوزی نصب کرد.
  • نباید پکیج را در فضاهایی با خطر آتش‌سوزی مانند انبار کاغذ، تینر یا رنگ نصب کرد.
  • نباید پکیج را در فضاهایی با گازهای اسیدی مانند بالای ماشین لباسشویی نصب کرد، تا اجزای داخلی آن دچار خوردگی نشوند.
  • اگر دستگاه دودکش‌دار باشد، نباید آن را در فضاهایی با فضایی کمتر از 8 متر مکعب نصب کرد.
  • بر اساس مقررات ملی ساختمان مبحث 17، نصب پکیج دیواری ایران رادیاتور در واحدهای کمتر از 60 متر مربع ممنوع است. مگر انکه هوای لازم برای احتراق گاز مصرفی آنها از طریق دریچه‌ای که همواره مستقیما با هوای آزاد در ارتباط است، تامین شود.
  • این پکیج‌ها برای فضاهای بزرگ‌تر از 300 متر مناسب نیستند.

در صورت نصب پکیج گازی در فضای آزاد مانند بالکن، باید از دستگاه در برابر وزش مستقیم باد و جریان تند هوا محافظت شود.



موارد مربوط به دودکش

دستگاه‌های فن‌دار که باید از طریق پنجره یا ... به هوای آزاد دسترسی نزدیک داشته باشند. در واقع دودکش مخصوص و دوجداره پکیج‌های فن‌دار دود دستگاه را به محیط بیرون منتقل می‌کنند، و هوای تازه برای احتراق را به آن می‌رسانند. این دودکش‌ها باید به فضای آزاد برسند و هرگز نباید به داخل دودکش ساختمان وصل شوند.

 اما در آموزش نصب دستگاه‌های دیواریِ دودکش‌دار (و طریقه نصب پکیج زمینی ایران رادیاتور)، نکات مربوط به دودکش و نصب آن را داریم که فوق‌العاده مهم هستند.

پیش از نصب دستگاه و دودکش آن، نصاب باید با ایجاد مقداری دود (مثلا با سوزاندن یک روزنامه) مکش دودکش ساختمان را کنترل کند. و فرضا اگر گرفتگی‌ای در مسیر آن بود، و مسیر دودکش را باز کند. اگر شعله ذرات سوخته‌شده سریعا داخل دودکش کشیده شدند، مکش آن مناسب است.

سپس، به ریزه‌کاری‌هایی می‌رسیم که مانند بیشتر نکات گفته‌شده، هم روی کارایی دستگاه و هم روی امنیت ساکنان تاثیر دارند:

  • دودکشِ مدنظر برای اینکار در ساختمان باید مستقل باشد، یعنی فقط برای همان پکیج باشد.
  • سایز دودکش باید 15 باشد، یعنی قطر داخلی آن 15 سانتی‌متر باشد.
  • ارتفاع دودکش ، از روی دستگاه تا کلاهک تعدیل روی پشت بام، باید حداقل 4 متر باشد. اصولا طبق استاندارد، حداقل ارتفاع موثر دودکش ساختمان برای هرپکیج 4 متر است.
  • عمودی بودن دودکش در نحوه نصب پکیج ایران رادیاتور بسیار مهم و بهینه‌ترین حالت است. اگر تغییر مسیر دود ضروری بود، بهتر است از زانویی 45 درجه حداقل پس از 30 سانتی متر لوله عمودی خارج‌شده از پکیج استفاده کرد. طول لوله افقی هم باید حداکثر 20 سانتی‌متر باشد (با شیب مثبت به سمت بالا).
  • اتصالات دودکش باید کاملا بدون منفذ بوده تا به داخل ساختمان نشتی نداشته باشند. اتصال آنها به داخل دودکش با کشش مناسب هم یک نکته مهم دیگر است.
  • نصب کلاهک H هم روی دودکش لازم است. فقط باید در امتداد جریان باد غالب باشد تا باد داخل‌اش نپیچد. همچنین، کلاهک باید حداقل 70 تا 80 سانتی‌متر بالاتر از کف پشت بام باشد و مانع و دیواری اطراف آن نباشد.
  • برای جلوگیری از تشکیل قطرات و سرد شدن دود که باعث کندی خروج و یا توقف آن می‌شود، بهتر است جداره خارجی دودکش عایق‌بندی شود.
  • اگر دستگاه سنسور دود دارد (که یک مزیت عالی برای امنیت ساکنان هنگام برگشت دود به محیط است)، قطع کردن یا تغییر دادن آن هیچ جایی در نحوه نصب پکیج ایران رادیاتور ندارد. اینکار غیر حرفه‌ای می‌تواند خسارات مادی و جانی جدی داشته باشد.

نکته مهم: در سازه‌هایی که دودکش مناسب در دسترس نیست یا دودکش موجود کشش مناسبی ندارد، تنها پکیج فن‌دار توصیه می‌شود.

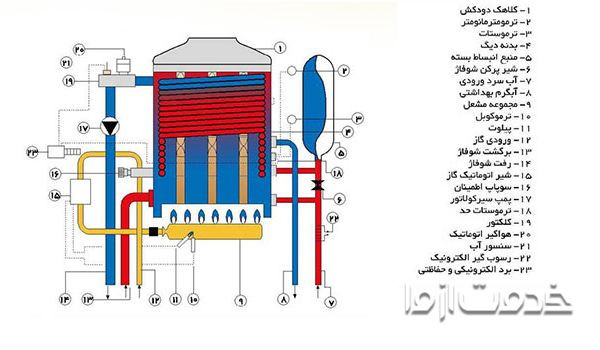

نقشه نصب پکیج ایران رادیاتور



مرحله دوم: اتصالات لازم برای نصب پکیج ایران رادیاتور

کارتن پلمپ‌شده پکیج‌های این برند، علاوه بر خود دستگاه، چنین محتویاتی دارد:

  • نایلون دفترچه راهنما، شابلون نصب و دسته شیر پر کن
  • پلاک سرویس
  • قلاب آویز
  • پیچ‌ها و رولپلاک‌ها
  • حلقه‌های دودکش (برای دستگاه فن‌دار)

تنها نماینده مجاز حق باز کردن کارتن را دارد. نماینده خدمات هم وقتی می‌تواند پلمپ را باز کند که پیش از باز کردن دستگاه، تمام مراحل بخشنامه وظایف نمایندگان (اطمینان از نصب رادیاتورها و …) را بررسی کند.

علاوه بر اینها، برای آغاز آموزش نصب پکیج ایران رادیاتور باید موارد دیگری را هم تهیه کنید، از جمله:

  • اتصالات شامل شیلنگ‌ها، شیر فلکه‌ها، واشرها، نوار تفلون و … با بالاترین کیفیت
  • یک محافظ برق مناسب برای دستگاه
  • سختی‌گیر و صافی‌های استاندارد و مرغوب (برای حفاظت از دستگاه در برابر آلودگیِ درون لوله‌های گاز و آب)

نکته: استفاده از صافی‌های مناسب را جدی بگیرید؛ چون قطعات رسوب گرفته شامل گارانتی نمی‌شوند. مثلا اگر درجه سختی آب ساختمان بالاست، باید از صافی مغناطیسی استفاده کرد.

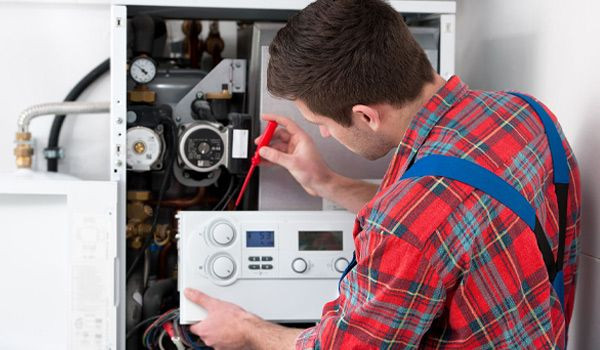

روش نصب پکیج ایران رادیاتور



مرحله سوم: بررسی‌ها و آماده‌سازی‌های پیش از نصب

علاوه بر نکات مرحله قبل، نصاب پیش از باز کردن کارتن باید مطمئن شود که دستگاه برای نصب در منزل مشتری مناسب است، تا بعدا هنگام استفاده مشکلی برای دودکش، فشار آب و گرم شدن آب مصرفی پیش نیاید.

مثلا گاهی پکیج فن‌دار برای ساختمان و فضا مناسب است، اما پکیج دودکش‌دار به مشتری فروخته شده. یا با وجود فشار کم آبِ ساختمان، ظرفیت مخزن دستگاه کم است. اگر دستگاه فروخته‌شده از هرنظر برای مشتری مناسب نباشد، پکیج به فروشگاه برگشت داده می‌شود تا مدل مناسب تهیه و نصب شود.

سایر آماده‌سازی‌ها پیش از دنبال کردن نحوه نصب پکیج ایران رادیاتور عبارت‌اند از:

  • تمام تاسیسات (آب، برق، گاز، دودکش، رادیاتورها و شیرهای آب گرم مصرفی) باید وصل باشند تا نصاب بتواند کار خود را شروع کند. به طور دقیق‌تر، تاسیسات ساختمان باید چنین شرایطی را داشته باشد:
    • وصل بودن آب شهر ساختمان، سلامت سیستم آب‌رسانی ساختمان و مناسب بودن فشار آب
    • لوله‌کشی آب سرد و گرم مصرفی و شیرهای آنها
    • لوله‌کشی رفت و برگشت رادیاتورها
    • لوله‌کشی گاز
    • نصب اصولیِ تمام رادیاتورهای ساختمان
    • سیم‌کشی صحیح به دستگاه و وجود سیستم ارت (در کنار استفاده از محافظ برق مناسب)
  • پیش از آغازِ کار نصاب باید لوله‌های رفت و برگشت رادیاتورها و لوله‌های آب گرم مصرفی را شست‌وشو دهد، و از باز بودن مسیر لوله‌ها مطمئن شود.
  • نصاب باید مطمئن شود که پیچ شیر هواگیری اتوماتیک (مشکی‌رنگ، بالای منبع انبساط) که کار تخلیه هوای سیستم را به عهده دارد، باز است.
  • همچنین باید پیچ هواگیری روی پمپ را باز کند و مطمئن شود که پمپ گیرپاژ نکرده باشد. هوای داخل پمپ هم باید تخلیه شود. با باز شدن مسیر خروج هوا و تخلیه هوای سیستم، از آسیب دیدن پمپ و مبدل هم جلوگیری می‌شود.

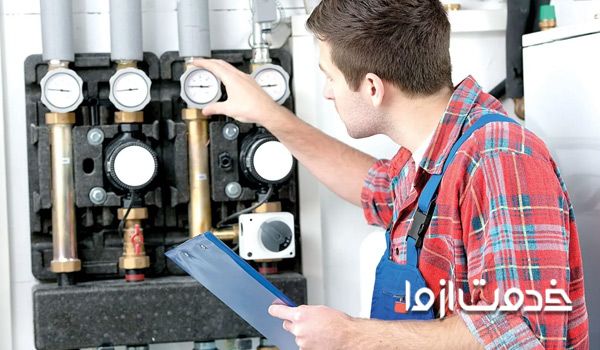

تاسیسات لازم برای نصب پکیج ایران رادیاتور



مرحله چهارم: نحوه نصب پکیج ایران رادیاتور روی دیوار

با فراهم کردن تمام پیش‌نیازها و رعایت ریزه‌کاری‌های محل نصب و ایمنی دودکش، حالا تنها باید دستگاه را روی دیوار نصب کرد، به ترتیب زیر:

  1. پس از بیرون آوردن شابلون از نایلون دفترچه راهنما، باید آن را روی دیوار، تقریبا 40 سانتی‌متر پایین‌تر از سوراخ دودکش (و در نظر داشتن سایر نکات یادشده) نصب کرد.
  2. پس از اینکه نقاطی که باید سوراخ شوند روی دیوار با علامت مشخص شدند، شابلون از روی دیوار برداشته می‌شود.
  3. حالا با مته مناسب دیوار سوراخ شده و پیچ‌‎ها، رولپلاک، قلاب آویز و پلاک سرویس روی دیوار نصب می‌شوند. نهایتا دستگاه روی دیوار در جای خود قرار گرفته، و روی بست آویز محکم می‌شود.
  4. در ادامه شیلنگ‌ها و شیر فلکه‌ها وصل می‌شوند و حالا دستگاه آماده آبگیری است (همان‌طور که می‌دانید، پکیج‌ها برای روشن شدن و کار کردن به مقدار مشخصی آب احتیاج دارند).
  5. نصاب باید شیر پرکن سیستم داخلی دستگاه و لوله‌های رابط و رادیاتورها را آبگیری کند تا فشار شوفاژ (همان لوله‌های مارپیچ-مانند) به 1.5 bar برسد.
  6. سپس باید رادیاتورها و حوله خشک کن را هواگیری کرد. پس از آن، تنها وصل کردن دودکش می‌ماند.
  7. روش نصب پکیج ایران رادیاتور در مدل‌های فن‌دار شامل یک مورد دیگر هم می‌شود: استفاده از حلقه‌های کم‌کننده حجم مناسب و آب‌بندی محل اتصال دودکش به دستگاه با واشر چسبی زردرنگ (داخل نایلون دفترچه راهنما).



مرحله آخر: تست و راه‌اندازی پکیج

پس از اینکه کار با نقشه نصب پکیج ایران رادیاتور و نهایی شدن محل قرارگیری دستگاه و اتصالات‌اش مشخص شد، به علاوه آبگیری و تنظیم فشار و هواگیری، چند بررسی می‌ماند تا مطمئن شویم دستگاه آماده برای کار کردن است. منظور چنین مواردی‌ست:

  • نصاب باید رادیاتورها و دستگاه را با شیر پرکن تا 1.5 با آب پر کند؛ رادیاتورها را با پیچ هواگیری روی آنها هواگیری کند تا تمام هوای موجود در سیستم تخلیه شود.
  • در ادامه پیچ هواگیری باید محکم شده، و چکه نکردن آن بررسی شود. بعد از هواگیری هم فشار آب دستگاه را باید دوباره چک کرد تا همان 1.5 بار باشد. پس از آبگیری سیستم، اتصالات آبی باید آب‌بندی شوند.
  • به همین ترتیب، آب‌بند بودن اتصالات گاز هم باید بررسی شوند. اینکار با باز کردن شیر گاز زیر دستگاه و کف صابون انجام می‌شود. تمام مهره‌های گاز داخل و خارج دستگاه هم حتما باید آچارکشی شوند.
  • فشار گاز ورودیِ دستگاه با گاز شهری باید 17 تا 20 میلی‌بار باشد (27 تا 30 میلی‌بار برای گاز کپسولی). افت فشار گاز کارایی را بهم می‌زد، حتی اگر طبق نقشه نصب پکیج ایران رادیاتور پیش رفته و تمامی نکات را اجرا کرده باشید. به طور خلاصه: دستگاه نباید در مناطقی که مشکل فشار گاز دارند نصب شود.

روش نصب پکیج ایران رادیاتور با انجام این مراحل تقریبا کامل می‌شود. حالا می‌توان دستگاه را به برق وصل و آن را راه انداخت.

پس از راه‌اندازی و هنگام کار کردن دستگاه، نصاب یکبار دیگر باید کلیه اتصالات را بررسی کند تا از نبود نشتی صددرصد مطمئن شود. در آخر هم باید نکات استفاده و نگهداری به مشتری منتقل شود.

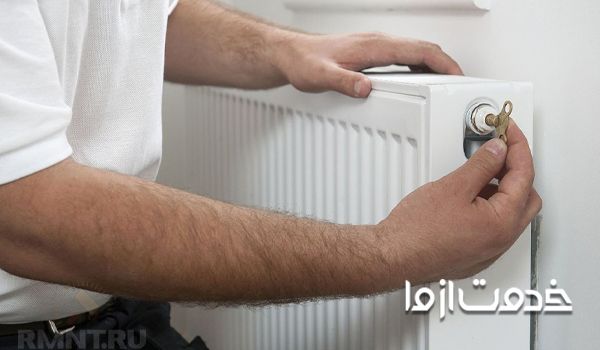

هواگیری در روند نصب پکیج ایران رادیاتور



نصب پکیج ایران رادیاتور به کمک نصاب حرفه‌ای

امیدواریم حالا با کلیات نصب این دستگاه‌ها و نکات متعددشان آشنایی کامل‌تری داشته باشید. طریقه نصب پکیج زمینی ایران رادیاتور هم کم و بیش به همین شکل است؛ مهمترین نکات در نصب پکیج‌های زمینی به دودکش آنها و انشعابات‌شان مربوط می‌شود که به آنها پرداختیم.

لطفا در نظر داشته باشید که هرچند دیدن فیلم‌های آموزشی، مطالعه مقالات آموزش نصب پکیج ایران رادیاتور و بررسی دقیق نقشه نصب پکیج دانسته‌های شما را تکمیل می‌کند، اما همچنان فاز عملیِ اینکار باید به دست افراد آموزش‌دیده و مجاز انجام شود.

برای دسترسی به برترین افراد این حوزه در شهرتان، درخواست خود را در اپ یا وبسایت «خدمت از ما» ثبت کنید؛ هزینه‌ها را مقایسه کنید؛ مدارک و سوابق را ببینید؛ نظرات و امتیازها را بسنجید و بهترین گزینه را استخدام کنید.

3.7 امتیاز از 423 رای

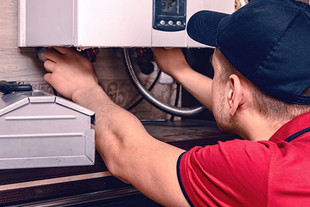

نصب پکیج
