سرویس و تعمیر آبگرمکن دیواری بوتان (جدید و قدیمی)

دنبال یک راهنمای جامع و گام‌به‌گام برای تعمیر آبگرمکن دیواری بوتان (جدید و قدیمی) می‌گردید؟ اگر بله، جای درستی آمده‌اید. در ادامه ضمن مرور جدول عیب یابی آبگرمکن دیواری بوتان، روش عیب‌یابی و تعمیر هریک از این ایرادات را هم توضیح می‌دهیم.

جدول عیب یابی آبگرمکن دیواری بوتان

باز و بست آبگرمکن دیواری بوتان

برای دسترسی آسان به اجزای مدنظر و تعمیر آبگرمکن دیواری بوتان، طبق گام‌های زیر آن را باز کنید:

1. شیرهای گاز و آب سرد ورودی به آبگرمکن را ببندید. برای تعمیر آبگرمکن برقی باید برق دستگاه را هم قطع کنید.
2. پیچ اتصال روکش آبگرمکن را باز کنید و آن را از روی دستگاه بردارید.
3. مهره‌های لوله مسی آب سرد ورودی و آب گرم خروجی را باز کنید.
4. مهره سرشیلنگ گاز (متصل به رگولاتور گاز آبگرمکن) را باز کنید.
5. لوله رابط دودکش دستگاه را جدا کنید.
6. آبگرمکن را با کمی فشار به سمت بالا از دیوار جدا کنید. پیچ‌های سرکج را هم آزاد کنید و دستگاه را روی سطح کارتان قرار دهید.
7. پیچ‌های نگهدارنده کلاهک تعدیل را باز کنید. بست‌های فنری متصل به مبدل حرارتی را جدا کنید. کلاهک تعدیل را از مبدل حرارتی جدا کنید.
8. مهره‌های لوله مسی بین رگولاتور و مبدل را باز کنید.
9. پیچ بست ترموکوپل، الکترود و جرقه‌زن را باز کنید. فیش وایر فندک را خارج کنید و آنها را از آبگرمکن جدا کنید.
10. مهره‌های لوله شمعک از بدنه رگولاتور گاز و نازل شمعک را باز کنید. مهره ترموکوپل را از محل اتصال آن باز کنید.
11. نازل پیلوت را از پایه شمعک و شعله پخش‌کن باز کنید، و شعله پخش‌کن را جدا کنید.
12. پیچ‌های کنار گلویی مشعل به رگولاتور گاز را باز کنید.
13. رگولاتور و پشت آبگرمکن را با باز کردن پیچ‌های مربوطه جدا کنید.
14. مشعل را جدا کنید.
15. با کمی فشار به سمت بالا، لوله‌های ورودی و خروجی مبدل را از شکاف تکیه‌گاه خارج کنید.

برای مونتاژ مجدد، پس از پایان کار همین مراحل باز و بست آبگرمکن دیواری بوتان را از پایان به آغاز انجام دهید.

تعمیر آبگرمکن دیواری بوتان

در ادامه شیوه تعمیر هریک از ایرادات جدول عیب یابی آبگرمکن دیواری بوتان را توضیح داده‌ایم:

1. گرم نشدن آب آبگرمکن بوتان

در ادامه نحوه تعمیر هریک از دلایل بالقوه این مشکل را (که در جدول عیب یابی آبگرمکن دیواری بوتان نام بردیم) می‌بینید:

1-1: افت فشار گاز ورودی

اگر علت گرم نشدن اب ابگرمکن دیواری افت فشار گاز ورودی باشد، دو روش رایج برای رفع آن وجود دارد: یکی شستشوی مشعل و چندراهه و نازل‌ها، و دیگری باز و بسته کردن شمعک و فندک.

برای تمیز کردن مشعل، چندراهه و نازل‌ها باید شیرهای آب و گاز و پوشش محافظ آبگرمکن جدا شده باشند. پیچ‌های چندراهه را هم باید از رگولاتور باز کنید. سپس ...

1. مشعل را با آب گرم و برس سیمی به خوبی بشویید.
2. چندراهه مشعل و نازل‌ها را بشویید؛ و نازل‌ها شل بودند، آنها را محکم کنید.
3. واشر چندراهه را گریس کاری کنید. اگر هم قطعه معیوب است، آن را عوض کنید.
4. تمام پیچ‌ها را دوباره سفت کنید. مشعل و چندراهه را هم با پیچ‌های مربوطه به هم متصل کنید.
5. بدنه آبگرمکن را ببندید و شیرهای آب و گاز را باز کنید. حالا می‌توانید آبگرمکن را تست کنید.

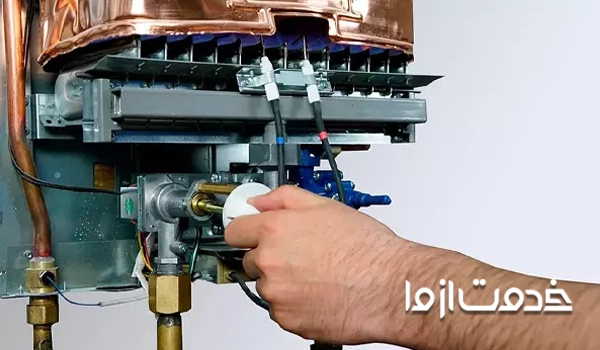

برای باز و بسته کردن شمعک و فندک هم باید شیرهای آب و گاز آبگرمکن را ببندید، و رویه فلزی آن را بردارید. سپس به این شکل عمل کنید:

• شمعک را باز کنید. پایه‌ها و لوله‌های آن را چک کنید.
• اگر در لوله‌ها و نازل گرفتگی‌ای می‌بینید، آن را کاملا تمیز کنید.
• قطعات را در جای خود قرار دهید، و شمعک را با فشردن فندک و جرقه زدن روشن کنید.
• اگر شمعک روشن نشد، برای تعمیر آبگرمکن دیواری بوتان احتمالا باید الکتروش را عوض کنید.

1-2: کامل باز نشدن شیر ربع‌گرد (شیر پروانه‌ای)

اگر مشکل کامل باز نشدن شیر ربع‌گرد یا شیر پروانه‌ای باشد، می‌توانید به ترتیب زیر آن را تنظیم کنید:

1. ابتدا آب، برق و گاز آبگرمکن را قطع کنید.
2. شیر پروانه‌ای روی لوله‌های تهویه آبگرمکن دیواری قرار دارد. مطمئن شوید که به آن کاملا دسترسی دارید.
3. زاویه پروانه را با یک کلید فنری یا مته تنظیم کنید. اینکار میزان جریان آب درون لوله را تغییر می‌دهد. معمولا با چرخاندن پروانه به سمت راست جریان آب کاهش، و با چرخاندن‌اش به سمت چپ جریان افزایش می‌یابد.
4. پس از تنظیم زاویه پروانه آبگرمکن را روشن کنید، و مطمئن شوید که جریان آب به درستی تنظیم است.
5. در پایان، اگر همه‌چیز درست بود، شیر را ببندید و دسترسی به آن را محدود کنید تا جریان آب دچار تغییرات ناگهانی نشود.

1-3: خاموش شدن شمعک

اگر مشکل از خاموش شدن شمعک باشد، باید دلایل احتمالی آن را یک‌به‌یک بررسی کنید که عبارت‌اند از:

• کثیف شدن ترموکوپل: تجمع گردوغبار روی ترموکوپل می‌تواند جلوی رسیدن برق به آن شود. در نتیجه گاز قطع می‌شود و شمعک هم از کار می‌افتد. برای تمیز کردن ترموکوپل گاز آبگرمکن را قطع کنید. صبر کنید تا ترموکوپل خنک شود و سپس آن را با کاغذ سنباده تمیز کنید.
• ایراد در ترموکوپل: برای آن‌که مطمئن شوید ایراد از همین قطعه است، از مولتی‌متر استفاده کنید. اگر ولتاژ از 20 مگاولت کمتر بود، احتمالا ترموکوپل خراب است. اگر عدد مولتی‌‌متر نزدیک 20 بود، ترموکوپل را به شمعک نزدیکتر کنید و دوباره ولتاژ را اندازه‌ بگیرید. اگر عدد به بالای 20 رسید، ترموکوپل مشکلی ندارد. اما اگر همچنان کمتر از 20 بود، باید آن را عوض کنید.
• خرابی بوبین: اگر بویین (در انتهای ترموکوپل) خراب باشد، گاز قطع می‌شود. شمعک هم بلافاصله پس از رها کردن دکمه خاموش می‌شود. اما بوبین چه موقع خراب است و باید عوض شود؟ وقتی ترموکوپل خراب نباشد و مهره‌هایش محکم باشند، کلیدهای حرارتی سالم باشند، دودکش شکستگی نداشته و مکش آن ضعیف نشده باشد، مهره‌های درپوش شیر مغناطیسی محکم باشند، باد مستقیم به شمعک نخورد و آبگرمکن شعله کاذب نداشته باشد، اما شمعک همچنان بی‌دلیل خاموش می‌شود.

• رسوب گرفتن لوله‌ها و فیلترها: اگر میزان رسوب از حدی بیشتر شود، مسیرها عملا مسدود می‌شوند و به خاموش شدن شمعک کمک می‌کنند. رسوب‌زدایی و سرویس آبگرمکن دیواری بوتان مشکل را کاملا برطرف می‌کند؛ و در مطالب قبلی نحوه جرم گیری آبگرمکن دیواری بدون پمپ و پمپ‌دار را توضیح داده‌ایم.
• سوختن سنسور جوش: وقتی سنسور جوش بسوزد، شمعک روشن نمی‌شود یا به سرعت خاموش می‌شود. برای اینکه ببینید سنسور (در سمت بالا و چپ آبگرمکن) سوخته است یا نه، باید دو رشته سیم نازکِ وصل‌شده به آن را موقتا جدا کنید. حالا دکمه ولوم را فشار دهید و شمعک را روشن کنید. پس از چندلحظه دکمه را رها کنید. اگر شعله خاموش نشد، احتمالا سنسور جوش سوخته است و باید تعویض شود.
• نصب اشتباه شیر آب سرد و گرم: جابه‌جا نصب کردن این شیرها احتمال خرابی شمعک را بالا می‌برد. اگر پس از بررسی متوجه شدید که مشکل از همینجاست، برای تعمیر آبگرمکن دیواری بوتان کافی‌ست که جای شیرها را عوض کنید. فراموش نکنید که ابتدا شیر ورودی گاز و آب را ببنید.
• گرفتگی پیلوت: مسدود شدن پیلوت با ذرات چربی و گردوغبار باعث کاهش حجم آتش و خاموش شدن شمعک می‌شود. برای سرویس پیلوت باید خود آن و نازل‌اش را با دقت باز کنید. سر نازل و داخل لوله پیلوت را تمیز کنید. در پایان همه‌چیز را در جای خود مونتاژ کنید (دقت کنید که یک طرف شعله پیلوت به سمت شعله ترموکوپل، و طرف دیگر آن به سمت شعله باشد. جرقه‌زن هم به سمت پیلوت باشد.)
• رسوب گرفتن الکترود: این ایراد بارها حین تعمیر آبگرمکن دیواری بوتان قدیمی (و ایستاده) دیده شده است. رسوب گرفتگی نوک الکترودها جلوی رسیدن گاز به شمعک را می‌گیرد، و موجب خاموش شدن آن می‌شود. برای رفع مشکل باید نوک الکترود را با احتیاط و با سنباده مناسب تمیز کرد.

1-4: روشن نشدن پیلوت

اگر مشکل از روشن نشدن پیلوت باشد، می‌توانید آن را طبق گام‌های زیر جرمگیری کنید تا ببینید مشکل برطرف می‌شود یا خیر:

1. آبگرمکن را خاموش، و برق یا گاز آن را قطع کنید.
2. پس از خنک شدن دستگاه، پنل آبگرمکن را باز کنید تا به پیلوت دسترسی داشته باشید.
3. جرم‌ها و آلودگی‌های پیلوت را با یک مسواک نرم کاملا پاک کنید. قطعات دیگر آن مانند فتیله یا سیم فلزی را هم در صورت نیاز تمیز کنید.
4. قطعات را در جای خود ببندید. پیلوت را روشن و تست کنید. شعله باید بدون مشکل روشن شود و پایدار بماند.

اگر مشکل حل نشد، پیلوت قدیمی را تعویض کنید. شعله نامنظم یا ناپایدار، شعله زرد یا سیاه، خاموش شدن ناگهانی شعله، صدا دادن پیلوت و روشن نشودن دستگاه از نشانه‌های خرابیِ این قطعه هستند.

1-5: رسوب گرفتن مبدل حرارتی

اگر مشکل از رسوب گرفتن مبدل حرارتی ناشی شده باشد، باید آن را رسوب‌زدایی کنید. مراحل اینکار را در ادامه، و در بخش «سرویس آبگرمکن دیواری بوتان» توضیح داده‌ایم.

1-6: خرابی فنر سوپاپ آب

فنر سوپاپ وظیفه کنترل دمای آب خروجی را در آبگرمکن به عهده دارد. و اگر مشکل از همین بخش باشد، به این صورت می‌توانید آن را ارزیابی و تعمیر کنید:

1. فنر سوپاپ آب آبگرمکن دیواری در بخش میانی سیستم، معمولا نزدیک به شیر آب ورودی قرار دارد. آن را از دستگاه جدا، و وضعیت‌اش را بررسی کنید.
2. اگر صرفا مسیر حرکت فنر دچار گرفتگی یا لغزش شده است، آن را برطرف کنید. همچنین، بررسی کنید که سوپاپ اصلی (که با فنر کنترل می‌شود) تمیز و سالم و باشد.
3. مطمئن شوید که فشار لازم برای باز و بسته کردن صحیح فنر وجود دارد. اگر نیاز است، می‌توانید تنظیمات را به‌روز رسانی و فشار را مجددا تنظیم کنید.
4. در صورت فرسودگی یا خرابی فنر سوپاپ آب، باید آن را تعویض کنید. ابتدا آب و برق/گاز را قطع کنید و پس از تعویض سوپاپ جدید، آن را محکم ببندید تا نشتی اتفاق نیفتد.
5. همه‌چیز را به حالت قبل برگردانید، دستگاه را تست کنید و ببینید تعمیر آبگرمکن دیواری بوتان موفقیت‌آمیز بوده است یا خیر.

1-7: خرابی ترموکوپل

روش سرویس و تست ترموکوپل را در بخش «3-1» (خاموش شدن شمعک) توضیح دادیم. اگر مشخص شد که باید قطعه را تعویض کرد، به این شکل عمل کنید:

1. ورودی آب و گاز یا برق آبگرمکن را ببندید، و کاور دستگاه را جدا کنید.
2. برای جدا کردن ترموکوپل، ابتدا باید مهره پشتی آن را باز کنید. با یک آچار کوچک مهره را کمی شل، و سپس آن را با دست باز کنید.
3. از نحوه قرارگیری جرقه‌زن، شمعک و ترموکوپل یک عکس/فیلم واضح بگیرید، و بعد پیچ‌هایی رویی را با پیچ گوشتی باز کنید.
4. ترموکوپل را تعویض کنید. برای آسیب ندیدن قطعه، ابتدا پیچ‌های جلویی را ببینید. فاصله شمعک، جرقه‌زن و ترموکوپل هم باید به درستی تنظیم شوند. برای تنظیم درست از عکس/فیلم گام پیش استفاده کنید. اگر این تنظیمات درست نباشند، در بهترین حالت آبگرمکن درست کار نمی‌کند. در بدترین حالت هم ممکن است منفجر شود.
5. حالا پیچ پشتی را ببندید. برای اینکار ابتدا مهره را به عقب ببرید، ترموکوپل را جا بزنید و بعد مهره را ببندید.
6. آب و گاز یا برق آبگرمکن را وصل، و آن را روشن کنید.
7. برای تست ترموکوپل، چنددقیقه صبر کنید و بعد شیر آب گرم را باز کنید.
8. اگر آبگرمکن با حالتی انفجاری روشن می‌شود، ترموکوپل به درستی نصب نشده است. برای رفع مشکل می‌توانید گام‌های بالا را تکرار کنید یا از تعمیرکار کمک بگیرید.

2. نوسان دمای آب گرم

در جدول عیب یابی آبگرمکن دیواری بوتان، نوسان دمای آب گرم را به 3 دلیل رایج نسبت دادیم. در ادامه روش رفع هرکدام را توضیح داده‌ایم.

2-1: تنظیم نبودن دمای آبگرمکن

مراحل تنظیم دمای آب آبگرمکن‌های برقی و گازی بوتان به این شکل است:

1. ابتدا برق/گاز ورودی دستگاه را قطع کنید.
2. پنل دسترسی به ترموستات را پیدا، و آن را با پیچ‌گوشتی خارج کنید. ترموستات بیشتر آبگرمکن‌های گازی و برقی پشت یک پنل دسترسیِ عایق‌‌شده‌ قرار دارد. مدل‌های برقی معمولا دو ترموستات دارند، یکی بالای مخزن آب و دیگری پایین آن. بیشتر مدل‌های بدون مخزن یک صفحه نمایشی دارند که دما و دکمه‌های تنظیم دما روی آن قرار دارد.
3. این عایق را بردارید و با پیچ‌گوشتی دوسو ترموستات را کم یا زیاد کنید. اگر آبگرمکن دو ترموستات دارد، هردو را به یک اندازه کم یا زیاد کنید. دمای ترموستات بالایی باید یکی‌دو درجه از ترموستات پایینی بیشتر باشد. (دمای بهینه برای گرمایش معمولا 65 تا 75 درجه سانتی‌گراد است)
4. عایق و پنل دسترسی را در جای خود قرار دهید. برق و گاز را متصل کنید. در آبگرمکن‌های گازی باید پیلوت را هم دوباره روشن کنید.
5. حداقل 3 ساعت برای امتحان دمای آب صبر کنید. شاید برای اینکه به دمای مدنظر برسید، لازم باشد دوباره این تنظیمات را انجام دهید. اگر دما را بالا بردید و آب هنوز سرد است، احتمالا باید دستگاه را سرویس کنید.

2-2: رسوب گرفتن لوله‌های مبدل حرارتی

روش رفع این مشکل را در ادامه، و در بخش «سرویس آبگرمکن دیواری بوتان» توضیح داده‌ایم.

2-3: خرابی سنسور حرارتی

سنسور حرارتی را در آبگرمکن‌های جدید می‌بینیم، که وظیفه‌شان حفظ دمای آب (به میزانی مشخص و از پیش تعیین‌شده) است. برای تعمیر این قطعه مهم به این شکل عمل کنید:

1. سنسور را از آبگرمکن جدا، و آن را به دقت بررسی کنید.
2. اگر متوجه شدید گردوغبار و آلودگی روی آن تجمع کرده است، آن را تمیز کنید و ببینید مشکل برطرف می‌شود یا خیر.
3. اگر روی سنسور ترک‌های ریز می‌بینید، احتمالا باید آن را تعویض کنید. اگر هم با تمیز کردن سنسور مشکل برطرف نشد، باید آن را جایگزین کنید.

3. کاهش فشار آب آبگرمکن بوتان

پیش‌تر در مطلب دیگری توضیح داده‌ایم که چگونه فشار آب گرم آبگرمکن را بالا ببریم. همچنین، برای تعمیر آبگرمکن دیواری بوتان 3218 و مدل‌های دیگر، می‌توانید این احتمالات را هم بررسی کنید:

3-1: مشکل در ‌آبرسانی

ابتدا مطمئن شوید که فشار آب ورودی به دستگاه مشکل ندارد؛ مثلا فشار آب منطقه افت نکرده باشد، پمپ آب ساختمان خراب نشده باشد و ... .

3-2: گرفتگی شیرها و سردوش‌ها

گاهی اوقات فشار آب آبگرمکن واقعا کم نیست، اما به خاطر وجود رسوب در سردوش، شیرهای مخلوط و حتی شیلنگ‌های زیر سینک اینطور به نظر می‌رسد. این بخش‌ها را هم بررسی کنید و اگر مشکلی نبود، موردهای بعدی را بررسی کنید.

3-3: رسوب گرفتن مبدل حرارتی

مراحل اینکار را در ادامه، و در بخش «سرویس آبگرمکن دیواری بوتان» توضیح داده‌ایم.

3-4: خرابی رگولاتور آب آبگرمکن

شیوه بررسی و تعمیر رگولاتور آب به ترتیب زیر است:

1. شیر آب سرد ورودی آبگرمکن را ببندید.
2. مهره برنجی ورودی آب سرد به رگولاتور را باز کنید.
3. مهره برنجی لوله ورودی را باز، و لوله مسی را از آن جدا کنید.
4. دو پیچ رگولاتور را شل کنید، تا بتوانید رگولاتور را خارج کنید.
5. برای شیر (سوپاپ) احتراق آهسته از اورینگ جدید استفاده کنید.
6. پیچ دسته تنظیم دما را باز کنید، و با پیچ‌گوشتی دوسو شیپوره را از جای خود خارج کنید.
7. درپوش ساقه (میل) سوپاپ را با آچار فرانسه باز کنید، و سوپاپ و فنر را از آن خارج کنید.
8. پیچ‌های پشت قاب (فریم) برنجی را با پیچ‌گوشتی چهارسو باز ‌کنید.
9. فریم را از بدنه اصلی رگولاتور آب آبگرمکن جدا کنید. پیچ‌های بازشده مرحله قبل را بردارید و دیافراگم را آزاد کنید.
10. سوپاپ احتراق را به‌آهستگی باز کنید و پس از برداشتن آن، دیسک را بردارید.
11. مغزی فریم را با پیچ‌گوشتی دوسو باز کنید، و با پیچ‌گوشتی ساعتی قسمت بالای مغزی را بردارید.
12. اورینگ سیلیکونی را خارج کنید و ببینید آیا داخل آبگرمکن رسوب دارد یا خیر؟ اگر رگولاتور آب رسوب داشت، آن را با اسید بشویید.

برای مونتاژ مجدد، گام‌های بالا را به صورت معکوس انجام دهید. در پایان دستگاه را تست کنید و ببینید تعمیر آبگرمکن بوتان موفقیت‌آمیز بده است یا خیر.

3-5: خرابی پمپ آب دستگاه

این پمپ‌ها فشار آب را چندبرابر می‌کنند، و پشت آبگرمکن یا در لوله آب سرد ورودی به واحد نصب می‌شوند.

مینی پمپ‌ها به سرویس منظم نیاز دارند و اگر اینکار مشکل را برطرف نکرد، باید به صورت تخصصی عیب‌یابی و یا صرفا تعویض شوند. ضمنا، مطمئن شوید که توان (وات) پمپ با متراژ واحد همخوانی دارد.

4. خاموش شدن آبگرمکن

همان‌طور که در جدول عیب یابی آبگرمکن دیواری بوتان دیدید، چندین مسئله می‌تواند علت خاموش شدن آبگرمکن دیواری باشد که در ادامه یک‌به‌یک بررسی‌شان کرده‌ایم.

4-1: افت فشار گاز یا آب ورودی

دلایل افت فشار گاز ورودی و راه‌حل‌های آن را در بخش «1-1» توضیح دادیم. افت فشار آب سرد ورودی هم می‌تواند ناشی از این اتفاقات باشد:

• افت فشار آب منطقه به صورت سراسری.
• قرار داشتن (دسته) شیر تنظیم حجم آب خروجی دستگاه روی کمترین مقدار، که با تنظیم مجدد برطرف می‌شود. این شیر در مدل‌های قدیمی سمت راست زیر دستگاه، و در مدل‌های جدید روی پنل کنترل و سمت راست قرار گرفته است.
• رسوب گرفتن مبدل که با سرویس آبگرمکن برطرف می‌شود.
• و بعضا وجود مشکل در لوله‌کشی.

4-2: ارتفاع بالای شمعک

تنظیم شعله در آبگرمکن دیواری بوتان (و سایر برندها) با دسته تنظیم گاز و یا پیچی به نام «پیچ تنظیم شعله» انجام می‌شود. دسته تنظیم شعله همان پیچ تنظیم شعله است، اما در واقع پیچی برای اینکار وجود ندارد؛ و شعله با ولوم تنظیم می‌شود.

تفاوت ولوم و پیچ این است که ولوم (دسته تنظیم) را می‌توان با دست تنظیم کرد؛ اما پیچ را باید با پیچ‌گوشتی چرخاند.

1. ولوم تنظیم شعله روی قاب ابگرمکن دیواری قرار دارد.
2. دو عدد ولوم روی بدنه آبگرمکن هستند؛ بالایی ولوم تنظیم شعله و پایینی ولوم تنظیم دمای آب است.
3. برای تنظیم شعله آبگرمکن، ولوم تنظیم شعله را به سمت راست بچرخانید تا شلعه کم شود. اگر شعله بیش از حد کم شد، ولوم را به سمت راست بچرخانید تا بیشتر شود.

4-3: خرابی واشر دیافراگم

در سناریوهای گوناگون، خود دیافراگم می‌تواند مشکل بهم بزند و تعمیر آبگرمکن دیواری بوتان را ضروری کند. اما اگر خوش‌شانس باشید، صرفا واشر آن ایراد پیدا کرده است.

واشر یک قطعه پلاستیکی‌ست، که در تماس با آب (و املاح آن) به مرور پوسیده می‌شود و خاصیت آب‌بندی‌اش را از دست می‌دهد. در این شرایط، واشر دیافراگم حتما باید عوض شود چون تمیز کردن‌اش عملا فایده‌ای ندارد.

اگر نمی‌دانید چطور به واشر دسترسی پیدا کنید، بخش «5-4» (خرابی دیافراگم) را ببینید.

4-4: ایراد در ترموکوپل

سرویس و تست این قطعه را در بخش «3-1» (خاموش شدن شمعک)، و نحوه تعمیر آن را در بخش «7-1» (خرابی ترموکوپل) به طور کامل توضیح دادیم.

4-5: ایراد در مشعل آبگرمکن

مشکلات رایج شعله مشعل شامل چندمورد می‌شود: هیچ جرقه‌ای اتفاق نمی‌افتد؛ جرقه ایجاد می‌شود ولی شمعک روشن نمی‌شود؛ یا وقتی آب گرم را باز می‌کنید، مشعل روشن نمی‌شود.

- اگر هیچ جرقه‌ای اتفاق نمی‌افتد، به این شکل عمل کنید:

• ابتدا مطمئن شوید که فاصله استاندارد نوک الکترود از سطح مشعل (9 میلی‌متر) رعایت شده باشد.
• اتصالات وایر را بررسی کنید که شل یا قطع نشده باشند.
• گرفتگی و رسوبات احتمالیِ مجرای نازل شمعک، صافی شمعک، صافی مجرای هوا و نوک الکترود جرقه‌زن را تمیز کنید.
• فندک پیزوالکتریک و خود الکترود را هم برای وجود شکستگی یا خرابی ارزیابی کنید. اگر مشکلی دیدید، تعویض‌شان کنید.

- اگر جرقه ایجاد می‌شود ولی شمعک روشن نمی‌شود، به این شکل عمل کنید:

• گرفتگی‌های مجرای نازل شمعک و صافی شمعک را تمیز کنید.
• ترموکوپل و اتصالات آن را به دقت بررسی کنید. شیوه سرویس و تست این قطعه را در بخش «3-1»، و تعمیر آن را در بخش «7-1» توضیح دادیم.
• شیرهای مغناطیسی و پروانه‌ای را چک کنید. شاید مشکل از بسته بودن این شیرها باشد.

- اگر با باز کردن آب گرم مشعل روشن نمی‌شود، به این شکل عمل کنید:

• ابتدا مطمئن شوید که شیرهای گاز باز هستند و سالم‌اند.
• واشر لاستیکی دیافراگم آبگرمکن را بررسی کنید و اگر فرسوده بود، آن را تعویض کنید. (توضیحات دقیق‌تر در بخش «4-3»)
• در موارد انگشت‌شمار، برای حل مشکل باید مبدل گرمایی و لوله‌های آن را رسوب‌زدایی کنید.

برای تعمیر آبگرمکن دیواری بوتان بدون شمعک مانند b15 (در صورت جرقه نزدن) شاید لازم باشد که سراغ برد هم بروید؛ چون اگر برق قطع شود، دیگر جرقه‌زن کار نخواهد کرد. زیر برد سیستمی هست که با باتری کار می‌کند. اگر برق قطع شود، ‌می‌توانید با قرار دادن باتری از آبگرمکن‌های دیواری آیونایز استفاده کنید.

در مطلب دیگری هم توضیح داده‌ایم که اگر شمعک روشن است ولی مشعل روشن نمیشود چه باید کرد.

4-6: جرم گرفتن لوله‌ها و فیلترها

این مشکل با سرویس آبگرمکن دیواری بوتان برطرف می‌شود که در بخش‌های بعد به آن پرداخته‌ایم.

4-7: خرابی یا گرفتگی سر الکترودها

اگر سنباده زدن و تمیز کردن نوک الکترود مشکل را برطرف نکند، احتمال آن وجود دارد که به تعویض این قطعه نیاز داشته باشید. هنگام تعویض الکترود حتما به این نکات توجه داشته باشید:

• الکترود را طوری تنظیم کنید که روبه‌روی یکی از خروجی‌های گاز شمعک قرار گیرد، و بتواند با فندک اول شمعک را روشن کند. پرتاب جرقه الکترود هم باید مستقیما روی نوک ترموکوپل باشد.
• در آبگرمکن‌های شمعکی، الکترود باید سمت چپ براکت شمعک قرار گیرد.
• پیش از اتصال سیم الکترود به فندک، سوکت آن را مقداری محکم کنید.

4-8: اختلال در حسگر دودکش

حسگر یا سنسور دود قطعه مهمی‌ست که گاه با هدف تعمیر آبگرمکن دیواری بوتان 3218 یا مدل‌های دیگر به اشتباه قطع می‌شود.

• اگر حسگر حرارتی مدام آبگرمکن را خاموش می‌کند، ساده‌ترین کار کم کردن درجه تنظیم دماست.
• اما اگر حسگر دود باعث خاموشی مکرر دستگاه می‌شود، باید مسیر دودکش را بررسی کنید و از خروج گاز‌های سمی حاصل از احتراق مطمئن شوید. اگر راه خروج مشکلی نداشت، احتمالا حسگر خراب شده است و باید جایگزین شود.

5. روشن نشدن مشعل آبگرمکن بوتان

طبق اطلاعات جدول عیب یابی آبگرمکن دیواری بوتان، برای یافتن علت روشن نشدن مشعل باید چنین مواردی را چک کنید:

5-1: مشکل در گازرسانی

دلایل افت فشار گاز ورودی و راه‌حل‌های آن را در بخش «1-1» توضیح دادیم. فقط پیش از بررسی آنها مطمئن شوید که افت فشار در تمام منطقه اتفاق نیفتاده، و گاز ساختمان هم قطع نشده است.

5-2: باز نبودن شیر ربع‌گرد ورودی آب گرم

شیوه عیب‌یابی و تنظیم این شیر را در بخش «2-1» (کامل باز نشدن شیر ربع‌گرد) بررسی کردیم.

5-3: بیش از حد باز بودن شیر تنظیم دما

نحوه کار و استفاده درست از شیر تنظیم دما را می‌توانید در بخش «2-4» (ارتفاع بالای شمعک) ببینید.

5-4: خرابی دیافراگم

برای تعمیر/تعویض دیافراگم باید به این شکل عمل کنید:

1. ابتدا باید آب و گاز ورودی را قطع کنید، و پوشش آبگرمکن را بردارید.
2. برای دسترسی به دیافراگم باید رگلاتور آب را جدا کنید. برای اینکار هم باید اتصال آب سرد ورودی را باز کنید.
3. پیچ لوله مسی خارج‌شده از رگلاتور را باز کنید (مراقب باشید که لوله مسی زیاد خم نشود). سپسپیچ‌های اتصال آن به آبگرمکن را باز کنید، تا رگلاتور کاملا جدا شود.
4. پیچ‌های رگلاتور را باز کنید. آن قطعه سیاه‌رنگ و پلاستیکی که می‌بینید. دیافراگم است.
5. ابتدا واشرهای پلاستیکی دیافراگم را عوض کنید تا خیال‌تان از آب‌بندی آنها راحت باشد.
6. سپس بررسی کنید که دیافراگم دقیقا در جای خود قرار گرفته باشد. اگر دیافراگم به خوبی ثابت نباشد، سوراخ شده یا تغییر شکل داده باشد، باید آن را عوض کنید.
7. پس از تعویض دیافراگم، مراحل بالا را به صورت معکوس انجام دهید تا همه‌چیز سر جای خود قرار بگیرد. فقط رگلاتور را هم کمی گریس‌کاری کنید.

*برای اینکه بهتر بتوانید وضعیت دیافراگم را بررسی کنید، آن را از رگلاتور خارج کنید و با آب بشویید.

5-5: رسوب گرفتن لوله‌های مبدل حرارتی

این مشکل با سرویس آبگرمکن دیواری بوتان برطرف می‌شود که در بخش‌های بعد آمده است.

5-6: گرفتگی صافی آب

سرویس صافی آب ورودی معمولا این مشکل را حل می‌کند. برای اینکار ...

1. ابتدا شیر فلکه ورودی آبگرمکن را ببندید. شیر را 90 درجه بچرخانید تا کاملا بسته شود.
2. این صافی (در حالت ایده‌آل) در ورودی آب سرد آبگرمکن قرار دارد. و برای دسترسی به آن کافی‌ست مهره برنجی را با آچار 24 باز کنید و لوله را کمی بچرخانید.
3. حالا به صافی دسترسی دارید و می‌توانید آن را خارج کنید.
4. اگر آلودگی‌ای می‌بینید، آن را تمیز کنید. اگر هم صافی دچار آسیب واضح شده است، آن را تعویض کنید.

6. خاموش نشدن شعله پس از بستن شیر آب

اگر وقتی شیر آب را می‌بندید شعله خاموش نمی‌شود، معمولا موارد زیر برای تعمیر آبگرمکن دیواری بوتان چک می‌شوند:

6-1: افت فشار گاز ورودی در زمستان

دلایل افت فشار گاز ورودی و راه‌حل‌های آن را در بخش «1-1» توضیح دادیم. اما اگر مشکل دقیقا همین و به صورت سراسری باشد، کار خاصی از شما ساخته نیست.

6-2: گرفتگی لوله‌ها و اتصالات

این مشکل با سرویس آبگرمکن برطرف می‌شود که در بخش‌های به آن پرداخته‌ایم.

6-3: خرابی سوپاپ آب

روش بررسی و عیب‌یابی قطعات سوپاپ را در بخش «6-1» (خرابی فنر سوپاپ آب) توضیح دادیم.

6-4: خرابی اورینگ میله سوپاپ آب

اورینگ حلقه‌ای است که به میله سوپاپ متصله شده، و حرکت آن را ساده‌تر و روان‌تر می‌کند؛ همچنین، جلوی نشت آب را می‌گیرد. اگر موقع بررسی سوپاپ مشکل خرابی در اورینگ شدید، آن را تعویض کنید.

6-5: اختلال در سوپاپ اصلی گاز

سوپاپ گاز در فشارها و دماهای مختلف، جریان گاز را به طور خودکار و طبق تنظیمات پیش‌فرض کنترل می‌کند تا دمای آب برای کاربر ایده‌آل باشد.

ساختار فنر سوپاپ شامل سوپاپ گاز در قسمت میانی با میله سوپاپ در داخل آن است. هنگام باز و بسته شدن شیر ابتدا میله سوپاپ آب، سپس میله سوپاپ گاز و در پایان سوپاپ اصلی گاز باز و بسته می‌شود. برای بررسی این قطعه (و فنر آن) به این صورت عمل کنید:

1. آب و گاز ورودی را قطع کنید، و پوشش آبگرمکن را بردارید.
2. قطعات سوپاپ را تفکیک کنید تا بتوانید به خوبی بررسی‌شان کنید.
3. آلودگی‌های جمع‌شده روی فنر را پاک کنید و اگر خرابی‌ای را مشاهده می‌کنید (مانند ترک‌خوردگی)، فنر را جایگزین کنید.
4. پس از مونتاژ تمامی قطعات،فشار و دما آبگرمکن را بررسی کنید و مطمئن شوید که حالا فنر به درستی کار می‌کند.

7. روشن نشدن شمعک آبگرمکن بوتان

همان‌طور که در جدول عیب یابی آبگرمکن دیواری بوتان دیدید، این مشکل دو دلیل عمده دارد:

7-1: رسوب گرفتن مبدل حرارتی

که با سرویس آبگرمکن برطرف می‌شود، و در ادامه مراحل‌اش را آورده‌ایم.

7-2: مشکل در ترموکوپل

نحوه سرویس و تست ترموکوپل را در بخش «3-1» (خاموش شدن شمعک)، و مراحل تعمیرش را در بخش «7-1» (خرابی ترموکوپل) به طور کامل توضیح دادیم.

8. جرقه نزدن آبگرمکن

در صورت جرقه نزدن دستگاه، احتمالات زیر را بررسی کنید:

8-1: افت فشار گاز ورودی

دلایل افت فشار گاز ورودی و راه‌حل‌های آن را در بخش «1-1» توضیح دادیم.

8-2: خراب بودن یا تنظیم نبودن شیر گاز

شیر گاز آبگرمکن دیواری می‌تواند دچار شکستگی در قسمت لبه‌ها، جای پیچ‌ها و یا اهرم‌های پلاستیکی شود. در این صورت، این بخش‌ها باید طبق گام‌های زیر تعویض شوند:

1. پیچ‌های مجموعه شیر گاز را باز کنید، میله تحریک را بیرون بیاورید تا بتوانید مجموعه را آزاد کنید.
2. شیر گاز یک میله فلزی دارد که داخل اهرم پلاستیکی قرار می‌گیرد، و روی شیر (وسط آن) محکم می‌شود. سپس یک اورینگ روی آن می‌آید و در جای خود فیکس می‌شود. روی اورینگ هم یک واشر استیل نازک قرار می‌گیرد.
3. سپس فنر روی لوله قرار می‌گیرد. دقت کنید که دو فنر داریم: یک فنر بزرگتر و یک فنر کوچکتر. ابتدا فنر بزرگتر را روی میله قرار می‌دهیم، سپس خار مخصوص را وسط میله می‌گذاریم (که فنر بزرگتر را به صورت جمع‌شده نگه می‌دارد)، و بعد فنر کوچکتر را با پولی، واشر و خار مخصوص به خودش قرار می‌دهیم.
4. پیچی که در مرحله بعد روی میله قرار می‌گیرد هم اورینگ و واشر نازک خود را دارد که درون‌اش قرار می‌گیرد. روی این قطعه هم دوباره یک خار قرار می‌گیرد.
5. داخل میله‌ای که فیکس کردید، دو میله تحریک قرار می‌گیرد. میله‌ای که چپ و راست ندارد را از سمت بیرون، و میله دیگر (که اورینگ وسط دارد) را از سمت نازک‌تر از سمت داخل در درون میله قرار دهید.
6. شیر گاز یک سوراخ کناری هم دارد که ابتدا اورینگ و واشر باید روی آن قرار بگیرد. سپس میله مخصوص‌اش (که کوتاهتر است و دور خود یک فنر دارد) داخل این سوراخ قرار می‌گیرد. در سمت دیگر همین میله یک اهرم پلاستیکی و یک خار ریز هم قرار می‌گیرد.
7. برای بستن مجموعه روی آبگرمکن یک واشر کائوچویی داریم که در جای خود، و بعد مجموعه روی آن قرار می‌گیرد. پیچ‌ها را محکم کنید. میله‌ها را با گریس مولیکات روان‌سازی کنید و تمام.

از این مراحل می‌توانید برای تعمیر آبگرمکن دیواری بوتان b15 و مدل‌های مشابه استفاده کنید.

8-3: تنظیم نبودن فاصله الکترود با برنر

الکترود جرقه‌زن را می‌توان در یکی از دو حالت بالا و پایین تنظیم کرد. البته پیش از آن بهتر است کمی الکترود را گرم کنید تا راحت‌تر خم شود و نشکند.

فاصله مناسب الکترود جرقه‌زن پکیج تکی تا سطح برنر 3 تا 5 میلی‌متر است. در مدل دوتایی این فاصله نسبت به هم 3 تا 5 میلی‌متر، و از سطح برنر 7 تا 9 میلی‌متر است.

توجه! اگر سر جرقه زن را خیلی بالا ببرید، احتمالا شعله اصلا تشکیل نمی‎شود. همچنین به خاطر تجمع گاز در برنر، ممکن است انفجار اتفاق بیفتد.

8-4: ترک داشتن یا کثیف بودن الکترود جرقه‌زن

کمی بالاتر، در بخش «7-4» (خرابی یا گرفتگی سر الکترودها) توضیح دادیم که در این شرایط باید چکار کرد.

8-5: قطعی سیم رابط الکترود جرقه‌زن

کابل الکترو جرقه زن را بررسی کنید. اگر قطع شده است، آن را مجددا وصل کنید.

8-6: خراب شدن فندک (پیزو) آبگرمکن

در آبگرمکن‌های بوتان، از فندک پیزو برای ایجاد جرقه جهت اشتعال استفاده می‌شود. در مواقع نیاز، با فشردن دکمه قرمز فندک به سمت بالا می‌توان بگرمکن را روشن کرد. فندک الکتریسیته لازم برای ایجاد جرقه را تولید، و آن را به سمت شمعک هدایت می‌کند.

خرابی فندک رایج نیست. اما اگر نشانه‌های زیر را دیدید، برای تعمیر آبگرمکن دیواری بوتان باید آن را تعویض کنید:

• فندک کار نمی‌کند. یا اینکه هنگام فشردن دکمه (به سمت بالا)، صدای عملکرد فندک شنیده نمی‌شود.
• دکمه پس از فشردن داخل فندک گیر می‌کند، و دیگر به سمت پایین نمی‌آید.
• فندک درست کار می‌کند اما جرقه پرتاب نمی‌شود. در این حالت ابتدا سیم الکترود را بررسی کنید. اگر مشکلی نبود، مشکل از خود فندک است.

برای تعویض فندک باید مهره آن را باز کنید، سیم الکترود را از داخل فندک پیزو خارج کنید، فندک معیوب را بیرون بیاورید، فندک جدید را جایگزین کنید و مهره فندک را ببندید.

8-7: خارج نشدن دود (در مدل‌های فن‌دار)

مسیر دودکش را بررسی کنید و از خروج گاز‌های سمی حاصل از احتراق مطمئن شوید. همچنین، مطمئن شوید که فن دودکش در بالای دستگاه (به ویژه موتور و پروانه آن) به درستی کار می‌کنند.

بیشتر فن‌ها موتور 220 ولت و بعضا 24 ولت دارند. به همین خاطر، هنگام تست دقت کنید که فن با چه ولتاژی کار می‌کند.

8-8: خرابی برد یا ترانس جرقه‌زن (در مدل‌های دارای برد)

وقتی برد اصلی فرمان جرقه‌زنی را می‌دهد، ولتاژ 220 به ترانس جرقه‌زن می‌رسد. ترانس هم آن را دریافت کرده و به 18000 ولت افزایش می‌دهد. همین ولتاژ بالا شعله اصلی پکیج را روشن می‌کند.

• چون ولتاژ ترانس جرقه‌زن بسیار بالاست، حتما ابتدا برق دستگاه را قطع کنید.
• ترانس جرقه‌زن معیوب را از برد جدا کنید.
• ترانس جدید را جاگزین، و آن را به بدنه متصل کنید.
• الکترود جرقه زن را تنظیم کنید تا آبگرمکن به صورت انفجاری روشن نشود.
• برای جلوگیری از مشکلات مشابه در آینده، حتما از محافظ برق پکیج استفاده کنید.

9. خاموش شدن شعله آبگرمکن بوتان

همان‌طور که در جدول عیب یابی آبگرمکن دیواری بوتان دیدید، خاموش شدن شعله دستگاه معمولا به خاطر ایرادات زیر است:

9-1: گرفتگی دهانه‌های روی تاج مشعل

برای رفع این مشکل گاز دستگاه را قطع کنید، پوشش آن را بردارید و دهانه‌های مجموعه مشعل را با وسیله‌ای مناسب خوب تمیز کنید.

9-2: تنظیم نبودن جریان هوا

صافی مجرای هوا را بررسی، و اگر لازم است آن را تمیز کنید. همچنین، مطمئن شوید که باد مستقیم به شمعک نمی‌خورد.

9-3: گرفتگی جت (نازل) گاز

اگر تمیز کردن این قطعه کارتان را راه ننداخت باید آن را تعویض کنید، البته با رعایت نکات زیر:

• نازل را بیش از حد سفت نکنید، چون باعث بریدن نازل از قسمت رزوه‌ها می‌شود.
• نازل‌ها را رزوه به رزوه نبندید چون باعث خراب شدن رزوه مشعل می‌شود.
• اگر یکی از سوراخهای مشعل خراب بود، نازل را درون آن قرار دهید و با آن را چندضربه به داخل مشعل هدایت کنید.

9-4: خرابی ترموکوپل

نحوه سرویس و تست این قطعه را در بخش «3-1» (خاموش شدن شمعک)، و مراحل تعمیرش را در بخش «7-1» (خرابی ترموکوپل) به طور کامل توضیح دادیم.

9-5: خرابی شیر گاز

روش تعمیر شیر گاز را در بخش «2-8» (خراب بودن یا تنظیم نبودن شیر گاز) ببینید.

10. صدای زیاد هنگام روشن شدن

اگر هنگام روشن شدن دستگاه صدای زیادی تولید می‌شود، ممکن است مشکل یکی از موارد زیر باشد:

10-1: تنظیم نبودن الکترود

کمی بالاتر و در بخش «3-8» (تنظیم نبودن فاصله الکترود) این مشکل را بررسی کردیم.

10-2: بالا بودن فشار آب و یا خروج آب گرم با فشار بالا

این مشکل معمولا به رسوب در مبدل حرارتی برمی‌گردد. وجود رسوب باعث می‌شود که آب با فشار بالا خارج شود. در پکیج‌های دومبدله، رسوب‌گرفتگی و فرسودگی مبدل دوم هم همین مشکل را به وجود می‌آورد.

اگر مشکل این نباشد، برای تعمیر آبگرمکن بوتان موارد زیر را هم چک کنید:

• خرابی شیر تخلیه (اطمینان): اگر فشار آب از 3 بار فراتر برود، این شیر به طور خودکار باز می‌شود تا آب اضافی خارج و فشار کم شود. برای تست این قطعه، ابتدا دستگاه را خاموش کنید. شیر را به آرامی باز نگه دارید تا هوای اضافه خارج شود. اگر شیر پیش از رسیدن به فشار 3 بار دچار نشتی شد، باید آن را تعویض کنید.
• خرابی شیر پرکن: اگر شیر پرکن خراب باشد، بدون باز کردن‌اش هم فشار بالا می‌رود؛ یعنی فشار دستگاه خودبه‌خود بالا می‌رود. اگر مغزی شیر خراب نشده و فقط سطح آن رسوب گرفته باشد، با شست‌وشو یا تعویض مغزی می‌توان از شیر پرکن استفاده کرد. اما اگر مغزی و شیر پرکن خورده شده باشند، کل شیر را باید تعویض کنید.

در موارد معدود، خرابی برد الکترونیک هم می‌تواند این مشکل را به دنبال داشته باشد.

10-3: خرابی شیر احتراق آهسته

شیر احتراق آهسته آبگرمکن را اصطلاحا «نرم» خاموش/روشن می‌کند. این قطعه آب پشت دیافراگم را به آرامی خارج می‌کند تا آبگرمکن انفجاری روشن نشود. برای اطمینان از کارکرد صحیح این قطعه، موارد زیر را مدنظر داشته باشید:

• شیر احتراق آهسته رسوب نداشته باشد.
• حرکت ساچمه این شیر نباید کُند باشد. اگر اینطور است، آن را جرمگیری کنید .
• اگر حرکت ساچمه با جرمگیری روان نشد، آن را تعویض کنید.
• ساچمه شیر احتراق آهسته را دور نیندازید. این قطعه به هیچ عنوان در آبگرمکن اضافه نیست.
• هنگام تعویض شیر احتراق، اورینگ آن را هم جایگزین کنید.
• هنگام سرویس رگولاتور آب، اورینگ شیر احتراق آهسته را حتما تعویض کنید.

10-4: کاهش ارتفاع شعله شمعک

نحوه تنظیم ارتفاع شعله را در بخش «2-4» (ارتفاع بالای شمعک) توضیح دادیم.

10-5: افزایش فشار گاز مشعل

اگر شیر گاز (در زیر دستگاه) به درستی تنظیم شده است و مشکلی ندارد، روش تعمیر شیر گاز را در بخش «2-8» (خراب بودن یا تنظیم نبودن شیر گاز) ببینید.

11. جوش آوردن آبگرمکن بوتان

همان‌طور که در جدول عیب یابی آبگرمکن دیواری بوتان، جوش آوردن آن معمولا به خاطر موارد زیر است:

11-1: تجمع هوا در مسیر گرمایشی آب

در این حالت باید آبگرمکن را به ترتیب زیر هواگیری کنید:

1. شیرهای ورودی آبگرمکن را ببندید و آن را خاموش کنید.
2. دست‌کم 30 دقیقه صبر کنید تا دستگاه کاملا خنک شود.
3. یک شیلنگ را به شیر تخلیه آبگرمکن (پایین دستگاه) وصل کنید، و سر دیگر آن را در محل تخلیه آب قرار دهید.
4. شیر تخلیه آبگرمکن را باز کنید تا مخزن‌اش تخلیه شود.
5. تمام شیرهای آب گرم مانند آشپزخانه، حمام، سرویس بهداشتی و ... را باز کنید.
6. پس از تخلیه کامل آب گرمِ آبگرمکن، شیرها را ببندید.
7. پس از تخلیه مخزن آبگرمکن، شیر تانک یا شیر آب ورودی را باز کنید.
8. پس از هواگیری کامل آبگرمکن را روشن کنید، آن را روی درجه مدنظر را تنظیم کنید و دستگاه را روی حالت اتومات قرار دهید.

11-2: اختلال در جریان آب

دلایل احتمالیِ افت فشار آب ورودی را در بخش «1-4» (افت فشار گاز یا آب ورودی) مرور کردیم.

11-3: قطع و وصل شدن شیرهای رفت و برگشت

جای استاندارد شیرهای ورودی و خروجی در دستگاه‌های بوتان، از چپ به راست به این شکل است: شیر رفت، مسیر آب گرم، ورودی آب سرد و شیر برگشت.

1. اگر شیرها نشتی دارند، برای تعمیر آبگرمکن دیواری بوتان به این شکل عمل کنید:
2. ابتدا محل دقیق نشتی و خروج آب را پیدا کنید. برای اینکار قسمتی که آب از آن نشت می‌کند را خشک کنید، و ببینید که آب از کجا خارج می‌شود.
3. بعد از یافتن محل نشتی، مهره شیلنگ اتصال شیر را باز کنید.
4. اگر واشر آب‌بندی که در این قسمت قرار گرفته است آسیب دیده، آن را به کمک آچار فرانسه تعویض کنید.
5. مهره شیلنگ را بیش از حد محکم نکنید تا واشر آسیب نبیند.

اگر مراحل بالا را انجام دادید و همچنان نشتی وجود داشت، احتمالا شیر بیش از حد فرسوده است و باید آن را تعویض کنید:

1. دستگاه را خاموش کنید و شیر ورودی آب سرد را ببندید.
2. آب داخل دستگاه را خالی کنید و فشارش را 0 کنید.
3. شیر سالم را جایگزین شیر قبلی کنید، و با نوار تفلون آن را آب‌بندی کنید.
4. پکیج را آب‌گیری و هواگیری کنید.

11-4: رسوب گرفتن مبدل حرارتی

این مشکل با سرویس آبگرمکن برطرف می‌شود، که در ادامه مراحل‌اش را آورده‌ایم.

12. سوراخ شدن مخزن آبگرمکن

سوراخ شدن مخزن آبگرمکن عملا یک دلیل مهم دارد:

12-1. رسوب بیش از حد

این مشکل با سرویس آبگرمکن برطرف می‌شود؛ که در بخش‌های بعد درباره آن صحبت کرده‌ایم.

13. رنگ داشتن آب گرم

این مشکل بیشتر هنگام تعمیر آبگرمکن دیواری بوتان قدیمی دیده می‌شود، و معمولا یک دلیل بیشتر ندارد:

13-1: اکسید شدن لوله‌‌های مسی

اگر آب خروجی آبگرمکن قرمز، قهوه‌ای، سبز یا زرد به نظر می‌رسد، و طعم و بوی دیگری هم دارد، قوی‌ترین حدس این است که لوله‌های مسی آبگرمکن اکسید شده‌اند. چون گاهی اوقات هم مشکل از آب شهری‌ست.

راه‌حل قطعی این اتفاق تعویض لوله‌ها، و راه‌حل موقت آن نصب فیلتر در خروجی آبگرمکن است.

تعمیر آبگرمکن دیواری بوتان قدیمی

آبگرمکن‌های قدیمی بوتان عمدتا از کوره و بدنه گرمایشی، پره‌های گرمایشی، شیشه‌های مقاوم به حرارت، ترموستات و کنترل‌ها، لوله‌ها و اتصالات تشکیل می‌شوند.

با این حال، در بسیاری از سناریوها همچنان می‌توانید از جدول عیب‌یابی بالا و راه‌حل‌های یادشده برای تعمیر آبگرمکن دیواری بوتان قدیمی هم استفاده کنید.

سرویس آبگرمکن دیواری بوتان

برای سرویس آبگرمکن، ابتدا باید آن را جرم‌گیری کنید. اینکار را می‌توان به چند روش انجام داد، که ما استفاده از جوهر نمک رقیق (اسید کلریدریک) را توضیح می‌دهیم:

1. آبگرمکن را از برق بکشید (یا گاز آن را قطع کنید) و شیرهای ورودی به آن را ببندید.
2. آبگرمکن را از دیوار جدا کنید. برای اینکار باید مهره‌های لوله آب سرد و گرم، مهره شلنگ گاز، لوله دودکش و رگلاتور را از دستگاه جدا کنید.
3. دستکش، ماسک و عینک محافظ بپوشید.
4. یک شیلنگ گاز یک متری را به ورودی و خروجی آب آبگرمکن، و یک شیلنگ دیگر را به لوله‌کشی آب سرد وصل کنید تا آب سرد پرفشار رسوبات لوله‌های فلزی آبگرمکن را سست کند.
5. به کمک شیلنگ‌ها و با استفاده از جوهر نمک، رسوبات را از درون لوله‌های آبگرمکن عبور دهید. اینکار را با دقت و رعایت تمام نکات ایمنی انجام دهید.
6. این مرحله را چندبار تکرار کنید تا دستگاه کاملا رسوب‌زدایی شود.

توصیه می‌شود که پس از سرویس آبگرمکن دیواری بوتان، تنظیم شعله و هواگیری را هم برای آن انجام دهید. نحوه انجام هریک از این کارها را بالاتر توضیح دادیم.

از اینکه تا پایان این راهنمای مفصل همراه ما بودید، سپاسگزاریم. اگر با وجود امتحان راه‌حل‌های بالا هنوز آبگرمکن‌تان ایراد دارد، از یک تکنسین باتجربه کمک بگیرید.

مدل دستگاه و ایراد آن را به ما بگویید، تا برترین تعمیرکارها و سرویسکارهای آبگرمکن شهرتان را به شما معرفی کنیم. در «خدمت از ما» می‌توانید به رایگان از متخصص‌ها قیمت بگیرید، و بهترین را با توجه به سوابق و میزان رضایت مشتریان قبلی انتخاب کنید.
