همه چیز درباره پرشر سوئیچ آب پکیج

در ساختار پکیج‌های دیواری از قطعات و سنسورهای مختلفی استفاده شده است. یکی از این قطعات، پرشر سوئیچ آب پکیج نام دارد که فشار حداقل آب در گرمایش پکیج را کنترل می‌کند.

ما در این مطلب تصمیم داریم اطلاعات کاملی در مورد این قطعه به شما ارائه داده و همچنین نحوه تست و تعویض آن را آموزش دهیم. اگر شما هم در خصوص طرز کار این قطعه و نحوه تعویض آن سوال دارید، حتما تا انتهای مطلب همراهمان باشید.

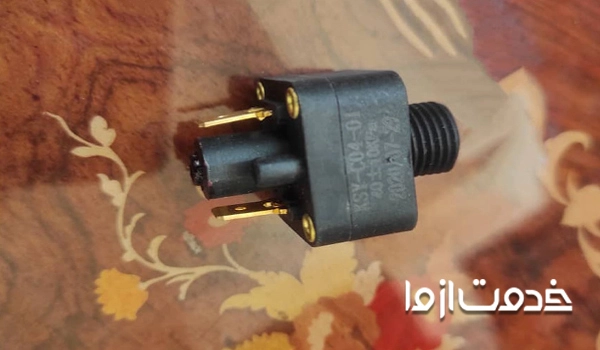

پرشر سوئیچ آب پکیج چیست؟

پرشر سوئیچ آب پکبج که با نام سنسور فشار آب پکیج هم شناخته می‌شود، میزان مشخصی از فشار آب را تشخیص داده و نسبت به آن حساسیت نشان می‌دهد. این میزان بسته به نوع پکیج و ساختار آن متفاوت خواهد بود.

به طور کلی وظیفه این قطعه این است که از طریق فعال کردن شیر اطمینان، فشار آب اضافی در مدار را کاهش دهد. همچنین در صورت وجود فشار آب کافی، به دستگاه دستور روشن شدن را صادر خواهد کرد.

در صورتی که این قطعه وجود نداشته یا عملکرد درستی نشان ندهد، حتی در زمان کمبود آب در مدار هم پکیج روشن می‌شود و این موضوع باعث آسیب دیدن قطعات دیگر خواهد شد. اگر به دنبال مشکلاتی مثل علت گرم نشدن آب پکیج بوتان یا موارد مرتبط دیگر هستید، باید عملکرد این قطعه را بررسی کنید.

طرز کار پرشر سوئیچ یا سنسور فشار آب پکیج چگونه است؟

پرشر سوئیچ آب از یک دیافراگم، یک شفت و فنر و یک میکرو سوئیچ تشکیل شده است. طرز کار پرشر سوئیچ آب پکیج به این صورت است که ابتدا آب مدار گرمایش به آن وارد می‌شود و در پی این فرایند، دیافراگم جابجا خواهد شد.

به این ترتیب فنر فشرده شده و محل شفت تغییر می‌کند و حالت کلید به باز یا بسته تغییر خواهد کرد. در واقع اگر فشار آب از فشار فنر کمتر باشد، کلید باز شده و در غیر این صورت، کلید بسته می شود.

عملکرد درست این قطعه روی تنظیم فشار آب تاثیر زیادی دارد. به همین خاطر در اکثر مواقع علت بالا رفتن فشار پکیج در حالت زمستانی، ایراد در پرشر آب پکیج است.

نحوه تست پرشر سوئیچ آب پکیج

زمانی که پکیج بدون آب باشد، یعنی عقربه بار پکیج یا نمایشگر دیجیتال بار پکیج صفر را نشان دهد، باید با استفاده از اهم متر مدار برق پرشر سوئیچ را کنترل کنید. برای این کار باید طبق مراحل زیر پیش بروید:

1. اهم‌ متر را روی حالت باز قرار داده و دو سر آن را روی دوسر پرشر آب پکیج قرار دهید.
2. برای تست پرشر سوئیچ آب، به وسیله شیر پرکن، فشار پکیج را بالا ببرید.
3. با رسیدن فشار به بالای 6/0 بار باید مدار پرشر سوئیچ آب بسته شده و بوق بزند؛ در غیر این صورت این مسئله می‌تواند نشان‌دهنده علائم خرابی پرشر آب آن باشد.
4. گاهی اوقات پرشر سوئیچ آب دارای 3 سر بوده که یکی از آن ها در وسط قرار گرفته که مشترک است. روی دو سر دیگر یکی NO و دیگری NC نوشته شده و سرفیش‌ها باید به مشترک و NO وصل شود.

شیوه دیگر تست پرشر سوئیچ آب پکیج به این صورت است که در حالت کارکرد پکیج اگر یکی از سیم‌های پرشر سوئیچ آب را از آن جدا کنیم، باید با خطا و ارور پکیج مواجه شوید؛ در غیر این صورت سنسور فشار آب پکیج یا پرشر سوئیچ آب آن خراب است.

در واقع خیلی از افرادی که با خطا و ارور پکیج تاچی و دیگر برندها مانند ایران رادیاتور و بوتان مواجه بودند، بعد از عیب یابی متوجه شدند که پرشر سوئیچ آب پکیج‌شان مشکل دارد.

علاوه بر این اگر با وصل کردن دو سر سیم پرشر سوئیچ آب به هم، پکیج آغاز به کار کرد، یعنی این قطعه مشکل دارد. بنابراین در صورت خرابی پرشر سوئیچ آب، پکیج هیچ واکنشی از خود نشان نمی‌دهد و در مرحله اول باقی خواهد ماند.

اگر خودتان تصمیم دارید با نحوه تست و عیب یابی پکیج ها آشنا باشید، باید علاوه بر تست پرشر سوئیچ آب پکیج با علائم خرابی پرشر هوا پکیج هم آشنا شوید تا بتوانید پرشر هوای آن را هم تست کنید.

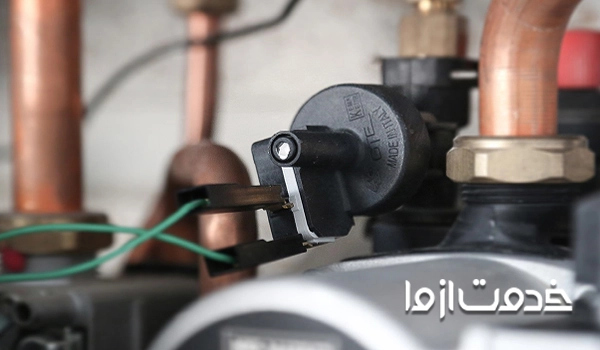

محل نصب پرشر سوئیچ آب پکیج

پرشر سوئیچ آب پکیج در مدار گرمایش قرار می‌گیرد. طرز کار پرشر سوئیچ آب پکیج به این صورت است که به منظور جلوگیری از آسیب به دستگاه، درصورتیکه فشار آب مدار کمتر از 40 بار باشد، دستور عدم تشکیل شعله را صادر می‌کند.

این قطعه به صورت سری قبل از مبدل حرارتی نصب می‌شود. در پکیج‌های تک مبدل، در صورت نبود آب در مدار گرمایش مبدل در اثر شعله گرم شده و به دلیل عدم وجود آب برای جابه جایی این حرارت، دما در مبدل پکیج بالا رفته و مبدل آسیب می‌بیند.

در پکیج‌های دو مبدل نیز با وجود اینکه مبدل ثانویه به واسطه مبدل اصلی گرم می‌شود، درصورت نبود آب در سیستم، حرارت ایجاد شده در محفظه احتراق به مبدل ثانویه یا مدار گرمایش منتقل شده و دمای مبدل اصلی افزایش پیدا می‌کند.

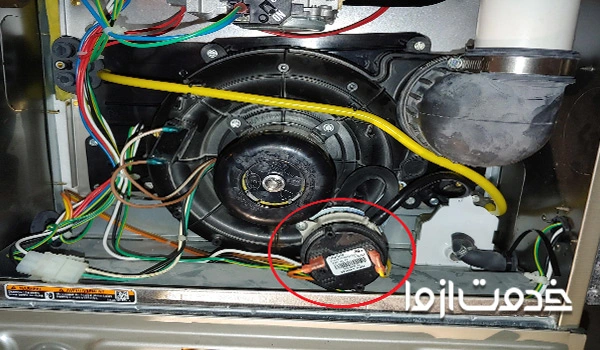

محل نصب پرشر سوئیچ آب پکیج ایران رادیاتور

محل نصب پرشر سوئیچ آب پکیج ایران رادیاتور نیز در مدار گرمایش پکیج است؛ زیرا باید میزان فشار بین مدار گرمایش و رادیاتور شوفاژ را بررسی کند. به همین علت محل نصب پرشر سوئیچ آب یا در زیر پمپ پکیج یا روی بلوک برنجی چپ‌ پکیج است.

این تفاوت در محل نصب پرشر سوئیچ آب به علت تفاوت در مدل های مختلف پکیج خواهد بود. چنانچه پرشر سوئیچ ایراد داشته باشد، آب به خوبی گرم نمی‌شود و باید اقدام به رفع عیب گرم نکردن آب پکیج ایران رادیاتور کنید.

نحوه تعویض پرشر سوئیچ آب پکیج ایران رادیاتور

درصورتیکه با هشدار کمبود آب در مدار پکیج مواجه شدید باید اقدام به تعویض پرشر سوئیچ آب پکیج ایران رادیاتور کنید. پرشر سوئیچ های آب پکیج در دو مدل کلی رزوه‌ای و اورینگی فشاری موجود هستند و به راحتی تعویض می‌شوند. از طرفی پرشر سوئیچ آب پکیج ایران رادیاتور از لحاظ تعداد کنتاکنت‌ها در دو مدل دو پایه و سه پایه موجود است. برای تعویض پرشر سوئیچ آب مراحل زیر را دنبال کنید:

1. آب درون مخزن را با کمک شیر تخلیه، کاملا خالی کرده و بعد پیچ های جعبه ای که پرشر سوئیچ در آن قرار دارد را باز کنید.
2. پس از اینکه از قطع بودن برق اطمینان حاصل کردید، سیم های اتصال دهنده کلید اتومات پمپ را باز کرده و پرشر سوئیچ را از پمپ خارج کنید.
3. در زمان قطع کردن سیم‌ها به طرز قرار گرفتن آن‌ها توجه کنید تا در زمان نصب پرشر سوئیچ با مشکلی مواجه نشوید.
4. پس از جدا کردن پرشر سوئیچ باید میزان فشار هوای داخل مخزن را بررسی کنید تا در آینده برای پمپ مشکلی ایجاد نشود.
5. در این مرحله شیری که در بالای مخزن قرار دارد را پیدا کرده و با کپک فشارسنج، میزان هوای داخل آن را اندازه گیری کنید.
6. برای نصب پرشر سوئیچ جدید، ابتدا باید با کمک سمباده فلزی سیم های اتصال دهنده را از هرگونه کثیفی و رسوب تمیز کنید.
7. در این مرحله چندین دور، نوار لوله را به دور لوله آبی که کلید اتومات برروی آن قرار می گیرد، ببندید.
8. اکنون پرشر سوئیچ نو را در پمپ قرار دهید.
9. درصورتیکه مدل پرشر سوئیچ آب پکیج به شکل اورینگی باشد، با فشار بخار باز و بسته می‌شود، اما در مدل‌های رزوه‌ای برای بستن باید پرشر سوئیچ را بچرخانید.

جالب است بدانید تعویض پرشر سوئیچ هوا پکیج ایران رادیاتور هم فرق چندانی با پرشر سوئیچ آب ندارد.

علائم خرابی پرشر سوئیچ آب پکیج

از بین ارورهای پکیج ایران رادیاتور ارور 7040 در مدل آنالوگ و ارور E1 در مدل دیجیتال پکیج ایران رادیاتور، نشان دهنده کمبود فشار آب در مدار گرمایش است. در این حالت چنانچه مانومتر پکیج سالم باشد، عقربه آن زیر یک بار را نشان داده و پکیج روشن نمی‌شود.

اگر پکیج ایران رادیاتور روشن بوده و پرشر سوئیچ آن ایراد پیدا کند، در این حالت پکیج واکنشی از خود نشان نمی‌دهد و در مرحله قبلی باقی خواهد ماند. در این حالت با باز شدن پرشر سوئیچ آب پکیج مواجه خواهید بود که اتصال دو پایه برقرار نیست تا برد، دستور روشن شدن را صادر کند.

علاوه براین، علت صدا دادن پکیج ایران رادیاتور نیز می تواند خرابی پرشر سوئیچ آب باشد.

ما در این مطلب به بررسی پرشر سوئیچ آب پکیج پرداختیم و علائم خرابی پرشر سوئیچ آب پکیج را بررسی کردیم. همانطور که متوجه شدید پرشر سوئیچ از قطعات مهم پکیج بوده که نقش مهمی در عملکرد صحیح آن دارد. خرابی پرشر سوئیچ آب در پکیج به دو صورت خود را نشان می‌دهد؛ چنانچه پکیج روشن باشد، نمی‌تواند به حالت گرمایش برود و اگر پکیج خاموش باشد، کلا روشن نمی‌شود.
