علت پرش تصویر در آیفون تصویری

علت پرش تصویر در آیفون تصویری چیست؟ این مشکل نه فقط آزاردهنده است، بلکه می‌تواند نشانه‌ای از یک خرابی جدی در سیستم باشد. اگر با تصویری ناپایدار، چشمک‌زن یا قطع‌ و وصل‌ شونده روبه‌رو هستید، احتمالاً یکی از اجزای کلیدی دستگاه مثل سیم‌کشی، برد داخلی یا دوربین دچار مشکل شده است.

در این مطلب به رایج‌ترین دلایل سخت‌افزاری این مشکل و نحوه عیب یابی آن‌ها میپردازیم. اگر می‌خواهید با هزینه کمتر و بدون تعویض دستگاه، مشکل را حل کنید، ادامه این مطلب از خدمت از ما را از دست ندهید.

رایج ترین دلایل پرش تصویر در آیفون تصویری

پرش تصویر در آیفون تصویری معمولاً ناشی از اختلال در سیم‌کشی، نوسان برق، یا خرابی قطعاتی مثل دوربین یا برد داخلی است. این مشکل می‌تواند به شکل لرزش، قطع‌و‌وصل لحظه‌ای یا چشمک‌زدن تصویر ظاهر شود و اغلب با بررسی دقیق اتصالات و قطعات قابل‌رفع است.

اگر با لرزش یا پرش تصویر در آیفون خود مواجه هستید، باید علت را پیدا کنید؛ چون در بسیاری موارد، با یک اقدام ساده قابل‌رفع است. در ادامه، شایع‌ترین دلایل این مشکل را بررسی می‌کنیم:

1. خرابی دوربین پنل جلوی در: گاهی مشکل از نمایشگر نیست. دوربین پنل دم ‌درب اگر خراب یا لق باشد، خروجی، تصویری ناپایدار می‌فرستد که روی مانیتور داخل پرش دارد. تست با یک آیفون دیگر، سریع مشخص می‌کند که ایراد از کدام بخش است.
2. نقص در نمایشگر یا پنل داخلی: اگر پیکسل ال‌سی‌دی یا ال‌ای‌دی مانیتور سوخته باشد یا برد دچار نوسان ولتاژ یا اتصالی شده باشد، تصویر می‌پرد یا چشمک می‌زند. این خرابی معمولاً با تست مانیتور قابل تشخیص است.
3. خرابی برد تصویر یا واحد پردازش داخلی: برد اصلی دستگاه اگر دچار ایراد در آی‌سی تصویر یا فیلترهای مربوط به ویدیو شود، سیگنال دریافتی را ناپایدار پردازش می‌کند. معمولاً با افت کیفیت یا پرش‌های لحظه‌ای همراه است.
4. نقص در ماژول تغذیه داخلی آیفون تصویری: برخی مدل‌ها دارای ماژول تغذیه داخلی هستند. اگر این ماژول، ولتاژ پایدار به برد یا نمایشگر نرساند، پرش تصویر طبیعی ا‌ست. مشکل می‌تواند از خازن‌های خشک‌شده یا دیود معیوب باشد.
5. اتصال ناپایدار سوکت‌ها یا فلت‌های داخلی: فلت تصویر یا کانکتورهایی که برد را به نمایشگر متصل می‌کنند، اگر درست جا نرفته باشند یا سولفاته شده باشند، باعث قطع‌و‌وصل لحظه‌ای تصویر می‌شوند. این مشکل با باز کردن دستگاه و بررسی مشخص می‌شود.
6. اتصال ناپایدار سیم‌کشی داخلی: شل شدن اتصالات، به‌خصوص در کابل تصویر (Video)، می‌تواند باعث لرزش یا پرش تصویر شود. گاهی فقط یکی از رشته‌ها قطع یا نیمه‌قطع است. یک لرزش کوچک یا حتی عبور جریان اضافی در سیم، این قطع‌و‌وصل را شدیدتر می‌کند.
7. نوسان برق ساختمان: ولتاژ نامنظم یا افت لحظه‌ای برق باعث اختلال در عملکرد مانیتور می‌شود. مخصوصاً اگر آیفون تصویری شما به محافظ وصل نیست، احتمال دارد این نوسانات به برد فشار وارد کرده باشند.
8. نصب اشتباه یا غیراستاندارد سیم‌ها: اگر سیم‌ها از مسیرهای پُر نویز (مثلاً کنار کابل برق) رد شده باشند، اختلال مغناطیسی ایجاد می‌شود. این اختلال خود را به‌صورت پرش تصویر نشان می‌دهد. سیم‌کشی باید کاملاً جداگانه، ترجیحاً با کابل شیلددار انجام شود.
9. کابل‌کشی طولانی یا غیراستاندارد؛ بیش از حد بودن طول سیم‌کشی بین پنل و مانیتور (مثلاً بیشتر از 30 متر) در صورت نبود کابل مناسب، باعث افت کیفیت سیگنال و در نتیجه پرش تصویر می‌شود. مخصوصاً اگر از کابل معمولی برق استفاده شده باشد، نه کابل مخصوص آیفون تصویری.

رفع مشکل پرش تصویر در آیفون تصویری

پرش تصویر در آیفون تصویری همیشه به معنای خرابی جدی نیست، اما اگر به‌موقع بررسی نشود، ممکن است باعث آسیب بیشتر به برد یا نمایشگر شود.

علت پرش تصویر در آیفون تصویری می‌تواند ناشی از مشکلاتی مانند اتصال ناپایدار سیم‌کشی، نقص در پنل داخلی، نوسانات برق یا خرابی دوربین پنل باشد. برای رفع این مشکل، باید اجزای کلیدی دستگاه را یکی‌یکی و به‌صورت اصولی بررسی کنید. در ادامه، مراحل عیب‌یابی را می‌خوانید:

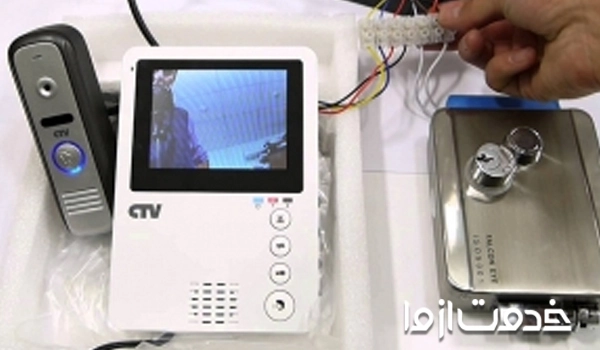

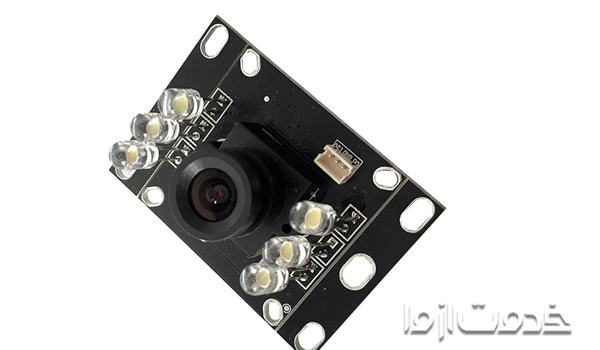

بررسی عملکرد دوربین پنل جلویی

گاهی مشکل نه از مانیتور است و نه از سیم‌کشی، بلکه از دوربینی است که تصویر را به داخل می‌فرستد. اگر تصویر دریافتی پرش دارد یا گاهی کامل سیاه می‌شود، احتمال دارد دوربین پنل دم‌درب خراب یا نیمه‌فعال باشد. مراحل زیر را به‌صورت گام به گام انجام دهید:

• در صورت امکان، پنل را به یک مانیتور دیگر وصل کنید تا بررسی شود آیا مشکل از خود دوربین است یا مانیتور. برای اینکار باید سیم‌های دوربین را از پنل جدا کنید.
• پیچ‌های نگهدارنده و پایه دوربین را چک کنید تا شل یا جابجا نشده باشند.
• دوربین را از نظر لق بودن، شکستگی لنز یا رطوبت‌زدگی بررسی کنید.
• در برخی مدل‌ها، کابل متصل به دوربین نیز ممکن است آسیب دیده باشد و باید بررسی شود.
• اگر تصویر کلاً وصل نمی‌شود یا نویز دارد، تعویض دوربین ضروری ا‌ست.

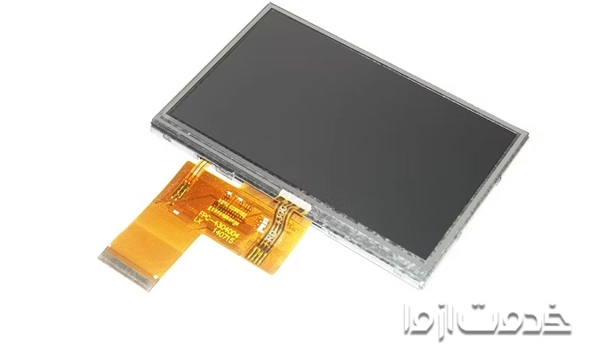

نقص در پنل داخلی آیفون تصویری

یکی دیگر از دلایل پرش تصویر در آیفون تصویری می‌تواند ناشی از ایراد در برد اصلی یا مدار داخلی مانیتور باشد.. اگر خازن‌های آن ضعیف شده باشند یا ولتاژ به درستی تنظیم نشود، پرش تصویر یا چشمک‌زدن صفحه کاملاً طبیعی است.

• مانیتور را به یک پنل سالم دیگر وصل کنید تا مطمئن شوید ایراد از نمایشگر است.
• دستگاه را باز کنید و اتصال فلت (کابل نواری) بین برد و نمایشگر را چک کنید.
• اگر تصویر گاهی می‌پرد یا خطوط می‌اندازد، احتمال خرابی فیزیکی در ال‌سی‌دی یا برد کنترل تصویر وجود دارد.
• برد داخلی را از نظر خازن‌های متورم، ترک‌خوردگی مدار یا سوختگی نقطه‌ای بررسی کنید.

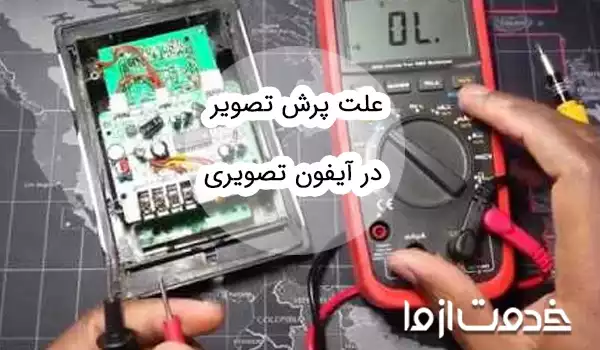

• تست با دستگاه مولتی‌متر دیجیتال، ولتاژها را در نقاط مشخص بررسی کرده و ایراد را مشخص می‌کند. ولتاژ غیرطبیعی می‌تواند علت اصلی پرش تصویر باشد. معمولاً ولتاژ ورودی به برد اصلی باید حدود 12 ولت DC باشد. این ولتاژ باید به صورت ثابت و یکنواخت در تمام بخش‌های دستگاه وجود داشته باشد. مقادیر ولتاژ را با مقادیر استاندارد ذکر شده در دفترچه راهنمای دستگاه مقایسه کنید.
• در صورت تایید ایراد، برد باید توسط تعمیرکار تعمیر یا تعویض شود.

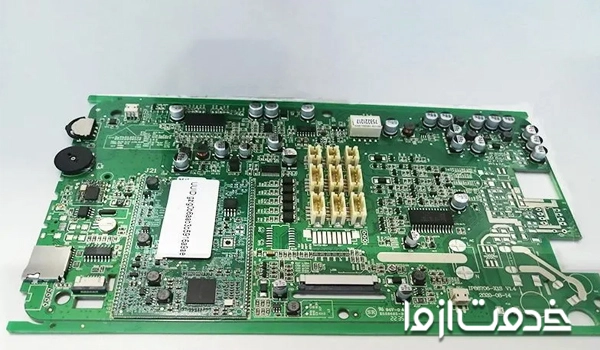

بررسی و تست برد اصلی آیفون تصویری

برد اصلی پردازش تصویر را بر عهده دارد و در صورتی که آسیب ببیند، مشکل پرش تصویر در آیفون تصویری اتفاق می‌افتد. برای بررسی و تست برد اصلی، مراحل زیر را انجام دهید:

1. بررسی نشانه‌های سوختگی یا تغییر رنگ خازن‌ها:

• ابتدا برد اصلی را از دستگاه جدا کنید.
• خازن‌ها و قطعات حساس دیگر را بررسی کنید. هرگونه تغییر رنگ یا سوختگی، نشان‌دهنده خرابی قطعه است.

• برای تست آی‌سی‌ها و مقاومت‌ها، از مولتی‌متر استفاده کنید. این قطعات ممکن است دچار خرابی شده و باید جایگزین شوند.
• در صورت عدم داشتن ابزار لازم در تست قطعات، بهتر است تعمیرکار این بررسی‌ها را انجام دهد.

• اگر تصویر لحظه‌ای می‌پرد یا کلاً قطع می‌شود، ممکن است برد نیم‌سوز شده باشد.
• در این صورت، برد را به دقت بررسی کنید. اگر آسیب جدی دیده باشد، باید برد تعویض شود.

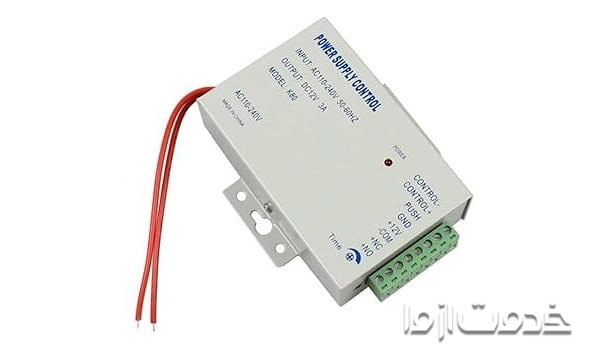

اطمینان از عملکرد صحیح منبع تغذیه

دلایل پرش تصویر در آیفون تصویری ممکن است به مشکل در منبع تغذیه مرتبط باشد. در مدل‌هایی که منبع تغذیه داخلی یا آداپتور مجزا دارند، ضعف در ولتاژدهی یا نویز در خروجی می‌تواند باعث پرش یا قطع‌وصل تصویر شود

برای تعمیر برد تغذیه آیفون تصویری مراحل زیر را به ترتیب انجام دهید:

• اگر آیفون تصویری شما منبع تغذیه خارجی دارد، با یک آداپتور سالم تست کنید.
• ولتاژ خروجی آداپتور را با مولتی‌متر اندازه‌گیری کنید.. ولتاژ خروجی باید دقیقاً با نیاز دستگاه منطبق باشد . مثلاً 12 ولت. افت ولتاژ حتی 1 یا 2 ولت هم ممکن است مشکل‌ساز باشد.
• در صورت لزوم، تعویض منبع تغذیه با مدل اورجینال برند توصیه می‌شود.
• در مدل‌های دارای تغذیه داخلی، خازن‌ها و رگولاتورها باید تست شوند.
• در صورت آسیب دیدن خازن‌ها، ممکن است ولتاژ به‌طور ناپایدار وارد سیستم شود و باعث اختلال در عملکرد تصویر شود.
• با استفاده از مولتی‌متر، می‌توانید خازن را تست کنید. اگر خازن خراب باشد، مولتی‌متر نشان می‌دهد که ظرفیت آن پایین آمده یا کاملاً قطع است.

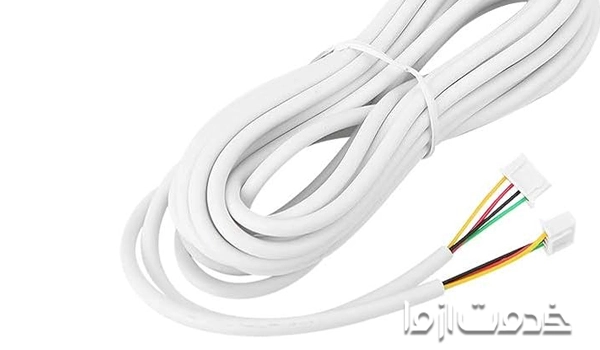

بررسی اتصالات داخلی و فلت‌ها

یکی از دلایل پرش تصویر در آیفون تصویری می‌تواند مربوط به اتصالات داخلی و فلت‌ها باشد. اتصال نامطمئن یا سولفاته‌شدن سوکت‌ها باعث اختلال در سیگنال‌های تصویری و در نتیجه پرش یا قطع شدن تصویر می‌شود. برای بررسی و رفع این مشکل، مراحل زیر را دنبال کنید:

• فلت تصویر، فیش‌های تغذیه و سوکت‌های ورودی را بررسی و تمیز کنید.
• اتصالات را دوباره جا بزنید و مطمئن شوید محکم در جای خود قرار گرفته‌اند.
• اگر دستگاه قبلاً باز شده، احتمال جابجایی یا فراموشی اتصال فلت هم وجود دارد.

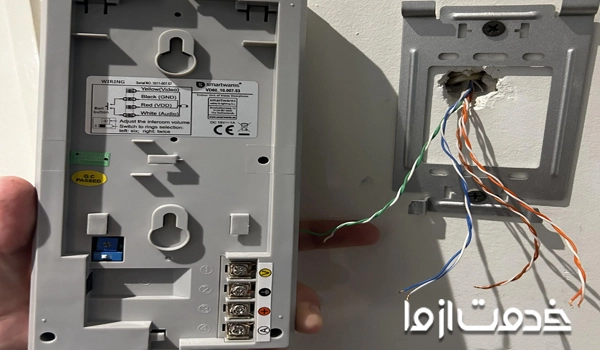

اتصال ناپایدار سیم‌کشی داخلی

گاهی علت پرش تصویر در آیفون تصویری، نه در نمایشگر است و نه در دوربین، بلکه در همان سیم‌هایی است که هر روز بی‌توجه از کنارشان می‌گذریم. اگر یکی از رشته‌های کابل ارتباطی مخصوصاً سیم تصویر (Video) به‌درستی متصل نشده باشد یا در مسیر خودش آسیب دیده باشد، هر لرزش یا تداخل کوچکی می‌تواند باعث ناپایداری تصویر شود.

• قاب پنل و مانیتور را باز کنید و اتصالات تمام رشته‌سیم‌ها، به‌ویژه سیم تصویر، را بررسی کنید.
• هرگونه شل شدن، نیمه‌قطع بودن یا زنگ‌زدگی در ترمینال‌ها باید اصلاح شود.
• اگر سیم‌ها پوسیده یا دفرمه شده‌اند، باید بخشی از کابل را تعویض یا مجدداً ترمینال‌زنی کرد.
• اطمینان حاصل کنید که رشته‌ها دقیقاً در مکان درست روی ترمینال بسته شده‌اند، طبق رنگ‌بندی استاندارد.

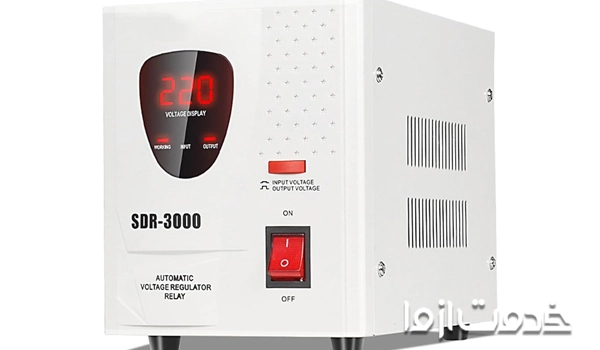

نوسان برق ساختمان

علت پرش تصویر در آیفون تصویری ممکن است به نوسان برق ساختمان مرتبط باشد. اگر برق ساختمان شما دچار افت و خیز لحظه‌ای باشد، دستگاه‌های حساسی مثل آیفون تصویری بلافاصله واکنش نشان می‌دهند. این مشکل بیشتر در ساعات اوج مصرف یا ساختمان‌های با سیم‌کشی قدیمی دیده می‌شود.

• از محافظ برق یا ترانس ولتاژ با خروجی ثابت برای مانیتور استفاده کنید.
• برق‌کار می‌تواند با ولت‌متر دیجیتال نوسانات ولتاژ را اندازه‌گیری کند.
• اگر نوسان شدید است، نصب استابلایزر مخصوص سیستم‌های الکترونیکی پیشنهاد می‌شود.
• در صورت آسیب به برد بر اثر نوسان، برد باید تعمیر شود.

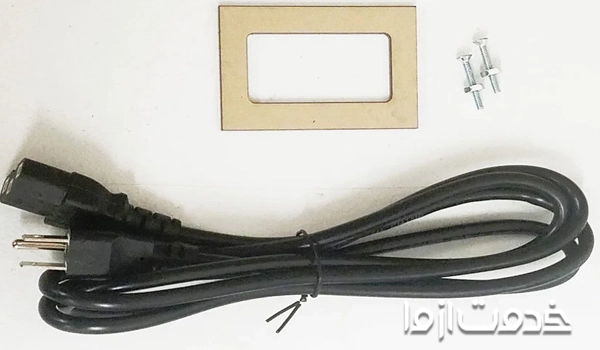

نصب اشتباه یا غیراستاندارد سیم‌ها

شاید عجیب باشد اما علت پرش تصویر در آیفون تصویری ممکن است به نصب اشتباه یا غیراستاندارد سیم‌ها مربوط باشد. رد شدن کابل آیفون تصویری از کنار کابل‌های برق یا منابع نویز، به‌ظاهر بی‌اهمیت است، ولی در عمل می‌تواند تصویر را کاملاً مختل کند. این اختلال‌ها معمولاً به شکل پرش یا لرزش در مانیتور دیده می‌شوند.

• مسیر سیم‌کشی باید کاملاً مجزا از کابل برق و دستگاه‌های پرنویز باشد.
• از کابل آیفون شیلددار یا کابل ترکیبی مخصوص استفاده کنید.
• اگر مسیر پرنویز اجتناب‌ناپذیر است، استفاده از فویل محافظ یا فیلتر EMI پیشنهاد می‌شود.
• برای سازه‌های بلند، حتماً کابل‌کشی را طبق استاندارد BMS انجام دهید.

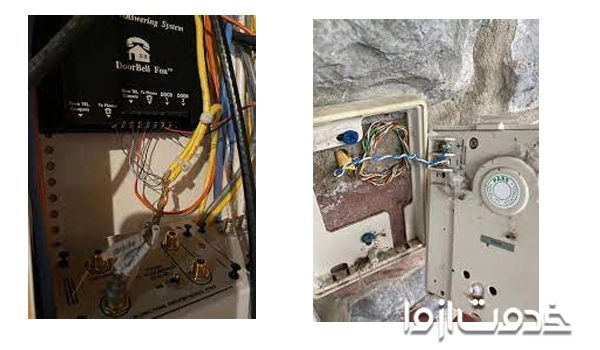

کابل‌کشی طولانی یا غیراستاندارد

بیش از حد بودن طول کابل بین پنل و مانیتور، اگر با کابل نامناسب همراه باشد، نه‌تنها باعث افت کیفیت، بلکه باعث پرش تصویر هم می‌شود. مخصوصاً زمانی که از کابل برق به‌جای کابل تصویر استفاده شده باشد. این مشکل همچنین می‌تواند علت زنگ نخوردن آیفون تصویری باشد، چرا که انتقال نادرست سیگنال به دستگاه باعث اختلال در عملکرد آن می‌شود.

• از کابل ترکیبی RG59 یا کابل مخصوص آیفون تصویری استفاده کنید.
• در متراژهای بالای 30 متر، از تقویت‌کننده سیگنال استفاده شود.
• هرگز از سیم برق معمولی برای انتقال سیگنال تصویر استفاده نکنید.
• اگر امکان تعویض کابل نیست، مسیر را کوتاه‌تر یا بهینه کنید.

سوالات متداول

علت پرش تصویر در آیفون تصویری چیست؟

پرش تصویر معمولاً به‌دلیل اتصال ناپایدار سیم تصویر، نقص در برد مانیتور، نوسان برق یا خرابی دوربین پنل جلویی اتفاق می‌افتد. نصب غیراستاندارد کابل یا استفاده از کابل نامناسب هم از دلایل رایج هستند.
