0 تا 100 لوله کشی برق ساختمان از سقف

لوله کشی برق ساختمان از سقف نقش مهمی در ایمنی و کارایی سیستم برق دارد.

با مطالعه ادامه مطلب، با روش‌ها و مراحل لوله کشی برق از سقف آشنا می‌شوید و می‌توانید پروژه برق‌کشی ساختمان خود را حرفه‌ای و ایمن اجرا کنید.

لوله کشی برق ساختمان از سقف

لوله‌کشی برق ساختمان از سقف یکی از روش‌های استاندارد و ایمن در ساختمان‌های مسکونی و اداری است که علاوه بر زیبایی ظاهری، دسترسی به سیم‌ها و تعمیرات آینده را آسان می‌کند.

این روش به‌ویژه در مکان‌هایی با رطوبت بالا مانند آشپزخانه، سرویس بهداشتی و بالکن توصیه می‌شود، زیرا خطر نفوذ آب و آسیب به سیم‌کشی کاهش می‌یابد.

 اجرای صحیح لوله‌کشی سقفی نیازمند برنامه‌ریزی دقیق، انتخاب لوله و سیم مناسب، نصب صحیح بست‌ها و رعایت استانداردهای ایمنی است. با رعایت مراحل فنی و اصول مهندسی، می‌توان یک سیستم برق‌کشی امن، کارآمد و با عمر طولانی ایجاد کرد.

تعیین مسیر سیم‌کشی

این مرحله پایه کار است و کیفیت نصب به دقت در آن بستگی دارد:

1. بررسی نقشه برق ساختمان: قبل از هر چیز، نقشه برق (شامل مسیر کلیدها، پریزها، روشنایی‌ها، جعبه تقسیم، تابلو برق و تجهیزات) باید به دقت مطالعه شود.
2. مشخص کردن مسیر روی سقف: مسیر دقیق لوله‌ها روی سقف با مداد یا نشانگر مشخص می‌شود. باید از برخورد با تیرآهن، داکت‌های دیگر و مسیر لوله‌های آب یا گاز جلوگیری شود.
3. در نظر گرفتن استانداردها: طبق مبحث 13 مقررات ملی ساختمان، مسیرها نباید در معرض رطوبت مستقیم یا حرارت زیاد باشند. فاصله از دیوار معمولاً 5 تا 10 سانتی‌متر توصیه می‌شود.
4. تعیین محل جعبه تقسیم و کلیدها: جعبه تقسیم باید دسترسی آسان داشته باشد و ارتفاع کلیدها و پریزها مطابق استاندارد (مثلاً 40–45 سانتی‌متر برای پریز و 110–120 سانتی‌متر برای کلید) رعایت شود.
5. مشخص کردن محل خم‌ها و زانوها: مسیرهای خم باید با زاویه استاندارد 45 یا 90 درجه مشخص شوند تا سیم‌ها به راحتی عبور کنند.

انتخاب و برش لوله‌ها

در لوله کشی برق ساختمان از سقف، انتخاب لوله مناسب و برش دقیق نقش مهمی در ایمنی و راحتی نصب دارد:

1. نوع لوله: معمولاً از PVC سخت یا لوله‌های فلزی با روکش ضدزنگ استفاده می‌شودPVC ارزان‌تر و سبک‌تر است و نصب آن راحت‌تر است.
2. قطر لوله: قطر باید متناسب با تعداد و ضخامت سیم‌ها باشد؛ به عنوان مثال، برای کابل‌های 2.5 میلی‌متر، لوله 20 میلی‌متری مناسب است. برای کابل‌های قوی‌تر یا مسیرهای طولانی، قطر بیشتر لازم است.
3. برش لوله: طول لوله‌ها با متر اندازه‌گیری شده و با اره مخصوص یا قیچی PVC برش داده می‌شود. باید برش‌ها صاف و بدون لبه تیز باشد تا سیم‌ها آسیب نبینند.
4. خم‌ها و زانوها: برای تغییر جهت مسیر، از زانو یا خم‌های PVC استفاده می‌شود. خم‌ها باید با شعاع مناسب باشند تا سیم‌ها به راحتی عبور کنند و خم تیز باعث آسیب به سیم نشود.

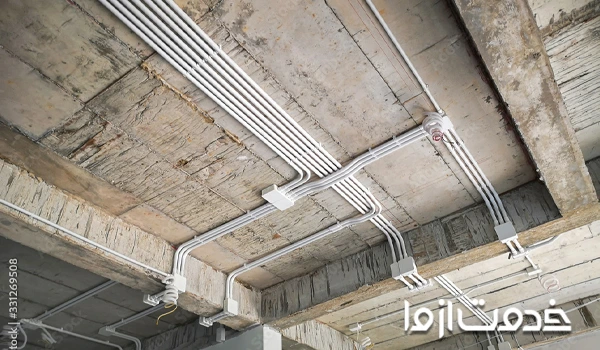

نصب بست و لوله

در لوله کشی برق از سقف، ثابت کردن لوله‌ها روی سقف از اهمیت بالایی برخوردار است:

1. فاصله بین بست‌ها: معمولاً هر 50 تا 70 سانتی‌متر یک بست نصب می‌شود. در مسیرهای خم یا تغییر مسیر، فاصله کمتر (حدود 30 تا 40 سانتی‌متر) توصیه می‌شود.
2. نوع بست: بست‌ها می‌توانند پلاستیکی، فلزی یا پیچ و رولپلاک باشند. انتخاب بست مناسب به جنس سقف و وزن لوله بستگی دارد.
3. اتصال به سقف: بست‌ها با پیچ و رولپلاک، پرچ یا چسب مخصوص به سقف متصل می‌شوند. اطمینان از ثابت بودن لوله‌ها اهمیت دارد تا لرزش باعث آسیب به سیم‌ها نشود.
4. تراز بودن مسیر: مسیر لوله‌ها باید صاف و موازی با سقف یا دیوار باشد تا نصب سیم‌ها و تجهیزات بعدی آسان شود و ظاهر کار مرتب باشد.

برای اجرای صحیح لوله کشی برق ساختمان از سقف استفاده از لوازم برق کشی ساختمان استاندارد و با کیفیت مانند سیم‌های NYM، لوله‌های PVC و بست‌های مناسب ضروری است.

قرار دادن سیم‌ها داخل لوله

پس از نصب لوله‌ها، در فرآیند سیم‌کشی، سیم‌ها داخل آن عبور داده می‌شوند. لوله کشی برق ساختمان از سقف باعث می‌شود مسیر سیم‌ها مرتب و ایمن باشد و تعمیرات یا تغییرات آینده راحت انجام شود.

1. انتخاب سیم: نوع سیم (مثلاً NYM یا سیم افشان و سطح مقطع) آن باید مطابق جریان مصرفی و استاندارد انتخاب شود.
2. استفاده از فنر سیم‌کشی: برای عبور سیم‌ها از لوله‌های طولانی یا دارای خم، از فنر مخصوص استفاده می‌شود.
3. ورود و خروج سیم: سیم‌ها از جعبه تقسیم شروع و به سمت کلیدها، پریزها و روشنایی‌ها هدایت می‌شوند. باید دقت شود سیم‌ها کشیده یا پیچ‌خورده نباشند.
4. علامت‌گذاری سیم‌ها: برای راحتی در اتصال، سیم‌ها را با برچسب یا رنگ‌های استاندارد مشخص می‌کنند (مثلاً قهوه‌ای یا مشکی برای فاز، آبی برای نول، زرد-سبز برای ارت).
5. تعداد سیم‌ها در لوله: رعایت حداکثر تعداد سیم در هر لوله اهمیت دارد تا داغ شدن و افت ولتاژ رخ ندهد.

اتصال سیم‌ها به تجهیزات نهایی

مرحله نهایی لوله کشی برق ساختمان از سقف، شامل اتصال سیم‌ها و تست نهایی است:

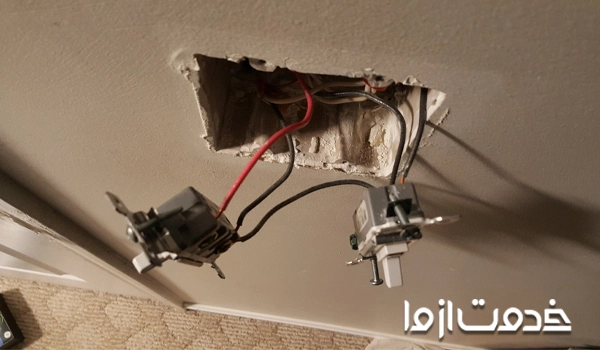

1. سیم‌کشی کلید و پریز: سیم‌ها با سیم‌چین و پیچ‌گوشتی به ترمینال‌های کلید و پریز وصل می‌شوند.
2. اتصال ارت: سیم ارت به محل مخصوص در کلید و پریز و جعبه تقسیم وصل می‌شود.
3. تست جریان: قبل از بستن درپوش کلید و پریز، با مولتی‌متر یا فازمتر از نبود اتصال کوتاه و جریان درست اطمینان حاصل می‌شود.
4. نصب روشنایی: سیم‌ها به سرپیچ لامپ یا چراغ وصل می‌شوند و تست عملکرد انجام می‌شود.
5. بستن درپوش‌ها و مرتب‌سازی مسیرها: درپوش کلید، پریز و جعبه تقسیم بسته می‌شود و مسیر سیم‌ها مرتب می‌گردد تا ظاهر حرفه‌ای داشته باشد.
6. گزارش و کنترل نهایی: تمامی مسیرها، اتصالات و عملکرد سیستم با چک‌لیست بررسی می‌شود تا استانداردهای ایمنی رعایت شده باشد.

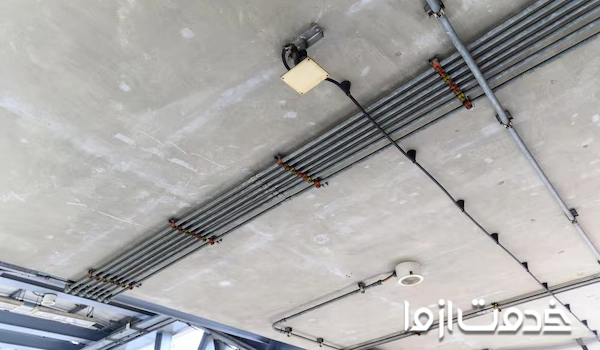

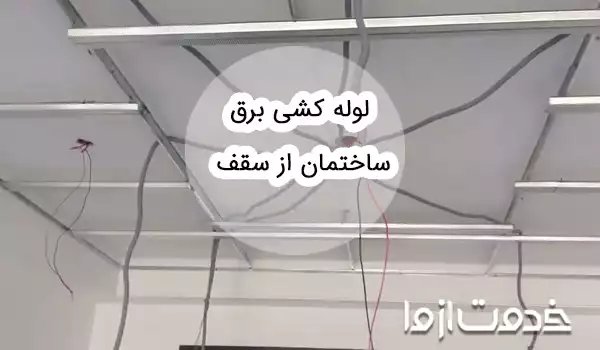

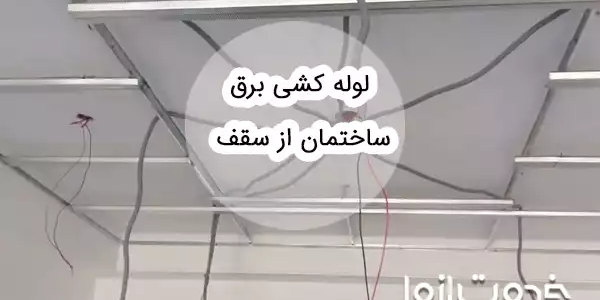

نحوه لوله گذاری برق در سقف کاذب

سقف‌های کاذب (کناف، آکوستیک، گریپی، تایل 60×60 و مشابه) دارای فضای خالی قابل دسترسی بین سقف اصلی و پوشش نهایی هستند. در این سیستم، لوله‌گذاری به صورت معلق و کاملاً قابل دسترس اجرا می‌گردد و امکان تعمیر در آینده با حداقل دخالت در سازه وجود دارد.

ویژگی‌های اصلی:

• لوله‌گذاری به صورت معلق بر روی سازه‌های فلزی زیرین (پروفیل‌های سپری، رانر و استاد)
• عدم تماس لوله با صفحات گچی یا تایل‌ها به منظور جلوگیری از انتقال بار اضافی
• دسترسی دائم به جعبه‌های تقسیم و مسیرهای کابل
• استفاده از شیلنگ‌های فلکسیبل برای اتصال نهایی به تجهیزات روشنایی توکار

مراحل استاندارد اجرا لوله کشی برق از سقف کاذب:

1. برنامه‌ریزی مسیر بر اساس نقشه‌های تأسیسات الکتریکی و سازه سقف کاذب
2. انتخاب لوله پلیکا PVC سایز 13.5، 16 یا 21 میلی‌متر (سفید یا نارنجی)
3. تثبیت لوله‌ها به سازه فلزی با استفاده از بست‌های تسمه‌ای گالوانیزه، کلیپس مخصوص سقف کاذب یا بست‌های آویز دار (فاصله حداکثر 60 سانتی‌متر، در نقاط خم حداکثر 30 سانتی‌متر)
4. عبور کابل‌ها (معمولاً با فنر کوتاه یا به صورت دستی)
5. نصب جعبه‌های تقسیم سقفی و اتصال شیلنگ فلکسیبل (PG13.5 یا PG16) به قوطی‌های روشنایی
6. انجام تست‌های الکتریکی (پیوستگی، عایق، اتصال کوتاه و اتصال به زمین)
7. تکمیل پوشش سقف کاذب

نحوه لوله کشی برق در سقف تیرچه بلوک

در سقف‌های تیرچه و بلوک، تأسیسات الکتریکی به صورت کاملاً توکار و پیش از بتن‌ریزی اجرا می‌شوند. پس از بتن‌ریزی، دسترسی به مسیرها عملاً غیرممکن است؛ لذا دقت در طراحی و اجرا از اهمیت ویژه‌ای برخوردار است.

ویژگی‌های اصلی:

• اجرای کامل تأسیسات پیش از بتن‌ریزی نهایی سقف
• حداقل پوشش بتنی 30 میلی‌متر بر روی لوله‌ها (مطابق مبحث 13 مقررات ملی ساختمان)
• شعاع خم لوله حداقل 10 برابر قطر خارجی لوله
• نصب قوطی‌های روشنایی و جعبه‌های تقسیم پیش از بتن‌ریزی

مراحل استاندارد اجرا لوله کشی برق ساختمان از سقف تیرچه بلوک:

1. مطالعه دقیق نقشه‌های معماری و تأسیسات و علامت‌گذاری مسیرها بر روی تیرچه‌ها و بلوک‌ها
2. انتخاب لوله پلیکا PVC نارنجی سخت سایز 16 یا 21 میلی‌متر (یا لوله خرطومی در موارد خاص و مجاز)
3. قرارگیری لوله‌ها درون بلوک‌های سیمانی یا بر روی تیرچه‌ها و تثبیت با بست کمری یا سیم آرماتوربندی
4. نصب قوطی‌های روشنایی سقفی بتنی و اتصال لوله به آن‌ها
5. عبور کابل‌ها با استفاده از فنر بلند و روان‌کننده مخصوص (پیش از بتن‌ریزی نهایی)
6. انجام کامل تست‌های الکتریکی قبل از بتن‌ریزی
7. بتن‌ریزی سقف و در نهایت اتصال تجهیزات روشنایی از پایین با شیلنگ فلکسیبل

اگر می‌خواهید پروژه خود را آغاز کنید و تمایل دارید که بدانید قیمت سیم کشی ساختمان متری چنده، توجه داشته باشید که هزینه به متراژ، نوع سیم و لوله، و پیچیدگی مسیرها بستگی دارد.

اجرای ایمن و حرفه‌ای لوله کشی برق ساختمان از سقف نقش بسیار مهمی در امنیت و کارایی سیستم برق ساختمان دارد..
