مراحل برق کشی راه پله ساختمان

برق کشی راه پله برای استفاده درست و بهینه از این فضا ضروری بوده و نباید نادیده گرفته شود.

در این مطلب با ما همراه شوید تا توضیحات کامل و جامعی درباره برق کشی راه پله ساختمان، انواع سیم کشی و مراحل انجام کار در اختیار شما قرار دهیم. با آگاهی در این زمینه می‌توانید به بهترین نتیجه ممکن دست پیدا کنید.

سیم کشی راه پله چیست؟

در ساده‌ترین حالت ممکن، سیم کشی راه پله را می‌توانیم به عنوان سیستم روشنایی و کلیدهایی که برای روشن و خاموش کردن چراغ‌های راه پله و پاگرد استفاده می‌شوند، در نظر بگیریم.

برق کشی راه پله در بهترین حالت باید به صورتی انجام شود تا شما از هر طبقه بتوانید بدون نیاز به جابجایی بین طبقات، چراغ‌ها را روشن و خاموش کنید.

انواع سیم کشی راه پله

پیش از اینکه به بررسی اطلاعات درباره برقکار شیراز و موارد از این قبیل بپردازید، لازم است تا انواع سیم کشی راه پله را بشناسید. در این بخش با ما همراه شوید تا انواع سیم کشی استفاده‌شده برای راه پله ساختمان را مورد بررسی قرار دهیم:

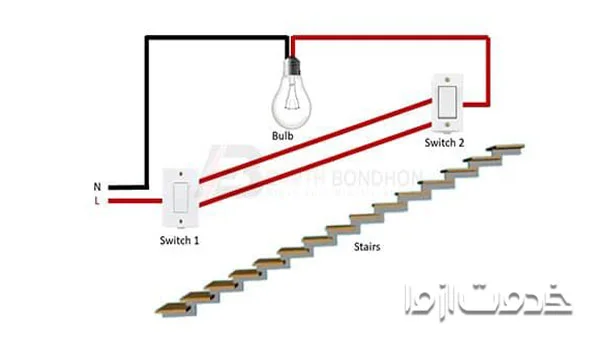

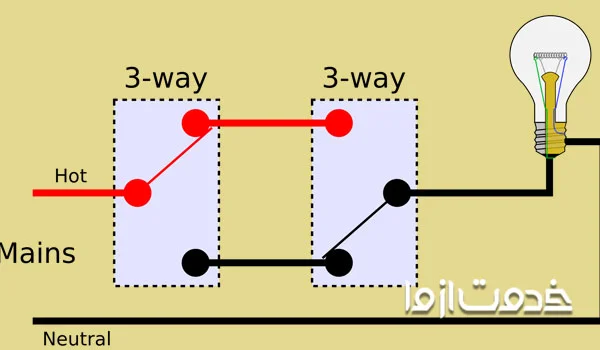

• سیم کشی راه پله دو پل یک مدل ساده و قدیمی بوده که هنوز رایج است. در این حالت از دو تا کلید دو پل در دو طبقه مختلف استفاده می‌شود که با زدن هرکدام از آن‌ها می‌توانید چراغ‌ها را روشن و خاموش کنید.

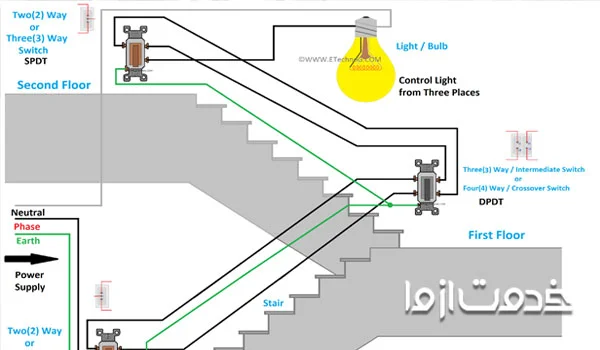

• سیم کشی راه پله سه پله، چهار پله و بیشتر برای ساختمان‌های سه طبقه و بالاتر کاربرد دارد. اصلی‌ترین مزیت استفاده از این روش، امکان کنترل چراغ از هر طبقه است.
• سیم کشی راه پله با رله ضربدری امکان ساختن یک راه پله هوشمند بدون نیاز به سیم زیاد را برای شما فراهم می‌کند. در این حالت فقط به یک کلید معمولی در طبقه نیاز دارید تا سیم کشی ساختمان‌های بلند 5 طبقه به بالا را انجام دهید.

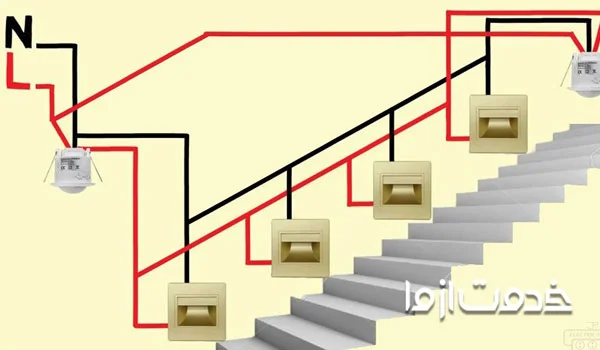

• سیم کشی راه پله با سنسور حرکتی که باعث روشن شدن چراغ‌ها با حرکت می‌شود. در این حالت بعد از چند دقیقه چراغ‌ها خاموش خواهند شد. این روش برای روشنایی اضطراری در مواقع قطع برق هم کاربرد دارد.

اجزای سیم کشی مدار روشنایی راه پله

مصالح مورد نیاز برق کشی ساختمان را باید به عنوان یکی از مهم‌ترین موضوعات در این زمینه در نظر بگیریم. یک برق کار حرفه‌ای و باتجربه، باید هر آنچه در این پروسه نیاز دارد را به صورت کامل تهیه کند تا در روند انجام کار با مشکل روبرو نشود.

در این بخش به صورت کامل به معرفی تجهیزات و لوازم مورد نیاز می‌پردازیم:

• دو عدد کلید دو پل یا تبدیل برای طبقه‌های اول و آخر
• کلیدی صلیبی یا کراکس برای طبقات میانی
• چراغ‌های راه پله و پاگرد
• چراغ اضطراری با باتری مناسب
• سیم فاز و برگشتی بین کلیدها
• سیم رفت به چراغ‌ها
• سیم نول و ارت
• لوله برق با متریال مناسب
• بست های مناسب برای اتصالات
• داکت پلاستیکی در صورت برق کشی روکار
• جعبه تقسیم روکار یا توکار در هر پاگرد
• ترمینال واگنری و یا چسب برق مرغوب باکیفیت
• تابلو برق راه پله
• کلید مینیاتوری 10 یا 16 آمپر
• کلید محافظ جان
• فیوز حفاظت چراغ‌های اضطراری
• رله اضطراری همراه با تایمر
• سیستم هوشمند اختیاری ولی رایج
• ارت و ایمنی

مراحل برق کشی راه پله ساختمان

برقکاران حرفه‌ای برق کشی راه پله را با رعایت استانداردهای ملی ساختمان و مقررات نظام مهندسی انجام می‌دهند تا روشنایی مناسب، صرفه‌جویی در مصرف برق و ایمنی در برابر برق‌گرفتگی و آتش‌سوزی تضمین شود.

در ادامه، مراحل استاندارد و اجرایی برق کشی راه پله را به ترتیب و با جزئیات کامل توضیح می‌دهیم:

1. طراحی و نقشه کشی اولیه

اولین و مهم‌ترین مرحله، طراحی دقیق سیستم روشنایی راه پله است. در این مرحله باید تعداد طبقات، تعداد واحدها در هر طبقه، نوع سیستم روشنایی (معمولی، تایمر، سنسور حرکتی یا ریموت‌دار)، مسیر عبور کابل‌ها، محل دقیق قوطی کلید و چراغ‌ها، محل جعبه‌های تقسیم هر طبقه و محل تابلو برق اصلی مشخص شود.

بهتر است نقشه به صورت تک خطی یا شماتیک و پلان اجرایی کشیده شود تا هیچ ابهامی برای تیم اجرایی باقی نماند.

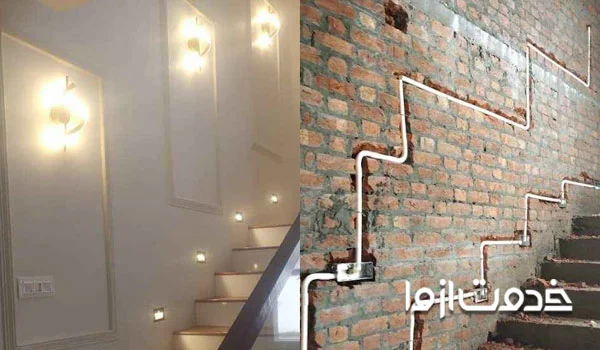

 2. شیارزنی دیوارها

پس از تأیید نقشه، با دستگاه شیارزن (وال چِیسر) مسیرهای افقی و عمودی لوله‌ها و قوطی‌ها را روی دیوارها ایجاد می‌کنیم. عمق شیار معمولاً 3 تا 4 سانتی‌متر و عرض آن حدود 2 تا 3 سانتی‌متر است. شیارها باید کاملاً تراز و عمود یا افقی باشند تا لوله‌گذاری در مراحل بعد راحت‌تر انجام شود.

3. نصب بولت (بست پایه)

در داخل شیارها، بولت‌های پلاستیکی یا فلزی مخصوص لوله برق قرار می‌گیرند. این بولت‌ها با گچ یا بتونه برق ثابت می‌شوند تا لوله‌ها در جای خود محکم بمانند و در زمان بتن‌ریزی یا گچ‌کاری جابه‌جا نشوند. فاصله بولت‌ها معمولاً هر 50 تا 60 سانتی‌متر یک عدد است.

4. لوله گذاری

لوله‌های برق (معمولا PVC سایز 13/5 یا 16) داخل بولت‌ها قرار می‌گیرند و با بست‌های مخصوص یا چسب لوله ثابت می‌شوند. در راه پله بهتر است از لوله‌های نسوز یا PG13.5 استفاده شود. تمام خم‌ها باید با فنر خم لوله به شعاع مناسب انجام شود تا سیم‌کشی بعدی بدون مشکل باشد.

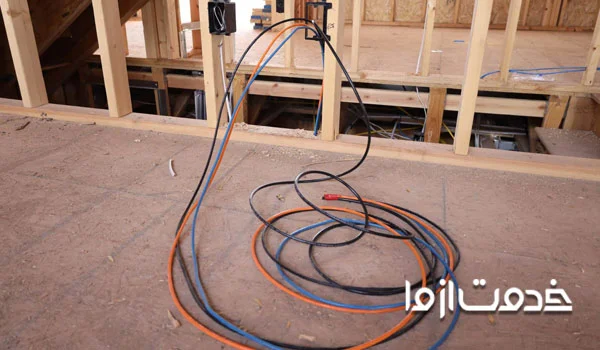

5. سیم کشی

از تابلو برق اصلی ساختمان، یک فاز دائم، نول و سیم ارت به راه پله هدایت می‌شود. سیم‌کشی شاسی‌های راه پله به صورت مسافرتی (دو پل) انجام می‌شود؛ یعنی از طبقه پایین و بالا بتوان چراغ‌ها را خاموش و روشن کرد.

معمولا از سیم 1/5×2 یا 2/5×2 میلی‌متر برای فاز و نول و سیم 1/5 میلی‌متر برای ارت استفاده می‌شود. همچنین رنگ‌بندی استاندارد برای سیم کشی راه پله در این مرحله، استفاده از سیم قهوه‌ای یا قرمز برای فاز، آبی برای نول و زرد یا سبز برای ارت است.

6. نصب جعبه تقسیم هر طبقه

در هر طبقه یک جعبه تقسیم (معمولاً روکار یا توکار) نصب می‌شود. در این جعبه باید همه موارد زیر رعایت شده باشند:

• تمام نول‌ها و ارت‌ها به هم متصل می‌شوند.
• فاز دائم وارد جعبه می‌شود.
• دو شاسی مسافرتی (یکی از طبقه پایین و یکی از طبقه بالا) وارد جعبه می‌شوند.
• خروجی فاز به سمت چراغ راه پله و طبقه بعدی داده می‌شود.

7. نصب کلیدها، چراغ‌ها و تجهیزات اضافی

کلیدهای راه پله معمولا از نوع شاسی (فشاری یا لمسی) هستند. چراغ‌ها هم بهتر است LED سقفی یا دیواری با توان 12 تا 18 وات و نور مهتابی باشند. اگر قرار است از تایمر یا سنسور حرکتی استفاده کنید، سیم‌کشی کمی متفاوت خواهد بود؛ یعنی معمولا نیاز به سه سیم بین تایمر/سنسور و چراغ خواهید داشت.

8. تست و عیب‌یابی نهایی

در مرحله آخر، قبل از گچ‌کاری یا رنگ‌آمیزی باید یک سری کارها را برای اطمینان از سلامت و ایمنی سیم کشی انجام دهید. این موارد عبارتند از:

• با فاز‌یاب چک می‌شود که فاز دائم به تمام کلیدها رسیده باشد.
• با لامپ تست یا مولتی‌متر مدار شاسی‌ها تست می‌شود.
• اتصال ارت با دستگاه میگر یا مولتی‌متر بررسی می‌شود.
• تمام اتصالات داخل جعبه‌های تقسیم دوباره چک و محکم می‌شوند.

نکات مهم در برق کشی راه پله ساختمان

بعد از اینکه درباره قیمت سیم کشی ساختمان متری چنده و مراحل انجام این کار اطلاعات لازم را به دست آورید، باید به نکات مهم و موثر در این زمینه بپردازیم.

با رعایت این نکات و در نظر گرفتن اصول کلی، شما می‌توانید بهترین نتیجه ممکن را از فرایند برق کشی راه پله ساختمان داشته باشید. در این بخش چند نمونه از نکات مهم و موثر را مورد بررسی قرار می‌دهیم:

• ایمنی جانی را باید به عنوان اولین نکته مهم در نظر بگیریم. از این رو حتما از محافظ جان در تابلو برق و همچنین سیم ارت در چراغ‌ها و جعبه های تقسیم استفاده کنید. سیم و لوله‌ها باید نسوز باشند و در برابر حرارت مقاومت بالایی نشان دهند.
• ایجاد نور کافی و یکنواخت در راه پله یکی دیگر از نکات مهم در این زمینه است. حداکثر روشنایی راه پله بر اساس قوانین ملی ساختمان، 100 لوکس است. از این رو فاصله چراغ‌ها را نهایتا بین 3 تا 4 متر در نظر بگیرید تا هیچ نقطه تاریکی بین آن‌ها نباشد.
• نقشه سیم کشی باید به صورتی انجام شود که امکان کنترل از همه طبقات وجود داشته باشد. از این رو باید از هر طبقه روشن و خاموش کردن چراغ انجام شود تا سیستم کارایی لازم را داشته باشد.
• برای نورپردازی حتما از لامپ‌های ال ای دی ضد رطوبت و ضدضربه استفاده کنید که طول عمر و کارایی مناسبی داشته باشند.
• لوله‌ها و سیم کشی‌ها را به صورت کاملا عمود یا افقی قرار دهید تا از جمع شدن آب جلوگیری شود. هیچ سیمی را بدون لوله داخل داکت قرار ندهید. این موضوع لوله‌کشی و سیم کشی تمیز استانداردی را برای شما می‌سازد.
• کنتور و تابلو راه پله بهتر از کنتور واحدها مجزا باشد. همچنین لیبل گذاری دقیقی برای تابلوها انجام داده و آن‌ها را در جای خشک با ایمنی بالا قرار دهید.
• حتما قبل از گچ کاری و رنگ راه پله همه لوله‌ها و قوطی کلیدها به صورت دقیق نصب و تست شوند.
• از شستی و یا کلید با نور شب نما استفاده کنید تا در فضای تاریک راه پله قابل‌مشاهده باشد.
• یک کلید عمومی در پارکینگ و یا لابی قرار دهید که امکان خاموش کردن کامل راه پله را در روز برای صرفه‌جویی در مصرف انرژی داشته باشد.

در روند برق کشی راه پله شما نیاز به یک برق کار حرفه‌ای و باتجربه و همچنین تجهیزات حرفه‌ای دارید. در این مطلب توضیحات کاملی درباره نکات مهم انجام این کار، لوازم موردنیاز و همچنین مراحل برق کشی راه پله ساختمان ارائه دادیم.
