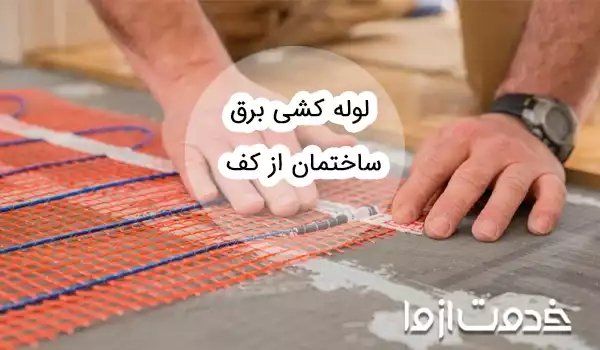

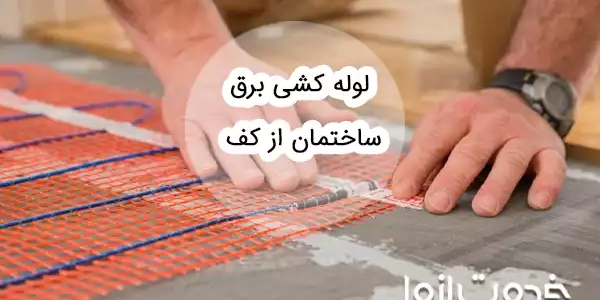

لوله کشی برق ساختمان از کف

لوله کشی برق ساختمان از کف، راهکاری حرفه‌ای برای مخفی نگه‌داشتن کابل‌ها و حفظ نظم سیم‌کشی است که علاوه بر زیبایی، امنیت و دسترسی آسان برای تعمیرات آینده را هم تضمین می‌کند.

لوله کشی برق کف ساختمان نکات و مراحل خاص خود را دارد که رعایت آن‌ها کیفیت و ایمنی کار را تضمین می‌کند. ادامه مطلب را بخوانید تا با روش‌های اجرای توکار، تجهیزات مناسب و نکات حرفه‌ای آشنا شوید و بتوانید بهترین انتخاب را برای ساختمان خود داشته باشید.

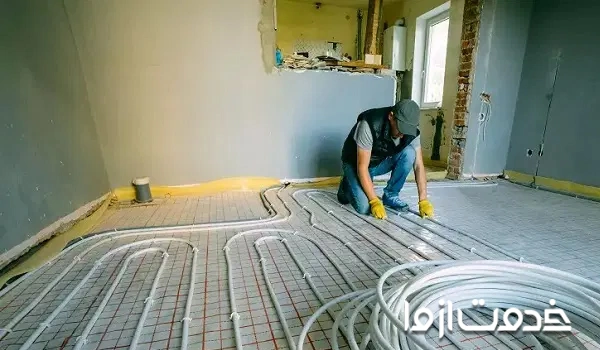

مزایای لوله کشی برق کف ساختمان

مزایای لوله‌کشی برق کف ساختمان نسبت به سایر روش‌ها، بسته به شرایط معماری و نوع سازه، می‌تواند قابل توجه باشد. این روش در برخی ساختمان‌ها به ویژه آن‌هایی که سقف کاذب محدود دارند یا طرح دکوراسیون خاصی دارند که برق کشی از سقف ممکن نیست، روشی کاربردی است.

لوله‌کشی کف به برقکار امکان می‌دهد مسیرهای برق را مخفی کرده و دسترسی به آن‌ها را از طریق کفپوش یا داکت‌ها فراهم کند. اگرچه این روش در مکان‌های مرطوب مثل حمام توصیه نمی‌شود، اما در فضاهای خشک و کم‌خطر می‌تواند گزینه مناسبی باشد.

• ظاهر تمیز و بدون شلوغی: لوله‌ها در زیر کف پنهان می‌شوند و دیگر نیاز به کابل‌کشی روی دیوار یا سقف نیست، که باعث زیبایی بیشتر فضای داخلی می‌شود.
• دسترسی آسان برای تعمیر: با استفاده از داکت‌ها و ترانک‌های کف، امکان تعویض یا اضافه کردن کابل بدون نیاز به تخریب دیوارها وجود دارد.
• کاهش خطر آسیب مکانیکی به لوله‌ها: لوله‌ها در کف محافظت بیشتری در برابر ضربه یا فشارهای تصادفی نسبت به دیوارهای نازک دارند، به ویژه در محیط‌های صنعتی یا اداری.
• امکان نصب تجهیزات زمینی: برای پریزهای کف، سیستم‌های گرمایشی کف و دیگر تجهیزات که نیاز به برق از پایین دارند، این روش بسیار مناسب است.
• کنترل بهتر مسیرهای کابل‌کشی: برنامه‌ریزی مسیرها در کف راحت‌تر و منظم‌تر انجام می‌شود، که به بهینه‌سازی طول کابل و کاهش تداخل سیم کشی کمک می‌کند.

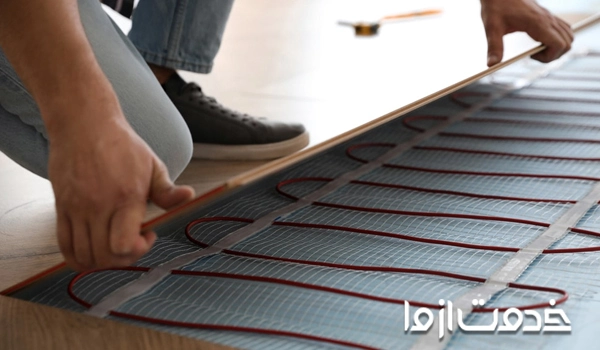

معایب برق کشی ساختمان از کف

لوله کشی برق ساختمان از کف اگرچه در برخی شرایط مزایای خاصی دارد، اما معایب و محدودیت‌های مهمی نیز دارد که باید قبل از تصمیم‌گیری مد نظر قرار گیرد.

• محدودیت در فضاهای مرطوب: همانطور که اشاره شد، طبق مبحث 13 مقررات ملی ساختمان، عبور لوله برق از کف بخش‌های مرطوب ممنوع است و استفاده از این روش در حمام، سرویس بهداشتی و آشپزخانه غیرمجاز و خطرناک است.
• هزینه نصب بالاتر در برخی شرایط: آماده‌سازی کف برای عبور لوله‌ها، ایجاد داکت یا ترانک مناسب و اجرای صحیح آن‌ها ممکن است هزینه بیشتری نسبت به لوله‌کشی از سقف داشته باشد.
• دشواری دسترسی در صورت آسیب یا نیاز به تعمیر: اگر لوله‌ها در کف آسیب ببینند یا نیاز به تغییر مسیر داشته باشند، تعمیر آن‌ها معمولاً مستلزم کندن کفپوش است که زمان‌بر و پرهزینه خواهد بود.
• خطر برخورد با لوله‌ها هنگام اجرای سازه یا کف‌سازی: در ساختمان‌های در حال ساخت، اگر نقشه‌های عبور دقیق رعایت نشود، امکان آسیب مکانیکی به لوله‌ها هنگام ریختن بتن یا نصب کفپوش وجود دارد.
• محدودیت در طراحی برخی فضاها: وجود لوله‌ها در کف ممکن است مانع اجرای بعضی سیستم‌های سرمایش، گرمایش یا دکوراسیون خاص شود و انعطاف‌پذیری طراحی را کاهش دهد.

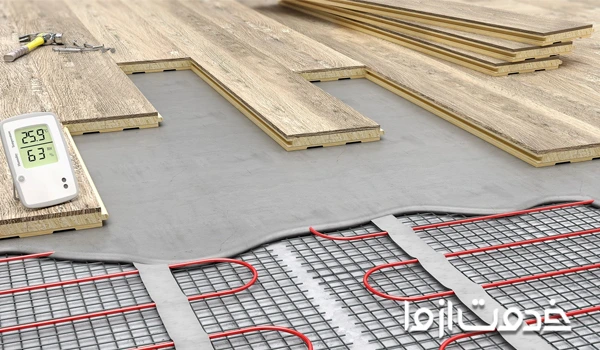

نحوه لوله کشی برق ساختمان از کف

لوله‌کشی برق از کف ساختمان یکی از روش‌های متداول برای اجرای مسیرهای برق به صورت مخفی و منظم است. این روش مخصوص ساختمان‌هایی است که سقف کاذب محدود دارند یا نیاز به نصب پریزها و تجهیزات زمینی دارند.

با رعایت اصول ایمنی، انتخاب صحیح تجهیزات و برنامه‌ریزی مسیر، می‌توان سیستم برق ساختمان را به صورت ایمن و قابل دسترسی اجرا کرد:

1. انتخاب مسیر لوله‌ها

• مسیر دقیق لوله‌ها روی نقشه مشخص می‌شود و باید کوتاه‌ترین و مستقیم‌ترین مسیر ممکن انتخاب شود.
• از عبور لوله‌ها زیر مناطق مرطوب مانند حمام، سرویس بهداشتی و آشپزخانه خودداری شود.
• مسیرها باید با توجه به محل پریزها، جعبه تقسیم و تجهیزات برقی طراحی شوند تا دسترسی برای تعمیر و توسعه آینده آسان باشد.

2. انتخاب نوع لوله و تجهیزات

• استفاده از لوله‌های PVC یا پلی‌اتیلن مقاوم در برابر فشار و ضربه توصیه می‌شود.
• قطر لوله باید متناسب با تعداد و سایز کابل‌ها باشد تا از فشار و داغ شدن کابل‌ها جلوگیری شود.
• در صورت نیاز به تعمیرات آینده، استفاده از داکت یا ترانک مقاوم و قابل دسترس ضروری است.

3. اجرای لوله‌ها در کف

• لوله‌ها می‌توانند داخل بتن، زیر کف‌پوش یا در کانال‌های مخصوص کف نصب شوند.
• خم‌ها باید ملایم و استاندارد (حداکثر 90 درجه با شعاع مناسب) باشند تا کابل‌ها بدون فشار و آسیب عبور کنند.
• فاصله مناسب از لوله‌ها و تأسیسات دیگر مانند لوله آب، گاز و فاضلاب رعایت شود تا از تداخل و خطرات احتمالی جلوگیری شود.
• در نقاط پر فشار یا محل‌هایی که ممکن است وزن زیاد روی لوله بیاید، از لوله‌های مقاوم‌تر یا محافظ کابل استفاده شود.

4. عبور کابل‌ها و اتصال

• کابل‌ها با دقت و با استفاده از ابزارهای مخصوص عبور داده می‌شوند تا عایق‌ها آسیب نبینند.
• جعبه‌های تقسیم باید در نقاط مناسب و قابل دسترس نصب شوند.
• کابل‌کشی باید مطابق استانداردهای برق ساختمان و با رعایت اصول اتصال زمین انجام شود.

برای اجرای استاندارد، انتخاب لوازم برق کشی ساختمان شامل لوله PVC، کابل NYM، قوطی پریز کف و سایر تجهیزات ضروری است.

5. پوشش و نهایی‌سازی

• پس از عبور کابل‌ها، کف با بتن، ملات یا کف‌پوش نهایی پوشانده می‌شود.
• در صورت استفاده از داکت‌های باز، درپوش مناسب گذاشته شود تا از ورود گرد و غبار و آسیب مکانیکی جلوگیری شود.
• مسیرهای اصلی و جعبه‌های تقسیم باید روی نقشه ساختمان علامت‌گذاری شوند تا در تعمیرات یا توسعه آینده مشکلی ایجاد نشود.

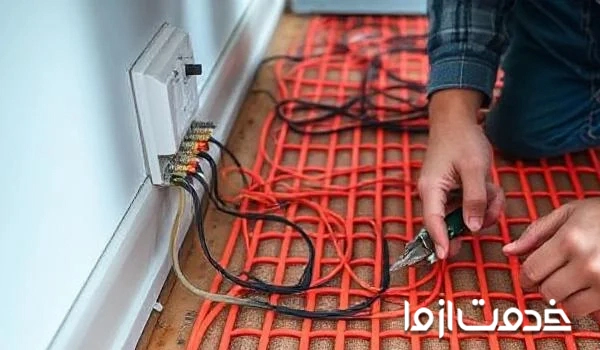

لوله کشی برق ساختمان از کف به روش توکار

برق کشی ساختمان از کف به صورت توکار یکی از تمیزترین و ایمن‌ترین روش‌های سیم‌کشی ساختمان است که تمام کابل‌های برق قوی (پریز و روشنایی)، برق ضعیف (شبکه، تلفن، آیفون، آنتن) و حتی سیستم هوشمند داخل کف مخفی می‌شود و هیچ اثری روی دیوارها باقی نمی‌ماند.

این روش به‌خصوص در ویلاها، آپارتمان‌های لوکس و دفاتر اداری بسیار محبوب است. مراحل لوله کشی برق ساختمان از کف به روش توکار به این صورت است:

1. علامت‌گذاری دقیق روی کف خام: قبل از هر کف‌سازی، محل دقیق تمام پریزها، کلیدها، جعبه تقسیم کف و مسیرهای اصلی با ماژیک و متر علامت‌گذاری می‌شود.
2. انتخاب لوله مناسب:
   1. لوله PVC نارنجی سخت یا پلی‌آمید (PG) سایز 16، 21 و 25
   2. مسیرهای اصلی و طولانی → سایز 25 یا 32
   3. انشعاب به پریز → سایز 16 یا 21
3. شیارزنی کف: با دستگاه شیارزن برقی، شیارهایی به عمق 3–4 سانتی‌متر و عرض 2–3 سانتی‌متر ایجاد می‌شود.
4. نصب لوله و قوطی‌ها: لوله‌ها داخل شیار خوابانده شده و با بست پلاستیکی یا گچ ثابت می‌شوند. قوطی پریز کف (فلوورباکس یا قوطی استیل/پلاستیکی مخصوص کف) در محل پریز نصب می‌شود.
5. عبور سیم و کابل: (سیم‌ها NYM یا افشان) با فنر بلند و اسپری روان‌کننده داخل لوله‌ها رد می‌شوند. رنگ‌بندی استاندارد: فاز: قهوه‌ای/مشکی، نول: آبی، ارت: زرد-سبز.
6. تست سیستم: قبل از بستن کف، با مولتی‌متر تست پیوستگی، اتصال کوتاه و اتصال ارت انجام می‌شود.
7. پوشش و کف‌سازی نهایی: شیارها با ملات ماسه سیمان یا گچ پر می‌شود (بدون فشار روی لوله). سپس لایه‌های بعدی (فوم، مش، پوکه، سرامیک، پارکت، اپوکسی و…) اجرا می‌گردد.

قبل از شروع پروژه لوله کشی برق کف ساختمان، بسیاری از کارفرمایان می‌پرسند «قیمت سیم کشی ساختمان متری چنده» تا بتوانند بودجه‌بندی مناسبی انجام دهند، روش اجرای توکار و روکار در تعیین قیمت اهمیت زیادی دارد.

برق کشی ساختمان از کف به روش روکار

برق کشی ساختمان از کف به صورت روکار روشی سریع، ارزان و بسیار کاربردی است که در آن تمام لوله‌ها و قوطی‌ها روی سطح کف خام قرار می‌گیرند و نیازی به شیارزنی یا کندن کف نیست.

این روش مخصوصاً در پروژه‌هایی که کف بتنی آماده است، زمان محدود دارند یا می‌خواهند بعداً از کف کاذب (Access Floor) استفاده کنند، ایده‌آل است. بعد از اجرا، لوله‌ها با کف کاذب، موکت، پارکت لمینت، PVC  یا تایل پوشانده می‌شوند و کاملاً تمیز به نظر می‌رسد.

مراحل  لوله کشی برق ساختمان از کف به صورت روکار به این صورت است:

1. علامت‌گذاری مسیرها روی کف خام: محل دقیق پریزها، جعبه تقسیم کف، مسیرهای اصلی و انشعاب‌ها با ماژیک و خط‌کش علامت‌گذاری می‌شود.
2. انتخاب لوله و تجهیزات روکار:
   1. لوله PVC نارنجی یا سفید سایز 16، 21 و 25
   2. قوطی پریز کف روکار (فلوورباکس استیل یا پلاستیکی با درب)
   3. داکت کف خواب یا ترانکینگ مخصوص کف (در صورت نیاز)
3. تثبیت لوله‌ها روی کف: لوله‌ها کاملاً روی کف قرار می‌گیرند و با بست‌های چسبی قوی، بست شیلنگی یا رولپلاک و پیچ هر 50–60 سانتی‌متر ثابت می‌شوند تا هیچ تکانی نخورند.
4. نصب قوطی پریز و جعبه تقسیم کف: قوطی‌های مخصوص روکار (Floor Box) در محل پریزها پیچ یا چسبانده می‌شوند. ارتفاع قوطی دقیقاً با سطح نهایی کف (مثلاً 9 میلی‌متر برای پارکت) تنظیم می‌شود.
5. عبور سیم‌ها و کابل‌ها: سیم NYM یا کابل شبکه با فنر یا دستی داخل لوله‌ها رد می‌شود. رنگ‌بندی استاندارد رعایت شده و سیم‌های رزرو برای آینده گذاشته می‌شود.
6. تست کامل سیستم: تست پیوستگی، اتصال کوتاه، ارت و ولتاژ با مولتی‌متر قبل از پوشش نهایی.
7. پوشش نهایی و تکمیل کف:
   1. گزینه 1: نصب کف کاذب (Access Floor) : لوله‌ها کاملاً زیر کف کاذب مخفی می‌شوند.
   2. گزینه 2: اجرای پارکت، لمینت، موکت، تایل PVC یا اپوکسی مستقیم روی لوله‌ها (لوله‌ها با فوم یا عایق پوشانده می‌شوند تا ضربه ای به آنها وارد نشود).

لوله کشی برق ساختمان از کف روشی ایمن و حرفه‌ای برای مخفی نگه‌داشتن کابل‌ها و حفظ نمای داخلی است. برای اجرای حرفه‌ای لوله کشی برق ساختمان از کف، می‌توانید از خدمات برقکار اصفهان یا هر شهر دیگری در خدمت از ما بهره‌مند شوید و کار خود را با کیفیت و ایمنی بالا انجام دهید.
