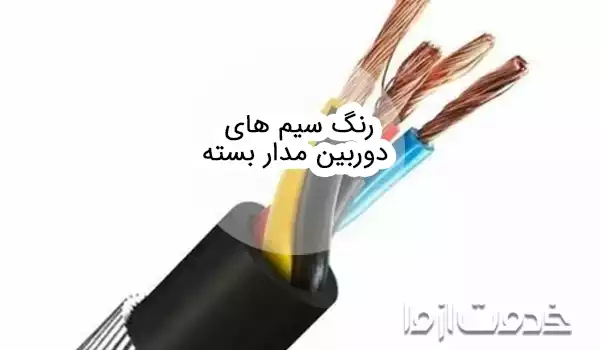

رنگ سیم‌های دوربین مدار بسته

آیا می‌دانید آشنایی با رنگ سیم‌های دوربین مدار بسته تا چه اندازه می‌تواند نصب صحیح و عملکرد پایدار سیستم نظارتی شما را تضمین کند؟ هر سیم در دوربین مدار بسته نقش مشخصی دارد و انتخاب اشتباه آن می‌تواند باعث اختلال در تصویر، صدا یا حتی آسیب دیدن دوربین شود.

در این مطلب، به سوال رنگ سیم‌های دوربین مدار بسته نشان‌دهنده چیست؟ پاسخ می‌دهیم و کاربرد هر رنگ را به طور کامل توضیح می‌دهیم. با مطالعه ادامه مطلب، می‌توانید نصب دوربین خود را حرفه‌ای و بدون خطا انجام دهید و از تجربه‌ای مطمئن در سیستم نظارتی بهره‌مند شوید.

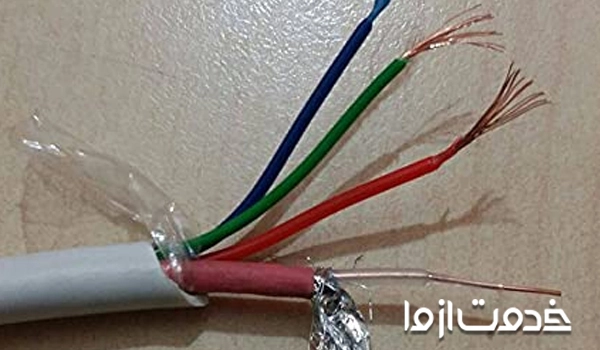

بررسی رنگ سیم‌های دوربین مدار بسته

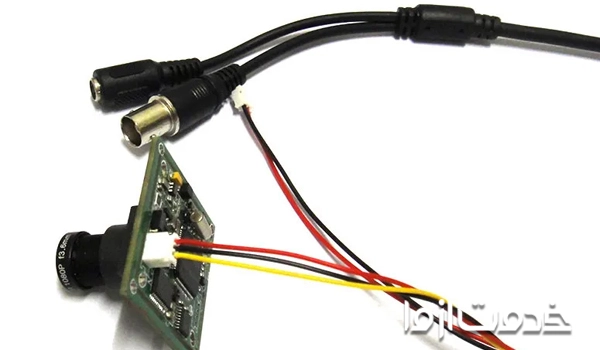

در این بخش به معرفی رنگ سیم‌های دوربین مدار بسته آنالوگ و مدرن می‌پردازیم. در دوربین‌های مدار بسته، سیم‌ها نقش حیاتی در انتقال برق، تصویر و صدا دارند و هر رنگ سیم معمولاً نشان‌دهنده یک عملکرد مشخص است.

برای هر نصاب، چه مبتدی و چه حرفه‌ای، مخصوصاً کسانی که در شغل نصب دوربین مدار بسته فعالیت می‌کنند، آشنایی با رنگ سیم‌ها ضروری است تا از آسیب دیدن تجهیزات جلوگیری شود:

سیم قرمز – تغذیه برق مثبت

سیم قرمز به عنوان برق مثبت (+12 ولت) شناخته می‌شود و انرژی لازم برای روشن شدن دوربین را تأمین می‌کند. اتصال اشتباه این سیم می‌تواند باعث سوختن مدار داخلی دوربین یا از کار افتادن آن شود. علاوه بر این، در سیستم‌های چند دوربینه، اتصال نادرست سیم قرمز به منبع اشتباه می‌تواند منجر به اتصال کوتاه و اختلال در کل سیستم شود.

هنگام نصب، سیم قرمز باید همیشه به خروجی مثبت منبع تغذیه وصل شود و از تماس با سیم منفی یا زمین جلوگیری شود. در پروژه‌های خاص مثل نصب دوربین داخل ماشین، اتصال صحیح سیم‌ها اهمیت بیشتری دارد تا دوربین همیشه روشن و پایدار باشد.

سیم مشکی – تغذیه برق منفی (زمین)

سیم مشکی مسیر بازگشتی جریان برق (GND) را فراهم می‌کند و به پایداری عملکرد دوربین کمک می‌کند. اتصال صحیح این سیم باعث می‌شود نویز تصویر کاهش یابد و سیگنال ویدئویی پایدار باقی بماند.

در سیستم‌های چند دوربینه، اشتباه یا شل بستن سیم مشکی باعث می‌شود که برخی دوربین‌ها عملکرد نامنظمی داشته باشند یا تصویر آن‌ها با نوسان روبرو شود.

سیم زرد – انتقال تصویر ویدئویی

سیم زرد برای انتقال سیگنال ویدئویی آنالوگ از دوربین به دستگاه DVR یا مانیتور استفاده می‌شود. کیفیت تصویر تا حد زیادی به اتصال صحیح این سیم بستگی دارد. اگر سیم زرد با سیم برق یا دیگر سیگنال‌ها تماس داشته باشد، ممکن است تصویر با نویز، خطوط افقی یا قطع و وصل شدن مداوم مواجه شود.

در سیستم‌های دیجیتال یا  AHD، همین رنگ معمولاً همچنان برای انتقال ویدئو به کار می‌رود. برای اتصال دوربین به کامپیوتر یا مانیتور، سیم زرد باید به ورودی تصویر و سیم سفید به ورودی صدا وصل شود.

سیم سفید یا آبی – انتقال صدا (در صورت وجود)

سیم سفید در دوربین‌های دارای میکروفون داخلی، صدای محیط را به دستگاه ضبط یا مانیتور منتقل می‌کند. عدم اتصال صحیح یا تداخل با سیم‌های دیگر می‌تواند باعث نویز شدید یا قطع و وصل شدن صدا شود.

در دوربین‌هایی که صدا ندارند، سیم سفید معمولاً بلااستفاده است. اگر سیستم شما قابلیت ضبط صدا دارد، سیم سفید باید دقیقاً به ورودی صوتی دستگاه وصل شود تا کیفیت صدا حفظ شود. رنگ سفید معمولا برای کانال صوتی سمت چپ و رنگ آبی برای کانال صوتی سمت راست است.

سیم سبز – کنترل PTZ یا داده اضافی

سیم سبز برای انتقال فرمان‌های کنترلی PTZ چرخش، زوم و شیفت دوربین استفاده می‌شود. دوربین‌های PTZ نوعی دوربین مدار بسته هستند که قابلیت چرخش (Pan)، کج شدن/بالا و پایین رفتن (Tilt) و بزرگ‌نمایی/زوم (Zoom) را دارند.

در دوربین‌های حرفه‌ای، این سیم امکان دوربین‌های چرخشی و کنترل از راه دور را فراهم می‌کند. اتصال نادرست سیم سبز می‌تواند باعث شود دوربین حرکت نکند یا دستورات کنترلی با تأخیر انجام شود.

سیم آبی – کنترل PTZ یا فرمان‌های دیگر

سیم آبی اغلب برای خط دوم فرمان PTZ یا کنترل رله‌های جانبی به کار می‌رود. برای مثال، در برخی سیستم‌ها می‌تواند فرمان باز و بسته کردن درب، روشن/خاموش کردن آلارم یا دستگاه‌های جانبی را منتقل کند. اتصال صحیح این سیم‌ها برای عملکرد مطمئن تجهیزات اضافی اهمیت دارد.

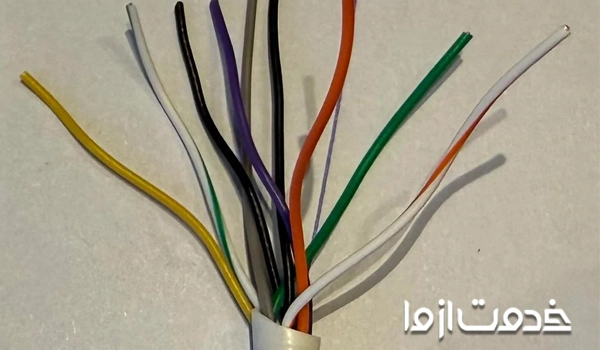

سیم نارنجی – RS-485 B یا کنترل حرفه‌ای

سیم نارنجی معمولاً برای خط B پروتکل RS-485 در دوربین‌های PTZ استفاده می‌شود. این سیم همراه با سیم سبز خط A امکان انتقال فرمان‌های دیجیتال با سرعت بالا و مطمئن را فراهم می‌کند. اشتباه در اتصال این سیم باعث می‌شود فرمان‌های PTZ  دریافت نشوند یا معکوس اجرا شوند.

سیم خاکستری – منفی صدا یا زمین اضافی

سیم خاکستری در برخی دوربین‌ها برای سیگنال منفی صدا یا زمین اضافی استفاده می‌شود، به ویژه در سیستم‌های چند کاناله و حرفه‌ای. این سیم به کاهش نویز و پایداری عملکرد صدا و تصویر کمک می‌کند و در صورت اتصال اشتباه ممکن است باعث ایجاد اختلال یا تداخل الکترونیکی شود.

سیم بنفش یا صورتی – سیگنال ویدئویی دوم یا شبکه

این سیم در دوربین‌هایی که امکان انتقال ویدئو به چند دستگاه یا شبکه دارند، استفاده می‌شود. کاربرد آن می‌تواند سیگنال ویدئویی دوم، خروجی شبکه یا ارسال تصویر به دستگاه‌های جانبی باشد. اتصال صحیح این سیم برای دسترسی همزمان به تصویر و توسعه سیستم حیاتی است.

رنگ سیم‌های دوربین‌های مدرن IP و PoE

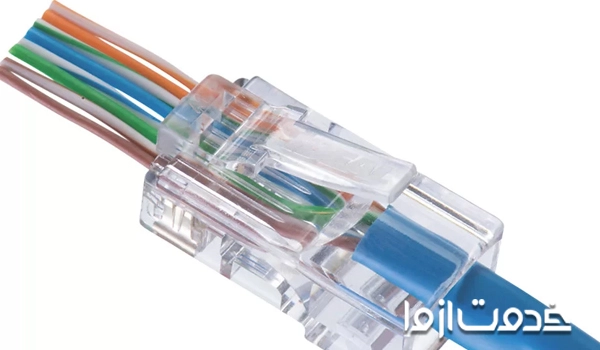

در دوربین‌های مدرن یا شبکه‌ای IP و PoE ، دیگر خبری از سیم‌های قرمز، مشکی و زرد به صورت جداگانه برای برق و تصویر نیست. بیشتر این دوربین‌ها از یک کابل شبکه Cat5 یا Cat6 استفاده می‌کنند که هم برق و هم داده را منتقل می‌کند.

داخل این کابل، 8 سیم کوچک وجود دارد که به صورت چهار جفت رنگی مرتب شده‌اند:

• سفید/نارنجی و نارنجی
• سفید/سبز و سبز
• سفید/آبی و آبی
• سفید/قهوه‌ای و قهوه‌ای

در سیستم‌های PoE، برخی از این زوج‌ها برق V+ و V- و برخی داده (Tx/Rx) را منتقل می‌کنند. به همین دلیل، نیازی به سیم قرمز و مشکی جدا برای برق نیست و کابل شبکه همه چیز را همزمان مدیریت می‌کند.

علاوه بر این، دوربین‌های IP حرفه‌ای ممکن است سیم‌های جداگانه‌ای برای صدا، ورودی/خروجی رله یا فرمان PTZ داشته باشند. رنگ این سیم‌ها معمولاً توسط سازنده مشخص شده و می‌توان با نگاه کردن به دفترچه راهنمای دوربین متوجه شد.

به طور ساده:

• آنالوگ: هر سیم رنگ مشخصی دارد و نقشش روشن است (قرمز = برق، زرد = تصویر، سفید = صدا).
• مدرن/IP: سیم‌ها در کابل شبکه هستند و نقش هر زوج سیم به برق و داده دیجیتال مربوط است، و رنگ‌ها بیشتر استاندارد شبکه را دنبال می‌کنند.

زوج 1: سفید با نوارهای نارنجی یا نارنجی یکدست:

این سیم‌ها مثل مسیر خروجی اطلاعات دوربین عمل می‌کنند و تصویر و فرمان‌ها را به دستگاه ضبط می‌فرستند.

• در استاندارد PoE، این زوج معمولا داده (Transmit/Tx) را منتقل می‌کند.
• وظیفه انتقال سیگنال‌های دیجیتال دوربین به سوئیچ یا NVR را دارد.

  زوج 2: سفید با نوارهای سبز یا سبز یکدست:

این سیم‌ها مسیر بازگشتی اطلاعات هستند و باعث می‌شوند دوربین بتواند دستورات و داده‌ها را دریافت کند.

• این زوج معمولاً داده برگشتی (Receive/Rx) است و سیگنال‌ها را از سوئیچ به دوربین می‌آورد.
• باعث می‌شود تصویر دیجیتال و فرمان‌های دوربین بدون قطعی منتقل شوند.

زوج3:  سفید با نوارهای آبی یا آبی ثابت:

این سیم‌ها برق دوربین را تامین می‌کنند و بدون آن دوربین روشن نمی‌شود.

• در سیستم‌های PoE، این زوج می‌تواند برق (+V) را منتقل کند.
• در بعضی دوربین‌ها، بسته به استاندارد، داده اضافی یا برق مصرفی برای دوربین استفاده می‌شود.

زوج 4:  سفید با نوارهای قهوه ای یا قهوه ای یکدست:

این سیم‌ها مثل مسیر برگشتی برق عمل می‌کنند و باعث می‌شوند سیستم پایدار و بدون اختلال کار کند.

• این زوج نیز معمولاً برق (-V) یا زمین را منتقل می‌کند.
• تامین برق پایدار برای دوربین و جلوگیری از نویز و اختلال تصویر را تضمین می‌کند.

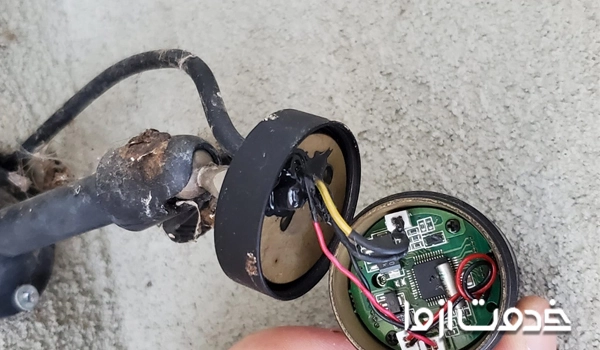

اهمیت شناخت رنگ سیم‌های دوربین مدار بسته

رنگ سیم‌های دوربین مدار بسته چگونه است؟ پاسخ آن برای هر نصاب و کاربر حرفه‌ای یا مبتدی اهمیت زیادی دارد. هر سیم نقش مشخصی در تغذیه برق، انتقال تصویر، صدا و کنترل دوربین دارد و عدم آشنایی با آن‌ها می‌تواند منجر به خرابی تجهیزات، کاهش کیفیت تصویر یا بروز خطرات ایمنی شود.

در ادامه، به مهم‌ترین دلایل اهمیت شناخت رنگ سیم‌ها و کاربرد هر یک می‌پردازیم:

جلوگیری از اتصال اشتباه و آسیب دیدن دوربین

شناخت دقیق رنگ سیم‌ها باعث می‌شود هنگام نصب، هر سیم به درستی به منبع تغذیه، دستگاه ضبط و ورودی‌های کنترل متصل شود. برای مثال، اتصال سیم قرمز به جای مشکی می‌تواند جریان معکوس ایجاد کند و باعث سوختن مدار داخلی دوربین شود.

همچنین اتصال اشتباه سیم‌های تصویر و صدا می‌تواند باعث ایجاد نویز، اختلال یا قطعی کامل سیگنال شود. این دانش، به ویژه در نصب سیستم‌های چند دوربینه یا پروژه‌های بزرگ، از وارد شدن آسیب‌های پرهزینه و طولانی شدن زمان نصب جلوگیری می‌کند.

افزایش کیفیت تصویر و صدای دوربین

هر سیم وظیفه‌ی مشخصی دارد: سیم زرد تصویر ویدیویی، سیم سفید صدا، و سیم‌های سبز و آبی فرمان‌های کنترلی یا داده اضافی را منتقل می‌کنند. عدم رعایت استاندارد رنگ‌ها باعث می‌شود سیگنال‌ها با یکدیگر تداخل پیدا کنند، که نتیجه آن کاهش وضوح تصویر، نویز در ویدئو، قطعی یا تأخیر در صدا است.

با شناخت درست رنگ‌ها و اتصال دقیق، کیفیت ضبط به حداکثر رسیده و تصویر و صدا پایدار، شفاف و بدون اختلال خواهند بود. شناخت صحیح رنگ سیم‌ها به شما امکان می‌دهد حتی با نرم افزار مشاهده دوربین مدار بسته از طریق اینترنت، تصاویر با کیفیت و بدون قطعی منتقل شوند.

نصب سریع و راحت‌تر

شناخت رنگ سیم‌ها به نصاب این امکان را می‌دهد که بدون آزمون و خطا، سیم‌ها را به ورودی مناسب وصل کند. در سیستم‌های پیچیده با چندین دوربین، اگر رنگ‌ها ناشناخته باشند، نصاب مجبور به باز و بسته کردن کابل‌ها و تست مداوم می‌شود که زمان و انرژی زیادی می‌گیرد.

با رعایت استاندارد رنگ، نصب منظم، سریع و دقیق انجام شده و امکان گم شدن سیم یا اتصال اشتباه تقریبا به صفر می‌رسد.

حفظ ایمنی در نصب و نگهداری

برق دوربین‌ها معمولاً 12 ولت است اما اتصال اشتباه سیم‌ها، به ویژه سیم‌های برق مثبت و منفی، می‌تواند شوک الکتریکی، آسیب به دوربین یا دستگاه DVR و حتی خطر حریق کوچک ایجاد کند.

شناخت رنگ‌ها باعث می‌شود نصب ایمن باشد و هنگام سرویس یا تعمیر نیز نیازی به قطع کامل سیستم یا حدس زدن مسیر سیم‌ها نباشد، که خطرات ایمنی را به حداقل می‌رساند.

عیب‌یابی و تعمیر سریع‌تر

زمانی که مشکلی در سیستم رخ دهد، دانستن کاربرد هر رنگ سیم باعث می‌شود تشخیص محل خطا سریع‌تر و دقیق‌تر باشد. مثلا اگر تصویر یک دوربین قطع شد، می‌توان به سرعت سیم زرد یا اتصالات مربوط به تصویر را بررسی کرد.

بدون این دانش، یافتن مشکل ممکن است ساعت‌ها طول بکشد و حتی باعث آسیب بیشتر شود.

هماهنگی با استانداردهای حرفه‌ای

در پروژه‌های بزرگ و سیستم‌های چند دوربینه، استانداردسازی رنگ سیم‌ها باعث می‌شود مدیریت کابل‌ها، مسیرهای عبور سیم و اتصال به دستگاه‌ها ساده‌تر شود. این کار علاوه بر کاهش سردرگمی، باعث می‌شود هر تکنسین یا نصاب دیگری بتواند بدون نیاز به راهنمایی، سیستم را نگهداری یا توسعه دهد.

کاهش هزینه‌های نصب و نگهداری

شناخت رنگ سیم‌ها از اتصال اشتباه جلوگیری کرده و احتمال خرابی تجهیزات را کاهش می‌دهد. این یعنی صرفه‌جویی در هزینه تعویض قطعات، تعمیرات اضطراری و زمان نصاب. به ویژه در پروژه‌های چند دوربینه، کوچک‌ترین خطای اتصال می‌تواند باعث هزینه‌های بالا شود که با رعایت استاندارد رنگ قابل پیشگیری است.

افزایش قابلیت توسعه سیستم

در آینده، اگر بخواهید دوربین‌های جدید اضافه کنید یا امکانات پیشرفته مانند PTZ، صدا یا کنترل از راه دور را فعال کنید، شناخت رنگ سیم‌ها امکان افزودن دوربین یا اتصال تجهیزات جدید بدون باز کردن کامل سیم‌کشی موجود را فراهم می‌کند. این موضوع باعث می‌شود سیستم انعطاف‌پذیر و آینده‌نگر باشد و هرگونه ارتقا یا تغییر به راحتی انجام شود.

اگرچه نصب دوربین‌ها مزایای زیادی دارد، در برخی شرایط مثل ساختمان‌های آپارتمانی ممکن است با مخالفت با نصب دوربین مدار بسته در آپارتمان مواجه شوید و رعایت قوانین حریم خصوصی ضروری است.

سوالات متداول

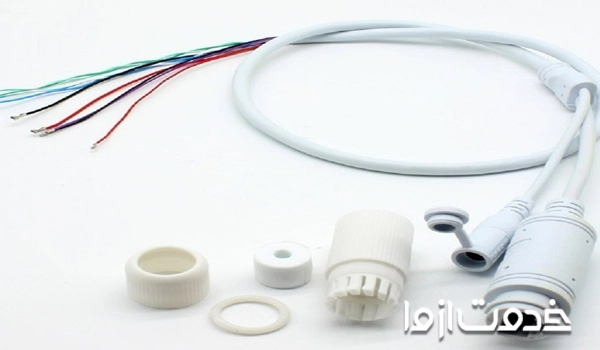

رنگ سیم‌های دوربین مدار بسته نشان‌دهنده چیست؟

رنگ سیم‌های دوربین مدار بسته به نقش هر سیم در انتقال برق، تصویر، صدا و فرمان‌های کنترلی اشاره دارد:

• سیم قرمز معمولاً برق مثبت (+12 ولت) را منتقل می‌کند.
• سیم مشکی نقش زمین یا منفی را دارد.
• سیم زرد برای سیگنال تصویر و سیم سفید برای صدای میکروفون استفاده می‌شود.
• سیم‌های سبز و آبی برای فرمان‌های کنترلی و PTZ یا داده‌های اضافی به کار می‌روند.

شناخت دقیق رنگ سیم‌ها باعث می‌شود نصب صحیح انجام شود، کیفیت تصویر و صدا بهینه بماند و از آسیب دیدن تجهیزات جلوگیری شود.

شناخت دقیق رنگ سیم‌های دوربین مدار بسته نقش بسیار مهمی در نصب دوربین مدار بسته یا نصب دروبین مخفی ایمن و با کیفیت دارد. با انتخاب صحیح سیم‌ها و رعایت استانداردها، می‌توانید سیستم نظارتی پایدار و حرفه‌ای داشته باشید. برای اجرای سریع و مطمئن نصب دوربین، به خدمت از ما مراجعه کنید و از خدمات حرفه‌ای نصب دوربین مدار بسته بهره‌مند شوید.
