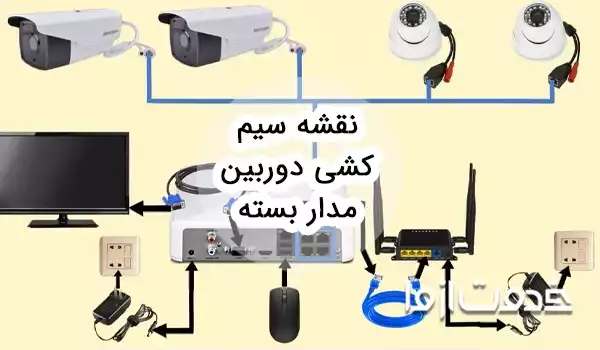

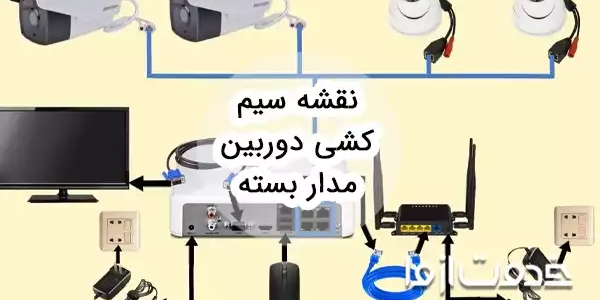

نقشه سیم کشی دوربین مدار بسته

 هنگام نصب دوربین، اگر نقشه سیم کشی دوربین مدار بسته نداشته باشید، مسیر عبور سیم‌ها نامنظم می‌شود، احتمال نویز در تصویر بالا می‌رود و حتی ممکن است دوربین‌ها به‌درستی تغذیه نشوند. داشتن نقشه یعنی از قبل بدانید هر کابل از کجا می‌رود، در چه ارتفاعی نصب می‌شود و به چه تجهیزاتی متصل است.

اگر می‌خواهید دوربین مداربسته نصب کنید، در ادامه همراه ما باشید تا با طراحی نقشه، نرم‌افزارهای مناسب، تفاوت سیستم‌های آنالوگ و تحت شبکه، و نحوه اجرای سیم کشی در هرکدام به طور کامل آشنا شوید.

نقشه سیم کشی دوربین مدار بسته با نرم‌افزار

برای طراحی نقشه، بهتر است از آموزش نقشه سیم کشی دوربین مداربسته و نرم‌افزارهای تخصصی، استفاده کنید. چون این نرم‌افزارها به شما کمک می‌کنند نقشه نصب دوربین مدار بسته را با دقت میلی‌متری طراحی کنید، مسیرهای عبور کابل را بهینه کنید و حتی محل تجهیزات را به‌صورت سه‌بعدی ببینید.

 نقشه‌ای دقیق است که سه ویژگی زیر را داشته باشد:

1. مسیرهای مشخص و کوتاه برای کابل‌ها
2. تعیین محل دقیق منبع تغذیه، DVR یا NVR
3. تفکیک کابل‌های برق و دیتا برای جلوگیری از نویز.

اگر پروژه شما بزرگ است، مثلا قصد نصب دوربین در مجتمع تجاری یا ساختمان اداری چند طبقه دارید؛ به هیچ وجه طراحی دستی انجام ندهید و از نرم‌افزارهای حرفه‌ای که در ادامه شرح می‌دهیم، استفاده کنید.

AutoCAD Electrical

این نرم‌افزاری برای طراحی مدارهای الکتریکی و سیم کشی دقیق بسیار مناسب است. با این برنامه می‌توانید لایه‌های مختلف پروژه را به‌صورت جداگانه ترسیم کنید؛ مثلاً یک لایه مخصوص برق، یک لایه برای کابل شبکه و یک لایه برای مسیرهای دوربین‌ها. خروجی CAD آن برای اجرا توسط تکنسین‌ها بسیار مفید است.

Microsoft Visio

اگر تازه‌کار هستید یا می‌خواهید نصب دوربین مخفی را در خانه انجام دهید، Visio محیط ساده‌تری دارد. با کشیدن و رها کردن (Drag & Drop) می‌توانید نقشه مسیر کابل‌ها، پریزها، منبع تغذیه و حتی موقعیت DVR را ترسیم کنید.

SmartDraw

این برنامه برای طراحی سریع و گرافیکی نقشه نصب دوربین مدار بسته بسیار مناسب است. قالب‌های آماده مخصوص نقشه سیم کشی دارد و خروجی PDF آن برای ارائه به کارفرما یا مجری نصب بسیار کاربردی است.

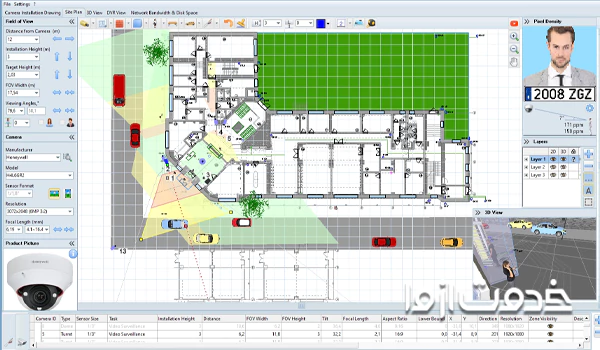

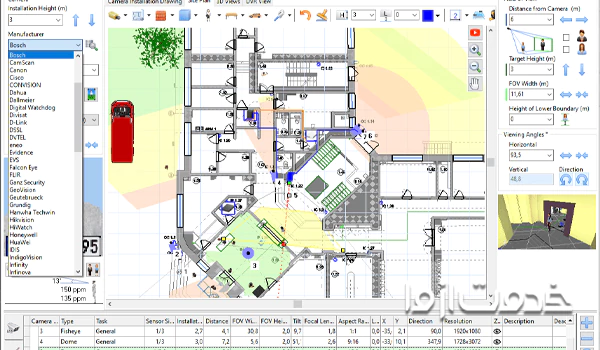

CCTV Design Tool

اگر بخواهید محاسبات دقیق انجام دهید؛ مثلاً طول کابل تا هر دوربین، رزولوشن تصویر، زاویه دید و میزان برق موردنیاز، این نرم‌افزار بهترین است. حتی اگر مسیر سیم کشی از حد مجاز طولانی‌تر باشد، به شما هشدار می‌دهد.

اگر بعد از طراحی، قصد دارید سیستم را روی لپ‌تاپ یا رایانه بررسی کنید، آموزش وصل کردن دوربین به کامپیوتر را بخوانید تا مراحل اتصال را یاد بگیرید.

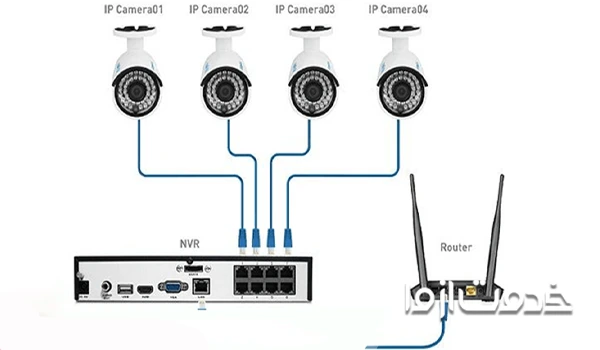

نقشه سیم کشی دوربین مدار بسته تحت شبکه

دوربین‌های تحت شبکه (IP) نسل جدید سیستم‌های نظارتی هستند. در این مدل، تصویر به‌صورت دیجیتال ارسال می‌شود و از کابل شبکه (CAT5e یا CAT6) برای انتقال داده و برق به‌صورت هم‌زمان استفاده می‌شود.

برخلاف سیستم آنالوگ، اینجا تمام دوربین‌ها به یک سوئیچ شبکه متصل می‌شوند و از آنجا به دستگاه NVR یا مستقیماً به مودم برای مشاهده از راه دور وصل می‌گردند.

 مراحل اجرای نقشه سیم کشی دوربین مدار بسته تحت شبکه به شرح زیر است:

1. از هر دوربین تا NVR، یک کابل شبکه Cat5e یا Cat6 برای دیتا بکشید.
2. همچنین، یک کابل برق دو رشته (2×0.75 یا 2×1 میلی‌متر) از منبع تغذیه تا دوربین بکشید.
3. کابل شبکه را با سوکت RJ45 پانچ کرده و به پورت LAN دوربین وصل کنید.
4. سر دیگر کابل شبکه را به سوئیچ شبکه یا NVR متصل نمایید.
5. کابل برق را به آداپتور 12V DC و ورودی تغذیه دوربین وصل کنید.
6. از سوئیچ شبکه به NVR و از NVR به روتر یا مودم اینترنت متصل شوید.
7. پس از روشن کردن تجهیزات، در نرم‌افزار NVR آدرس IP هر دوربین را تنظیم کنید.

برای مشاهده تصویر از راه دور، نرم‌افزارهای متنوعی وجود دارد. پیشنهاد می‌کنیم مقاله نرم افزار مشاهده دوربین مدار بسته از طریق اینترنت را بخوانید تا با روش تنظیم IP و دسترسی آنلاین آشنا شوید.

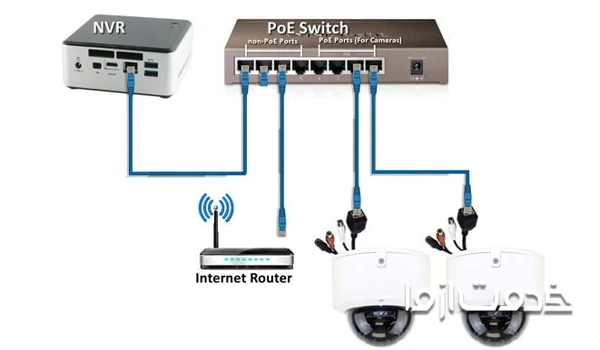

سیم کشی دوربین تحت شبکه با قابلیت PoE

سیستم‌های PoE (Power over Ethernet) تحول بزرگی در دنیای نظارت تصویری ایجاد کردند. در این فناوری، برق و داده از طریق همان کابل شبکه منتقل می‌شوند؛ یعنی دیگر نیازی به آداپتور جداگانه نیست.

این روش باعث صرفه‌جویی در هزینه، نظم بیشتر در کابل‌کشی و افزایش ایمنی می‌شود. البته باید مطمئن باشید هم دوربین و هم سوئیچ شبکه از PoE پشتیبانی می‌کنند.

مراحل نصب PoE به شرح زیر است:

1. برای هر دوربین، یک کابل Cat5e یا Cat6 تا سوئیچ PoE یا NVR PoE بکشید.
2. سر کابل را با سوکت RJ45 مطابق استاندارد T568B پانچ کنید.
3. سمت دوربین را به پورت شبکه دوربین وصل کنید.
4. سمت دیگر را به پورت PoE روی NVR یا سوئیچ PoE متصل کنید.
5. در این حالت، برق و دیتا از همان کابل تأمین می‌شود (بدون نیاز به آداپتور مجزا).
6. کابل شبکه از NVR به روتر یا مودم اینترنت متصل شود تا بتوانید از راه دور تصویر ببینید.
7. پس از روشن کردن دستگاه، دوربین‌ها به‌صورت خودکار در نرم‌افزار NVR شناسایی می‌شوند.

یادتان باشد که حتما در پروژه‌های بزرگ، از سوئیچ‌های PoE با منبع تغذیه مجزا استفاده کنید تا افت ولتاژ اتفاق نیفتد.

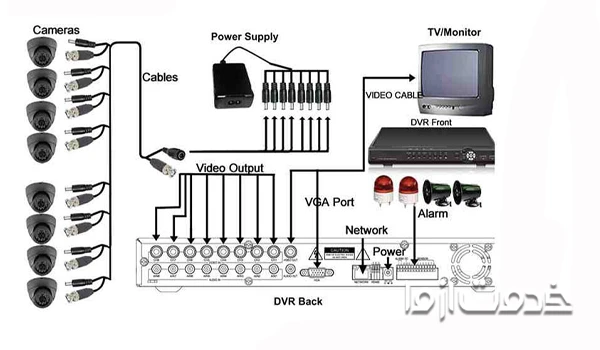

نقشه سیم کشی دوربین مدار بسته آنالوگ

سیستم‌های آنالوگ هنوز هم در بسیاری از ساختمان‌ها، مغازه‌ها و کارگاه‌ها و حتی برای نصب دوربین در ماشین استفاده می‌شوند. چون نصب‌شان ساده‌تر است و هزینه پایین‌تری دارند. در این مدل، هر دوربین با دو کابل مجزا به دستگاه DVR متصل می‌شود: یکی برای تصویر و یکی برای برق.

مراحل سیم کشی دوربین آنالوگ به شرح زیر است:

1. از هر دوربین تا محل DVR، یک کابل کواکسیال RG59 (برای تصویر) و یک کابل دو رشته مسی (برای برق) بکشید.
2. سر کابل تصویر را با کانکتور BNC به دوربین و سمت دیگر را به ورودی ویدیو DVR وصل کنید.
3. کابل برق را به ورودی 12 ولت DC دوربین متصل کنید.
4. سر دیگر کابل برق را به آداپتور 12 ولت یا پاور مرکزی وصل نمایید.
5. DVR را به مانیتور یا تلویزیون وصل کنید تا تصویر دوربین نمایش داده شود.
6. در صورت استفاده از چند دوربین، می‌توانید از یک پاور مرکزی 12 ولت با فیوز جدا برای هر کانال استفاده کنید.

اگر درباره حریم شخصی و مقررات نصب در ساختمان‌ها سؤال دارید، پیشنهاد می‌کنیم مقاله «مخالفت با نصب دوربین مدار بسته در آپارتمان» را بخوانید تا با قوانین مرتبط آشنا شوید.

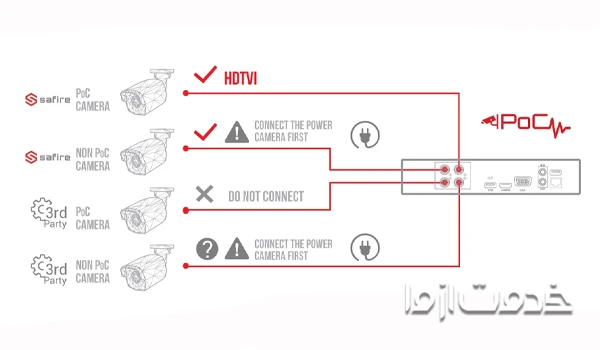

سیم کشی دوربین آنالوگ با قابلیت PoC

در فناوری PoC (Power over Coaxial) برق و تصویر از طریق یک کابل کواکسیال منتقل می‌شود , دیگر نیازی به سیم برق جداگانه نیست. این روش مخصوص سیستم‌های آنالوگ مدرن است و نصب را بسیار ساده‌تر می‌کند.

مراحل اجرای PoC به شرح زیر است:

1. از هر دوربین، یک کابل کواکسیال RG59 یا RG6 تا دستگاه DVR PoC بکشید.
2. سر کابل را در سمت دوربین، با کانکتور BNC نصب کنید.
3. سر دیگر کابل را نیز با کانکتور BNC به پورت PoC DVR متصل کنید.
4. دستگاه DVR PoC برق را از همان کابل برای دوربین ارسال می‌کند، پس نیازی به آداپتور جدا نیست.
5. دستگاه DVR را به منبع تغذیه اصلی و مانیتور متصل کنید.
6. پس از روشن‌کردن سیستم، دوربین به‌طور خودکار توسط DVR شناسایی و فعال می‌شود.

اگر به‌دنبال شغل نصب دوربین مدار بسته هستید، یادگیری طراحی نقشه سیم کشی دوربین مدار بسته و نصب حرفه‌ای آن، قدم اول برای ورود به این حوزه شغلی است.

سوالات متداول

نقشه نصب دوربین مدار بسته چگونه است؟

نقشه نصب دوربین مدار بسته در واقع یک طرح شماتیک است که مسیر تمام کابل‌ها، موقعیت دوربین‌ها، منبع تغذیه، دستگاه ضبط (DVR یا NVR) و اتصالات شبکه را نشان می‌دهد. این نقشه باید پیش از شروع نصب آماده شود تا همه‌چیز بر اساس اصول انجام شود.

تفاوت نقشه سیم کشی دوربین آنالوگ و تحت شبکه چیست؟

در سیستم‌های آنالوگ، داده‌ها از طریق کابل کواکسیال منتقل می‌شوند و هر دوربین نیاز به سیم برق جداگانه دارد. اما در سیستم‌های تحت شبکه (IP)، از کابل شبکه (CAT6 یا CAT5e) برای ارسال تصویر و برق استفاده می‌شود.

آیا می‌توان نقشه سیم کشی را بدون نرم‌افزار طراحی کرد؟

بله، اما فقط برای پروژه‌های ساده. شما می‌توانید با یک نقشه دستی (ترسیم‌شده روی کاغذ) مسیرها را مشخص کنید، اما در پروژه‌های بزرگ یا چندطبقه، حتماً باید از نرم‌افزارهایی مثل AutoCAD Electrical یا SmartDraw استفاده کنید تا از اشتباه در مسیر کابل‌ها و طول سیم جلوگیری شود.

طراحی نقشه نصب دوربین مدار بسته اولین کار برای نصب موفق و بی‌نقص است. داشتن نقشه، نه‌تنها کار نصب را سریع‌تر و تمیزتر می‌کند، بلکه در آینده هم برای نگهداری و تعمیر سیستم بسیار کمک‌کننده است.
