آموزش کامل نحوه سیم کشی دوربین مدار بسته در انواع مختلف
سیم کشی دوربین مداربسته را باید به عنوان یکی از اصلی‌ترین مراحل نصب این سیستم نظارتی و کنترلی در نظر بگیریم. اقدامات انجام‌شده در این زمینه نقش کلیدی و اصلی در روند انتقال تصویر و صدا دارند.
همچنین برق‌رسانی به دوربین‌ها هم باید با کمک سیم کشی انجام شود تا سیستم در هر شرایطی توانایی ضبط را داشته باشد. در بخش‌های بعدی با ما همراه شوید تا توضیحات بیشتر و کامل‌تری درباره انواع و نحوه سیم کشی دوربین مداربسته به صورت اصولی ارائه دهیم.
فهرست عناوین
انواع سیم کشی دوربین مداربسته
برای اینکه انتقال صدا و تصویر از دوربین‌ها و میکروفون به گیرنده و مانیتورها به بهترین نحو ممکن انجام شده و شما بتوانید با دقت بالایی نظارت کنید، نیاز به سیم کشی اصولی دارید. عوامل مختلفی مانند فاصله بین دوربین‌ها و دستگاه ضبط، شرایط محیطی، نوع دوربین و محل نصب می‌توانند بر روی نوع سیم کشی دوربین مداربسته اثرگذار باشند.
با کمک آموزش نصب دوربین مداربسته، اطلاعات دقیق‌تری در این زمینه به دست می‌آورید. در این بخش انواع سیم کشی‌ها و کابل‌های کاربردی در این پروسه را مورد بررسی قرار می‌دهیم.
- سیم کشی با کابل کواکسیال برای دوربین‌های آنالوگ و برخی از مدل‌های HD کاربردی است. این محصولات ساختار ساده و هزینه پایینی دارند و برای پروژه‌های متوسط مناسب هستند. از این مدل سیم کشی دوربین مداربسته بیشتر برای خانه، مغازه‌ها و مواردی که بودجه محدودی دارند استفاده می‌شود.
- سیم کشی با کابل شبکه برای دوربین‌های IP مناسب بوده و امکان انتقال هم‌زمان داده و برق را دارند. پهنای باند بالاتری دارند و برای سیستم‌های مدرن با رزولوشن بالا مناسب هستند.
- سیم کشی ترکیبی از کابل کواکسیال برای انتقال تصویر و کابل براق برای منبع تغذیه استفاده می‌شود. این روش برای سیستم‌های انالوگ و مواردی که نیاز به کابل‌کشی ساده دارند گزینه مناسب محسوب می‌شود.
- سیم کشی فیبر نوری برای پروژه‌های بزرگ و فاصله‌های طولانی بیشتر از 500 متر بهترین انتخاب است. سیستم‌های پیشرفته که به پهنای باند بسیار بالا نیاز دارند هم می‌توانند از این مدل سیم کشی برای اتصال دوربین به کامپیوتر استفاده کنند.
- سیم کشی بی‌سیم با کمک وای فای و فناوری‌های دیگری اتصالات انجام‌شده و هیچ نیازی به کابل‌کشی برای انتقال داده وجود ندارد. در آموزش نصب دوربین مداربسته بی سیم، شما به کابل‌کشی فقط برای منبع تغذیه نیاز خواهید داشت.
نحوه سیم کشی دوربین مداربسته
نحوه سیم کشی دوربین مدار بسته را می‌توانیم به عنوان یکی از مهم‌ترین مراحل نصب و اجرای این سیستم‌های امنیتی در نظر بگیریم. نحوه اتصال سیم دوربین مدار بسته باید بسته به نوع دوبین و شرایط مختلف مشخص شود. هر کدام از دوربین‌های مداربسته مختلف، به روش‌های متفاوت و با تجهیزات گوناگونی سیم کشی خواهند شد.
در این بخش به صورت کامل به بررسی سیم کشی دوربین مدار بسته می‌پردازیم تا اطلاعات دقیقی در این زمینه به دست آورید:

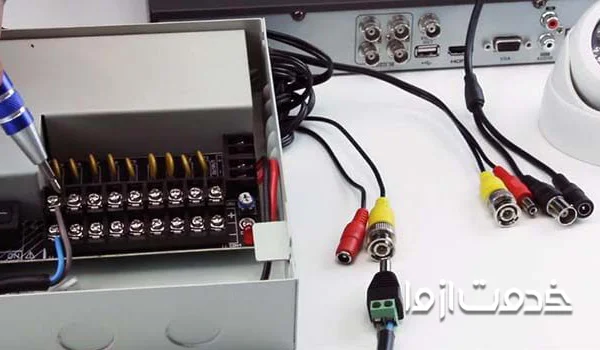

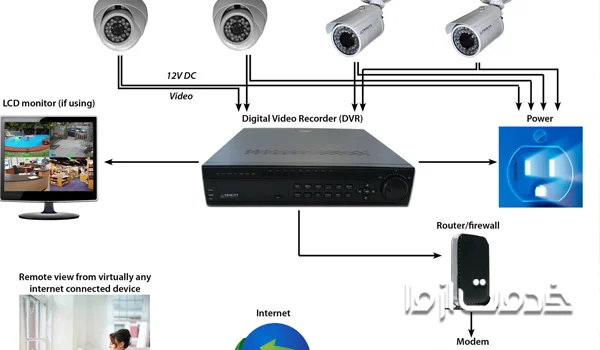

سیم کشی دوربین آنالوگ
دوربین‌های آنالوگ شامل گزینه‌های مختلفی مانند HD-TVI، HD-CVI یا AHD می‌شوند که برای سیم کشی آن‌ها به کابل کواکسیال نیاز داریم. این کابل برای انتقال داده و تصاویر مورد استفاده قرار گرفته و کابل جداگانه‌ای هم برای تغذیه نیاز است.
اصلی‌ترین تجهیزات مورد نیاز برای آموزش کابل کشی دوربین مدار بسته آنالوگ، باید به موارد زیر اشاره داشته باشیم:
- کابل‌های کواکسیال
- کانکتورهای BNS
- کابل برق دو رشته و آداپتور 12 ولت
- جعبه تقسیم یا داکت مخصوص برای محافظت از اتصالات
- دستگاه DVR برای ضبط تصاویر
برای اینکه نحوه کابل کشی استاندارد دوربین مداربسته را به صورت دقیق به اجرا برسانید، نیاز به کسب اطلاعات دقیق درباره مراحل این کار دارید. سیم کشی دوربین مدار بسته آنالوگ به صورت کلی بر اساس مراحل زیر انجام می‌شود.
- انتخاب بهترین، کوتاه‌ترین و امن‌ترین مسیر برای کابل‌کشی
- نصب کابل کواکسیال از دوربین ا دستگاه ضبط
- اتصال کانکتورها به دوربین و دستگاه ضبط
- سیم کشی کابل برق از آداپتور تا دوربین
- بررسی همه اتصالات با مولتی متر و تست اتصالات

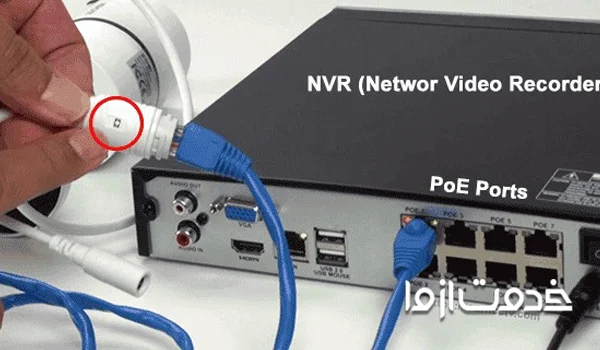

سیم کشی دوربین‌های تحت شبکه
دوربین‌های IP که به عنوان دوربین تحت شبکه شناخته می‌شوند از کابل‌های Cat5e، Cat6 یا Cat7 برای انتقال اطلاعات و برق استفاده می‌کنند. این سیستم‌ها به صورتی هستند که می‌توانند کیفیت بالای تصاویر را حفظ کنند، به همین دلیل برای پروژه‌های حرفه‌ای مناسب هستند.
تجهیزات مورد نیاز برای نصب دوربین داخل ماشین و یا فضاهای مختلف در این حالت به شرح زیر هستند:
- کابل شبکه مناسب
- کانکتورهای RJ45 برای اتصال کابل شبکه به دوربین و سوئیچ
- سوئیچ POE یا انژکتور POE برای تأمین برق با کمک کابل شبکه
- دستگاه NVR برای ضبط تصاویر
- داکت و یا لوله فلکسی برای محافظت از کابل‌ها و اتصالات
برای اینکه با نحوه سیم کشی دوربین مدار بسته در این حالت آشنا شویم، باید مطابق با مراحل زیر اقدام کنیم.
- موقعیت دوربین را انتخاب کنید و آن را نصب نمایید.
- کابل اترنت را از دوربین به سوئیچ شبکه یا NVR بکشید، با رعایت حداکثر طول کابل (100 متر برای Cat5e).
- کانکتور RJ45 را به دو سر کابل crimping کنید؛ یک سر به پورت اترنت دوربین و سر دیگر به سوئیچ.
- اگر از PoE استفاده می‌کنید، سوئیچ PoE را به منبع برق متصل کنید؛ در غیر این صورت، منبع تغذیه جداگانه برای دوربین وصل نمایید.
- دوربین را در شبکه تنظیم کنید. IP آدرس را تغییر دهید و با نرم افزار مشاهده دوربین مدار بسته از طریق اینترنت تست کنید تا تصویر آنلاین شود.
- امنیت شبکه را بررسی کنید (مانند تنظیم فایروال) و سیستم را برای دسترسی remoto پیکربندی نمایید.
سیم کشی دوربین بی‌سیم
دوربین‌های بی‌سیم یا وایرلس را باید به عنوان نسل جدیدی از این تجهیزات در نظر بگیریم. با کمک آموزش نصب دوربین مداربسته در این حالت، شما می‌توانید بدون نیاز به کابل‌کشی برای داده‌ها و تصاویر، سیستم نظارتی را نصب کنید.
از جمله اصلی‌ترین تجهیزات مورد نیاز برای نصب در این حالت باید به دوربین بی‌سیم با پشتیبانی از وای فای، روتر یا اکسس پوینت با سیگنال قدرتمند، آداپتور برق 12 ولت یا با باتری، نرم‌افزار و یا NVR برای مدیریت تصاویر اشاره کنیم. مراحل اجرای این مدل از سیم کشی به هم به صورت زیر است:
- نصب دوربین در بهترین موقعیت
- تأمین برق مورد نیاز از آداپتور تا دوربین
- اتصال به شبکه از طریق وای فای
- تنظیمات نرم‌افزاری رزولوشن، نرخ فریم و ذخیره‌سازی
- تست سیگنال مورد نیاز

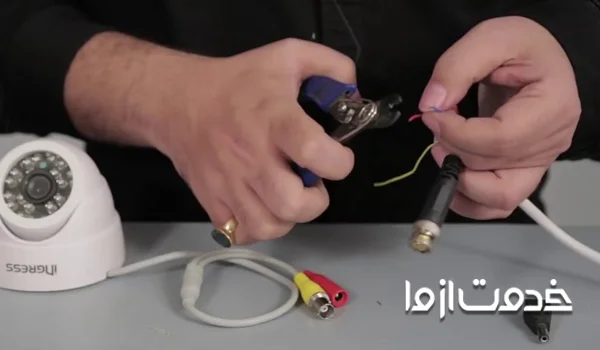

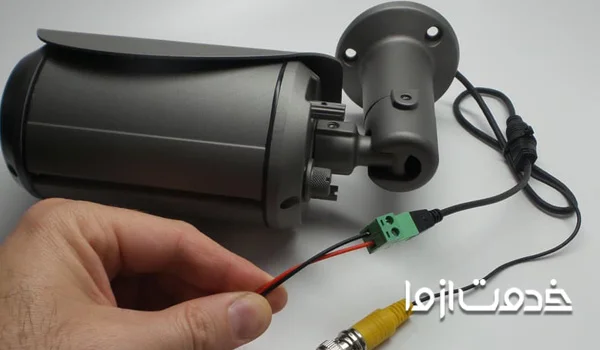

سیم کشی دوربین مداربسته HD آنالوگ ( مانند AHD، TVI، CVI)
این نوع دوربین‌ها ترکیبی از فناوری آنالوگ و دیجیتال هستند که کیفیت HD را بر روی کابل‌های کواکسیال ارائه می‌دهند. آن‌ها جایگزینی برای سیستم‌های آنالوگ قدیمی بوده و با DVRهای هیبریدی سازگارند. سیم‌کشی مشابه آنالوگ است؛ اما از کابل‌های با کیفیت بالاتر استفاده می‌شود تا سیگنال HD حفظ شود. لوازم مورد نیاز برای نصب دوربین آنالوگ HD عبارتند از:
- کابل کواکسیال RG59 یا بالاتر (با کیفیت HD برای جلوگیری از افت سیگنال)
- کانکتورهای BNC (سازگار با HD)
- منبع تغذیه DC 12V (آداپتور)
- دستگاه DVR هیبریدی (پشتیبانی از AHD/TVI/CVI)
- ابزارهای جانبی مانند بالون ویدئویی (برای مسافت‌های طولانی) و مولتی‌متر
مراحل سیم کشی دوربین مدار بسته اچ دی آنالوگ عبارتند از:
- دوربین را در مکان مورد نظر نصب کنید.
- کابل کواکسیال را از دوربین به DVR بکشید و از بالون استفاده کنید اگر مسافت بیش از 300 متر باشد.
- کانکتور BNC را به کابل متصل کنید؛ خروجی دوربین به ورودی DVR.
- منبع تغذیه را به دوربین وصل کنید و از ولتاژ مناسب اطمینان حاصل نمایید.
- DVR را تنظیم کنید تا فرمت HD (AHD/TVI/CVI) را تشخیص دهد و تصویر را تست کنید.
- اتصالات را برای نویز یا افت کیفیت بررسی و در صورت نیاز، کابل را تعویض کنید.
سیم کشی با فیبر نوری
همان‌طور که در بخش‌های قبلی هم به این موضوع اشاره کردیم، یکی از بهترین روش‌ها که به عنوان نحوه اتصال دوربین مداربسته در پروژه‌های بزرگ با فواصل طولانی انتخاب می‌شود، روش فیبر نوری است.
این روش برای انتقال داده‌های پرحجم بدون کمترین افت کیفیت، انتخاب ایده آلی محسوب می‌شود. اصلی‌ترین تجهیزات مورد نیاز در این روش به شرح زیر هستند:
- کابل فیبر نوری
- مبدل‌های فیبر به اترنت
- سوئیچ شبکه و NVR متناسب با فیبر نوری
- کانکتورهای مخصوص فیبر نوری
- دستگاه‌های فیوژن اپلایس برای اتصال فیبر
بعد از آشنایی با این روش و تجهیزات مورد نیاز، احتیاج به کسب اطلاعات درباره مراحل انجام آن دارید تا بتوانید آموزش کابل کشی دوربین مدار بسته را به صورت کامل پشت سر بگذارید.
- انتخاب بهترین مسیر با کمترین خمش و فشار فیزیکی
- نصب کابل فیبر نوری در لوله‌های محافظ
- اتصال فیبر نوری با فیوژن اپلایس و مبدل‌ها
- اتصال به شبکه
- اجرای تنظیمات شبکه
- تست سیستم با دستگاه تستر فیبر
موارد مهم در سیم کشی دوربین مداربسته
سیم کشی دوربین مداربسته باید با کمک تجهیزات اصولی و حرفه‌ای و به صورت کاملا دقیق انجام شود. هرگونه ایراد و اشتباه در این پروسه می‌تواند مشکلات جدی در ضبط تصاویر و کیفیت خروجی به دنبال داشته باشد. به همین دلیل در روند نحوه کابل کشی استاندارد دوربین مداربسته، باید به نکات خاصی توجه داشته باشید تا بتوانید به بهترین نتیجه ممکن برسید.
از جمله اصلی‌ترین موارد مهم و مؤثر می‌توانیم به موارد زیر اشاره داشته باشیم:
- انتخاب کابل‌های باکیفیت و مناسب باری کاهش نویز و جلوگیری از افت سیگنال
- مدیریت طول کابل در محدوده استاندارد
- استفاده از تقویت‌کننده سیگنال و یا سوئیچ برای فواصل طولانی
- محافظت از کابل‌ها با کمک داکت و یا لوله‌های فلکسی در برابر آسیب‌های مختلف
- استفاده از کانکتورهای استاندارد
- تأمین برق به صورت پایدار با کمک آداپتور
- برچسب‌گذاری کابل‌ها برای مدیریت و شناسایی آن‌ها در صورت نیاز به عیب‌یابی
- تست اتصالات با تستر شبکه قبل از راه‌اندازی آن‌ها
- رعایت همه استانداردهای ایمنی برای جلوگیری از آتش‌سوزی و مشکلات مشابه
- توجه به شرایط ایمنی مانند استفاده از جعبه تقسیم ضد آب، جلوگیری از خمش فیبر نوری و ...
یکی از مهم‌ترین موضوعاتی که در روند نصب دوربین مخفی و یا انواع مختلف دوربین مداربسته باید در نظر داشته باشید، نحوه سیم کشی دوربین مدار بسته است. این بخش از مراحل نصب سیستم نظارتی اهمیت بسیار بالایی داشته و می‌تواند بر روی عملکرد و کیفیت تصاویر دریافتی اثرگذار باشد.
برای سیم کشی دوربین مداربسته به صورت اصولی، شما نیاز به نیروهای متخصص و حرفه‌ای دارید که بتوانند این مراحل را در کوتاه‌ترین زمان پشت سر بگذارند. پس درخواست خدمات خود را در خدمت از ما ثبت کنید تا در کوتاه‌ترین زمان ممکن بتوانید به این افراد دسترسی داشته باشید.
