لوله کشی آبگرمکن دیواری چه اصولی دارد؟
هنگام نصب آبگرمکن‌دیواری، باید اصول نصب و ایمنی مربوط به لوله کشی آبگرمکن دیواری رعایت شود. در محل نصب آبگرمكن علاوه بر وجود دودكش با قطر مناسب، وجود لوله‌های آب سرد و آب گرم و لوله گاز با قطر و ارتفاع مناسب ضروری است.بنابراین دسترسی به بهترین آبگرمکن دیواری و امکانات این وسیله مستلزم رعایت اصول در اجرای لوله کشی و راه اندازی صحیح آن است.
در حین اجرای لوله کشی آبگرمکن دیواری و پکیج از نکاتی مثل تفاوت پکیج و آبگرمکن در ساختار و تنظیمات غافل نشوید. در این مطلب نحوه اتصال لوله‌های آب سرد و گرم به آبگرمکن، اتصال لوله گاز و نصب دودکش و به طور کلی لوله کشی آبگرمکن دیواری را مورد بررسی قرار می‌دهیم.

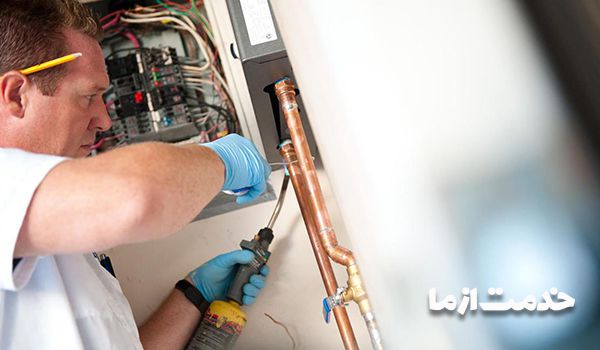

اتصال لوله‌های آب سرد و آب گرم به آبگرمکن
در برخی مواقع علت روشن نشدن شمعک آبگرمکن دیواری و همین طور گرم نشدن آب در آبگرمکن دیواری نشت در لوله‌های منتهی به این وسیله و یا عدم رعایت اصول در نصب و راه اندازی آن‌هاست. در این بخش به نکات مهمی در نصب و راه ندازی آبگرمکن اشاره خواهیم داشت.
- لوله آب سرد را از قسمت پایین و سمت راست و لوله آب گرم از قسمت پایین و سمت چپ به محل اتصال آبگرمكن متصل می‌گردند.
- بــرای قطع و وصل كردن جریان آب آبگرمکن، از شیر ربع گرد استفاده کنید. این شیر به دهانه خروجی لوله آب سرد روی دیوار وصل می‌شود.
- برای اتصال لوله‌های آب سرد و آب گرم باید از لوله مسی مخصوص استفاده کنید. در موقع اتصال لوله مسی به شیر و رگولاتور آب آبگرمكن واشرلاستیکی باید به کار برده شود.
- قبل از اتصال لوله مسی مخصوص به لوله آب گرم باید از یك مغزی برنجی 0.5 اینچ استفاده کنید. این مغزی دارای دو سردنده كوتاه و بلند است كه سردنده بلند آن با استفاده از نوار تفلون به زانویی لوله آب گرم روی دیوار متصل می‌شود.
- برای اتصال لوله مسی به سردنده كوتاه مغزی، برنجی و مغزی خروجی آبگرمكن، مهره برنجی، واشر فلزی و واشر فیبری یا لاستیکی مخصوص را از روی قسمت صاف لوله مسی عبور دهید. سپس مهره‌های برنجی را در محل‌های اتصال محکم کنید.
- مهره‌های برنجی را ابتدا با دست و سپس با آچارتخت یا آچارفرانسه مناسب ببندید.
- برای جلوگیری از پیچیده شدن لوله مسی حول محور لوله و از فرم خارج شدن آن، از دو عدد آچار استفاده کنید.
- محل اتصال‌های انجام شده را پس از باز كردن شیر تغذیه از نظر آب بندی بودن بررسی کنید و در صورت وجود نشت، نسبت به رفع آن اقدام کنید.اگر همراه آبگرمكن لوله‌های مسی وجود ندارد، میتوانید شیلنگ‌های فشار قوی مخصوص و واشر مخصوص به کار ببرید.

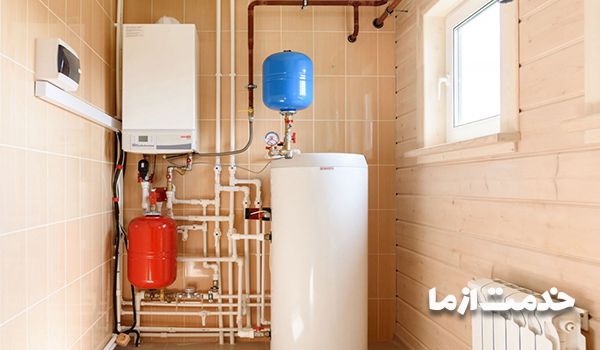

- ورودی و خروجی آبگرمکن دیواری مورد بررسی قرار بگیرد.
- ورودی آب سرد آبگرمکن دیواری را حتما بررسی نمایید.
لوله کشی آبگرمکن دیواری | اتصال لوله گاز به آبگرمکن
- دهانه انتهایی لوله گاز آبگرمكن به یك شیر برنجی ربعگرد مجهز است، تا امــکان قطع و وصل جریان گاز را فراهم کند.
- این شیر فقط گاز ورودی به آبگرمكن را كنترل می‌كند و نباید انشـعاب دیگری از آن گرفته شود. ارتفاع این شیر از كف حدود 120 سانتی متر است.
- برای اتصال شیرگاز به آبگرمكن از شیلنگ لاستیکی مخصوص همراه با بست فلزی استفاده کنید. اتصال شیلنگ به شیرگاز توسط سرشیلنگ برنجی انجام می‌شود و برای گازبندی نمودن محل اتصال سرشیلنگ به شیر از نوار تفلون استفاده می‌گردد.
- پس از نصب شیلنگ، محل اتصال آن به شیر گاز و آبگرمكن را از نظر نشت گاز آزمایش کنید. برای نشت یابی باید از محلول آب و مایع صابون استفاده کنید. به هیچ وجه از شعله کبریت یا فندک برای نشت یابی استفاده نکنید.
- در صورت وجود نشت گاز، ابتدا باید برای رفع آن اقدام كنید و دوباره تست نشت یابی را انجام دهید تا از عدم نشت گاز اطمینان حاصل کنید.
- با دسترسی به پیچ تنظیم شمعک آبگرمکن و دیواری پس از برقراری اتصال نحوه روشن شدن شمعک یا راه اندازی آبگرمکن را با رعایت نکات ایمنی انجام دهید.
جهت نصب لوله کشی آبگرمکن دیواری به چه مواردی بیشتر باید توجه شود؟
- نقشه لوله کشی آبگرمکن دیواری
- طریقه لوله کشی آبگرمکن دیواری
- نحوه لوله کشی آبگرمکن دیواری
- ورودی آب سرد آبگرمکن دیواری بوتان
- نصب دودکش آبگرمکن
- آموزش تصویری نصب آبگرمکن دیواری بوتان
- نقشه لوله کشی آبگرمکن زمینی
- طریقه نصب آبگرمکن دیواری گازی
- نصب آبگرمکن دیواری بوتان b3115
- ورودی و خروجی آبگرمکن دیواری
[لینک پیشنهادی: طریقه نصب و لوله کشی آبگرمکن ایستاده]
لوله کشی آبگرمکن دیواری | نصب دودکش آبگرمکن
- بــرروی كلاهک تعدیل آبگرمكن لوله دودكش عمودی به طول حدود 250 میلی متر قرار گیرد. پس از آن میتوانید از زانویی استفاده کنید.
- در مسیر دودكش آبگرمكن به دودكش ساختمان، حداکثر میتوانید از دو عدد زانویی با زاویه 90 درجه استفاده کنید.
- لوله رابط دودكش باید از سمت دستگاه به سمت دودكش قائم و در جهت جریان محصولات احتراق شیب داشته باشد.
- دقت داشته باشید که جنس لولــه دودكش، زانویی‌ها و كلاهك H حتما از ورق فولادی گالوانیزه باشد و كاربرد لوله‌های قابل انعطاف (خرطومی یا آكاردئونی) ممنوع است.
- فراموش نکنید که حتما قبل از اقدام به نصب دودكش آبگرمكن لازم است از باز بودن مسیر دودكش ساختمان اطمینان پیدا کنید.
- دهانه خروجی دودكش برروی بام باید حداقل یك متر از كف پشت بام بالاتر باشد و از دیوارهای جانبی نیز حداقل 3 متر فاصله داشته باشد. درصورتی كه فاصله كمتر از 3 متر باشد، انتهای دودكش باید حداقل 60 سانتیمتر از بلندترین دیوار مجاور بالاتر قرارگیرد.
- به یاد داشته باشید که نصب كلاهک H برروی دهانه خروجی دودكش ضروری است.
