سیم کشی کولر آبی

سیم کشی کولر یکی از اقدامات تخصصی و ضروری برای راه اندازی و نصب کولر آبی و گازی است. آشنایی با کلیات نقشه سیم کشی موتور کولر آبی به شما در روند سیم کشی کولر، کمک زیادی می‌کند.

سیم کشی کولر آبی طبق رنگ بندی و اجرای نقشه سیم کشی کولر آبی از سری اقداماتی بوده که بهتر است تحت نظارت افراد متخصص اجرا شود. برای بهره‌مندی از امکانات کولر در فصول گرم در وهله اول نیازمند سیم کشی کولر و راه اندازی صحیح آن می‌باشد.

اگر شما فردی فنی هستید و تمایل دارید که کار سیم کشی کولر آبی را خودتان انجام دهید، ما در این محتوا به آموزش صفر تا صد آن پرداخته ایم.



سیم کشی کولر آبی کوچک، سیم کشی کولر آبی آزمایش، سیم برق موتور کولر آبی و در نهایت آشنایی با نوع تجهیزات مثل سیم ارت کولر آبی در راستای یادگیری و اجرای سیم کشی کولر مورد بررسی قرار گرفته است. در این مطلب، سیم کشی کولر بر اساس نقشه و آشنایی با نحوه سیم کشی کولر آبی ارائه می‌شود.



ضرورت سیم کشی کولر برای ساختمان

سیم کشی کولر آبی بر اساس نقشه یکی از اقدامات ضروی برای کاربرد این وسیله سرمایشی در ساختمان است. استفاده زیاد از انواع اسپیلت و کولر گازی و آبی در فصول مختلف سال برای جریان هوای گرم و سرد در محیط منزل توجه و نیاز به سیم کشی کولر آبی را ضرورت بخشیده است.

علاوه بر نصب اولیه این دستگاه، سیم کشی کولر از سری اقداماتی بوده که در مواقع بروز مشکل در سیستم عملکردی آن باید مورد بررسی قرار گیرد. این عوامل بطور کلی بر اهمیت سیم کشی صحیح کولر در هنگام نصب و تعمیر کولر آبی افزوده است.



نقشه سیم کشی کولر آبی



نقشه سیم کشی کولر آبی

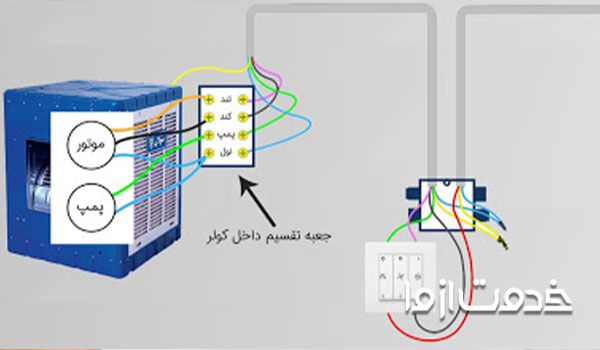

اصولا نقشه سیم کشی برق کولر آبی، بر روی بدنه کولر و یا موتور آن ترسیم شده است، زیرا که هنگام بروز مشکل و ایراد، بررسی همین نقشه سیم کشی کولر آبی، به رفع مشکل کمک زیادی، می‌کند. در کل دو لوله برق در نقشه سیم کشی کولر وجود دارد که هر یک از لوله ها به شرح زیر است:

  • مطابق شکل زیر، یکی از لوله‌ها از جعبه تقسیم ساختمان، تا محل نصب کلید کولر آبی تعبیه شده است. در این لوله، سیمهای فاز، نول و ارت از جعبه تقسیم ساختمان وارد محل نصب کلید کولر می‌شود.
  • لوله برق بعدی از محل نصب کلید کولر تا محل نصب کولر و جعبه تقسیم داخل کولر کشیده شده است. سیم های موجود در این لوله، سیم دور تند، سیم دورکند، سیم پمپ و سیم ارت می‌باشد، که سیم ارت مستقیما به کولر وصل می‌شود و وارد جعبه تقسیم نمی‌شود.



سیم کشی کولر ابی طبق رنگ بندی



آشنایی با سیم‌ها برای سیم کشی کولر آبی

سیم کشی کولر آبی یکی از مواردی است که مهندسین برق به آن تسلط دارند. برای سیم کشی کولر آبی، از جعبه فیوز گرفته تا کلید آن از سه رشته سیم 5/2 استفاده می کنیم.یکی از سیم ها برای فاز یکی برای نول یکی برای ارت تعبیه می‌شود.

فاصله بین خود کولر تا کلید کولر، یک سیم 5/1 متر پنج مفتولی نیاز دارد. یکی برای نول، یکی برای دور تند، یکی برای دور کند، یکی برای پمپ و یکی برای ارت است. اگر سیستم برق ساختمان بدون ارت است ، سیستم برق کشی آن فرق می کند.



سیم کشی کولر آبی کوچک



سیم کشی کولر آبی بر اساس نوع موتورهایی که برای این وسایل سرمایشی در نظر گرفته شده صورت می‌گیرد. موتور کولر آبی تک فاز، موتور کولر آبی سه فاز، سیم کشی کولر آبی با خازن و بدون خازن نمونه‌ای از این موارد است. در این بخش به روش‌های اموزش و اجرای سیم کشی کولر آبی بر اساس هر کدام از این موارد، اشاره مختصری خواهیم داشت.



نحوه سیم کشی کولر آبی

انتخاب تعداد سیم در سیم کشی کولر آبی، ستگی به این دارد که ساختمان دارای سیم ارت است یا خیر. در ادامه به بررسی این دو حالت پرداخته ایم:

  • اگر ساختمان سیم ارت نداشته باشد: از دو کابل 4 سیم و 2 سیم و 5 فیش استفاده می کنید؛ که کابل 4 سیم برای اتصال بین کلید کولر و جعبه تقسیم است و کابل دو سیم برای اتصال جعبه تقسیم ساختمان و کلید کولر است.
  • اگر ساختمان دارای سیم ارت باشد: در چنین شرایطی از یک کابل 5 سیم و یک کابل 3 سیم استفاده می کنید، که کابل 5 سیم برای اتصال بین کلید و جعبه تقسیم کولر و از کابل 3 سیم برای اتصال بین جعبه تقسیم ساختمان و کلید کولر استفاده می‌شود.

در ادامه با انواع رنگ سیمها و نحوه اتصال سیمها به یکدیگر آشنا می‌شوید که به ترتیب از مراحل مهم سیم کشی کولر آبی می‌باشد.



نحوه سیم کشی کولر آبی



رنگ انواع سیمها در سیم کشی کولر

روی جعبه تقسیم کولر، 3 کلمه انگلیسی نوشته شده است که راهنمای شما برای سیم کشی می‌باشد، در جدول زیر این 3 کلمه، معنی هر کدام و رنگ سیم آنها را به صورت تفکیک شده آورده ایم.



کلمه معنی رنگ سیم
کلمه HI دور زیاد سیم آن به رنگ مشکی است
کلمه COM  به معنی مشترک  سیم آبی رنگ
کلمه LO دور کند سیم قهوه ای رنگ



سیم ارت که به رنگ زرد می باشد هم، یکی از سیم‌هایی است که در سیم کشی کولر آبی استفاده می‌شود. کابل های 5 رشته ای شامل 2 عدد سیم مشکی، یک سیم قهوه ای، یک سیم آب و سیم زرد رنگ یا همان ارت است و کابل 3 رشته ای شامل، یک سیم آبی رنگ (نول)، سیم مشکی رنگ (فاز) و سیم زرد رنگ که همان سیم ارت است می‌باشند.



نحوه اتصال سیمها در برق کشی کولر

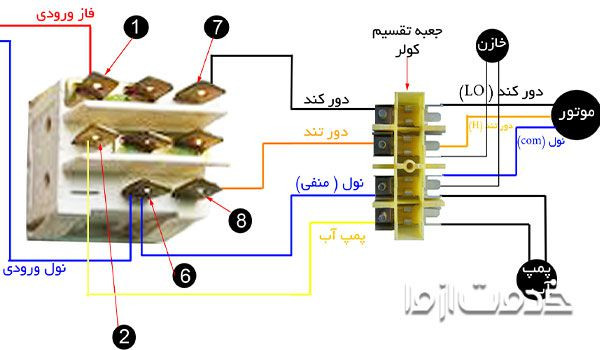

حالا که با رنگ و نوع هر یک از سیمها آشنا شده ایم، باید بدانیم که هر سیم به کجا متصل می‌شود. برای اتصال کابل 4 رشته ای که برای اتصال سیمهای موتور به جعبه تقسیم کولر به صورت زیر عمل کنید:

  • پیچ HI (مشکی) به سیم دور زیاد
  • پیچ LO (قهوه ای) به سیم دور کم
  • پیچ COM به سیم نول (آبی )

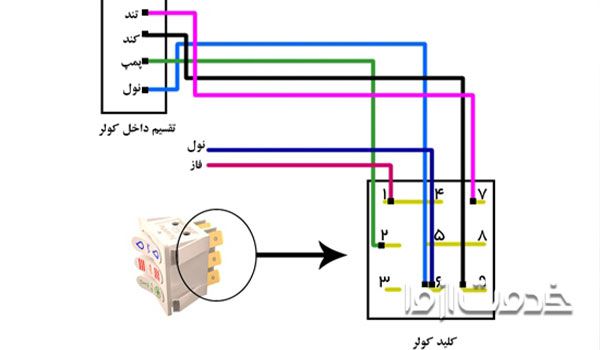

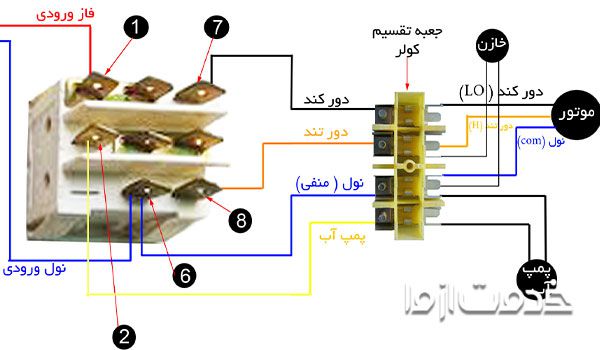

حالا نویت اتصال کلیدها به کولر است که بهتر است، به شکل زیر نگاه کنید و ادامه توضیحات ما را بخوانید تا دقیقا بدانید که هر سیم به کجا متصل می‌شود.

  • سیم فاز به ترمینال شماره 1 وصل شود.
  • سیم پمپ کولر به ترمینال شماره 2 وصل شود.
  • سیم نول به ترمینال شماره 6 متصل شود.
  • سیم دور تند هم به ترمینال شماره 7 وصل شود.



سیم کشی کولر آبی با خازن

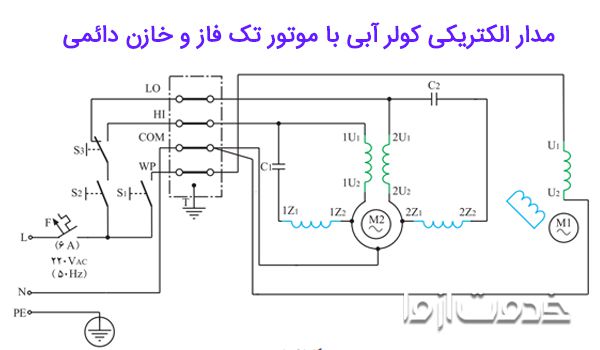

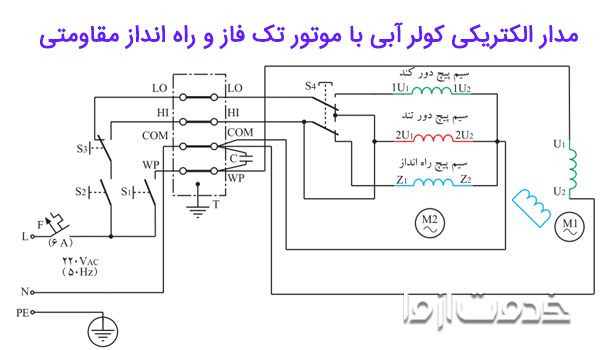

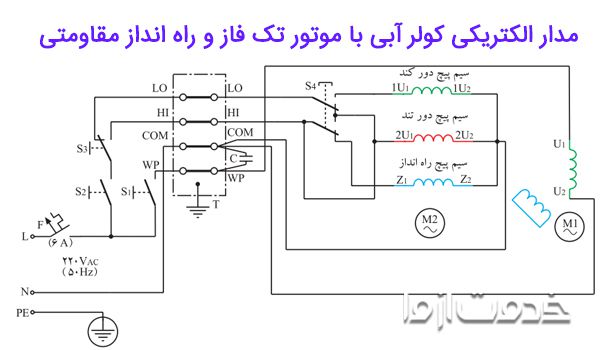

نقشه سیم کشی موتور کولر آبی با خازن

سیم کشی کولر آبی با برقراری ارتباط و اتصالات از کانکتور به موتور این وسیله سرمایشی جهت هدایت و جریان برق مورد نیاز برای راه اندازی را شامل می‌شود. نقشه سیم کشی کولر آبی با خازن جهت افزایش گشتاور موتور در لحظه عملکرد طراحی شده و اجرا می‌شود.

تجهیزات طراحی شده برای اجرای سیم کشی کولر، خازن بسته شده بصورت سری با سیم پیچ کمکی است. خازن بسته شده نوع الكترولیتی با ظرفیت بالا است. همین طور در مدار سیم پیچ از یک كلید گریز از مركز برای خارج كردن سیم پیچ كمكی و خازن پس از رسیدن به %۷۵ دور نامی استفاده شده است.



نقشه سیم کشی کولر آبی با خازن



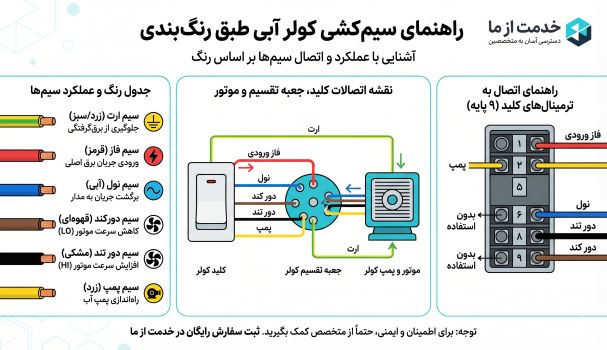

سیم کشی کولر ابی طبق رنگ بندی

در سیم کشی کولر آبی طبق رنگ بندی، باید توجه داشته باشید که رنگ زرد یا سبز را به عنوان سیم ارت در نظر گرفته می‌شود. در برخی مواقع رنگ سیم ارت متفاوت بوده و تنها رگه‌هایی از رنگ زرد و سبز بر بدنه آن مشخص می‌گردد.

امروزه یکی از روش‌های یادگیری سیم کشی کولر آبی بر اساس رنگ بندی سیم‌های حامل جریان برق برای برقراری اتصال بین کانکتور و دستگاه است.

از قسمت جعبه تقسیم ساختمان دو رنگ سیم مشکی و آبی به کلید کولر متصل می‌شود که یکی از آنها نول و دیگری فاز است. برای تشخیص این دو باید از فازمتر کمک بگیرید، اگر فازمتر بعد از تماس با نوک سیم روشن شد، یعنی این سیم فاز است. اما رنگ و مفهوم هر کدام از سیم‌هایی که درکلید کولر است به چه معناست؟ ما در جدول زیر هر کدام از این رنگ ها را توضیح داده ایم.

جدول سیم کشی کولر آبی طبق رنگ بندی

رنگ سیم نوع کلید
سیم آبی رنگ سیم آبی رنگ مربوط به پمپ آب است و شما باید آن را به پایه کلید پمپ وصل کنید.
سیم قرمز رنگ سیم رنگ قرمز باید به کلید موتور کولر وصل شود.
سیم قهوه ای و مشکی که مربوط به کلید دور تند و دور کند کولر می‌باشند.



نقشه کلید برای سیم کشی کولر آبی

سیم کشی انجام شده از کلید‌های مخصوص به قسمت‌های تعیین شده برای شروع فعالیت کولر بر اساس یک نقشه قابل انجام است. هر کدام از این کلید‌ها با سیم کشی مخصوص به خود با بخش‌های اصلی کولر در ارتباط بوده و جریان برق در قسمت‌های مختلف را هدایت می‌کنند. جهت نصب کلید کولر توکار کولر آبی لازم است ابتدا با انواع کلید بر اساس دسته بندی زیر آشنا شوید:

  • یک کلید برای واتر پمپ
  • یک کلید برای موتور
  •  یک کلید برای تغیر دور تند و کند کولری



فیلم اموزش سیم کشی کولر ابی



در این نوع کولر، آب به وسیله الکتروپمپ از تشک پایینی به سمت ناودان‌ها در بالای پوشال رانده می شود. در این هنگام روی پوشال می‌ریزد و پوشال‌ها را خیس می‌کند. الکتروفن هوارا از بین پوشال‌های خیس عبور می‌دهد و به سمت کانال کولر هدایت می‌کند. عبور هوا از روی پوشال‌ها باعث تبخیر شدن آب می‌شود. آب برای تبخیر شدن گرمای هوای جعبه بیرونی کولر را جذب می‌کند و باعث خنک شدن هوا می‌شود.



نحوه سیم کشی کولر گازی

نحوه سیم کشی کولر گازی، به نسبت سیم کشی کولر آبی، با توجه به جدا بودن یونیت داخلی و خارجی از یکدیگر، دارای پیچیدگی‌های بیشتری است. سیم کشی کولر گازی بر اساس انواع کولر گازی مثل کولر گازی ایستاده، کولر گازی سقفی، کولر گازی داکتی، کولر گازی یک تکه یا پنجره ای، کولر گازی دوتکه (اسپلیت) و کولر گازی پروتال (قابل حمل) در مراحل خاصی قابل انجام است.

این کولر به سرعت از گرمای محیط می‌کاهد و تهویه خوب و مطبوعی ایجاد می‌کند. رطوبت را افزایش نمیدهد و مناسب برای محیط‌های شرجی است، مصرف انرژی آن از کولرهای آبی بیشتر است.



سیم کشی کولر ابی



اگر کولر گازی شما کار نمی‌کند احتمالا سیم‌های برق ورودی کولر گازی مشکل دارد برای سیم کشی کولر گازی بهتر است از سیم 5/12 استفاده شود، دقت کنید که از سیم‌های چسب خورده استفاده نکنید، زیرا سیم برق دچار گرمای زیادی می‌شود که بسیار خطرناک است.



نکات مهم در خصوص سیم کشی کولر

بهبود عملکرد کولر، افزایش عمر مفید کولر، عدم قطعی بی مورد، کاهش اتصالی و قطع شدگی فیوز از جمله مواردی بوده که تاثیر سیم کشی کولر آبی و گازی بطور صحیح را بیان می‌کند. به کارگیری افراد متخصص برای نصب کولر در همان ابتدا و همین طور اعزام تکنسین کاربلد برای تعمیر کولر و بررسی سیم کشی آن در دسترسی به امکانات این وسیله سرمایشی بدون دغدغه تاثیر بسزایی دارد.

امروزه بازار آنلاین "خدمت از ما" با فراهم آوری شرایط لازم جهت ثبت سفارش رایگان از طریق سایت و اپلیکیشن دسترسی به خدمات سیم کشی در محل را برای شهرهای مختلف سهولت بخشیده است.

برآورد قیمت سیم کشی کولر آبی

هزینه های مربوط به سیم کشی کولر آبی و گازی بر حسب میزان اتصالی برق و تعمیرات وابسته به آن، متفاوت است . عواملی مانند تغییرات در سیم کشی ساختمان و دستکاری برق ساختمان تاثیر مستقیمی برروی کولر اسپلیت و کولر آبی خواهد گذاشت اما خارج از تمام این پارامتر های متغییر لازم به ذکر است که تعرفه سیم کشی ساختمان ، سیم کشی کولر آبی و همچنین برق ساختمان یک هزینه ثابت دارد.



در این محتوا به بررسی کامل سیم کشی کولر آبی و گازی پرداختیم و توضیحاتی پیرامون نقشه سیم کشی کولر آبی دادیم. اگر شما تجربه ای در این زمینه ندارید، بهتر است که حتما از یک متخصص نصب کولر آبی کمک بگیرید.
