آموزش سیم پیچی موتور کولر

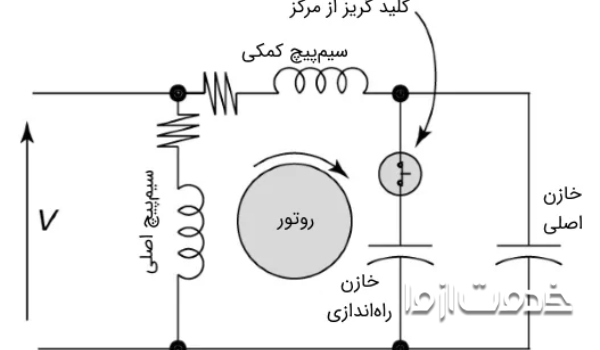

سیم پیچی موتور کولر یک بخش کلیدی در ساختار موتور این دستگاه است. موتور کولرهای آبی بیشتر از مدل تکفاز هستند و دو سیم پیچ دارند: سیم پیچی اصلی موتور کولر که مقاومت بیشتری دارد و تولید میدان مغناطیسی را به عهده دارد؛ و سیم پیچی کمکی با مقاومت کمتر که جهت چرخیدن موتور را مشخص می‌کند.
در این مطلب با نحوه سیم پیچی دینام کولر و نکات مربوط به آن آشنا می‌شوید. همچنین در صورت نیاز می‌توانید درخواست خود را ثبت کرده تا برترین تعمیرکاران کولر شهرتان با شما ارتباط بگیرند.
فهرست عناوین
علائم خرابی سیم پیچی موتور کولر چیست؟
اگر کولرتان کار نمی‌کند، متهم اصلی لزوما و همیشه موتور نیست. پس چطور می‌توانیم بفهمیم آیا سیم پیچی موتور سوخته است یا اینکه مشکل دیگری وجود دارد؟
هرموقع بوی سوختگی کولر آبی از کانال کولرتان حس کردید و بلافاصله کولر از کار افتاد، احتمالا مشکل از سیم پیچی است. در این حالت موتور دیگر روشن نمی‌شود، و نمی‌تواند پروانه یا حلزونی کولر را بچرخاند. اساسا وظیفه سیم پیچی هم همین است: انتقال انرژی الکترومغناطیسی به روتور و چرخاندن این بخش‌ها.
اگر هم سیم پیچی دینام کولر را بررسی کنید، خواهید دید که سیم‌های درخشان مسی یا آلومینیومی آن سیاه شده‌اند. همه این نشانه‌ها به شما می‌گویند که زمان تعویض سیم پیچی موتور (یا تعویض دینام کولر) فرا رسیده است. بعضا کار نکردن دور تند کولر نیز می‌توانید به دلیل این مشکل باشد. علت کار نکردن دور تند کولر آبی را اینجا بخوانید.
دلیل سوختن سیم پیچی دینام کولر
سوختن موتور کولر در واقع چند مدل دارد: نیم سوز شدن موتور کولر، سوختگی کلی، از بین رفتن یک فاز و یا سوختن سیم‌پیچ راه‌انداز. در ادامه دلایل این اتفاقات را کوتاه مرور می‌کنیم:
- ناکافی بودن میزان سیم در سیم پیچی موتور کولر آبی به دلیل قیمت بالای سیم
- نامرغوب بودن هسته آهنی و عایق‌بندی بین ورقه های فلزی و ترانس‌ها
- آلودگی و خاک گرفتگی یاتاقان کولر که منجر به قفل کردن آن می‌شود (نحوه رفع گیرپاژ موتور کولر را اینجا بخوانید).
- استفاده از سیم‌های لاکی نامرغوب و توان پایین برای تحمل حرارت
- بدون آب کار کردن کولر آبی و بالا رفتن دمای داخلی آن
- کیفیت پایین بوشن‌ها و بلبرینگی نبودن موتور کولر (با روش تعویض شفت کولر آبی آشنا شوید).
- روغن‌کاری نکردن قطعات کولر آبی
- نوسانات الکتریکی
حالا که علت‌های احتمالی بروز این مشکل (و به عبارتی روش جلوگیری از بروز مجدد آن در آینده را می‌دانید) در بخش بعد به نحوه سیم پیچی موتور کولر آبی می‌پردازیم.

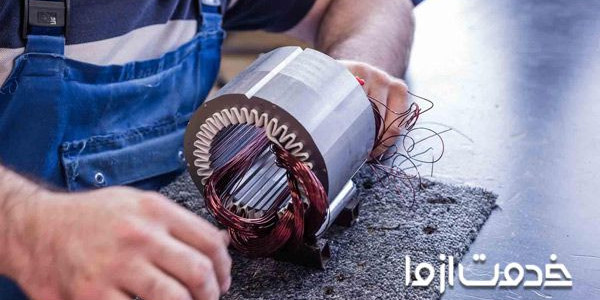

آموزش سیم پیچی موتور کولر
همه ما این تصور را داریم که کولرهای آبی سیستم پیچیده‌ای ندارند، که البته تا حدی درست فکر می‌کنیم. حتی سیستم مکانیکی موتور کولر، به عنوان پیچیده‌تری قطعه آن هم آنقدرها پیچیده نیست.
با این وجود، سیم پیچی دینام کولر به تخصص و تجربه احتیاج دارد. چون جدا از حساسیت این قطعه، سیم پیچی کولرهای مختلف با یکدیگر تفاوت‌هایی هم دارند. در ادامه نحوه سیم پیچی موتور کولر آبی را در سه مرحله توضیح داده‌ایم؛ فقط پیش از آن این وسیله‌ها را آماده کنید:
- اسکنه (یا وسیله‌ای مشابه) برای برش سیم پیچی قدیمی
- نخ، کاغذ عایق و سیم برای سیم پیچی
- یک وسیله گرمایشی مانند مشعل
- پیچ‌گوشتی، چکش و آچار
- لاک سیم

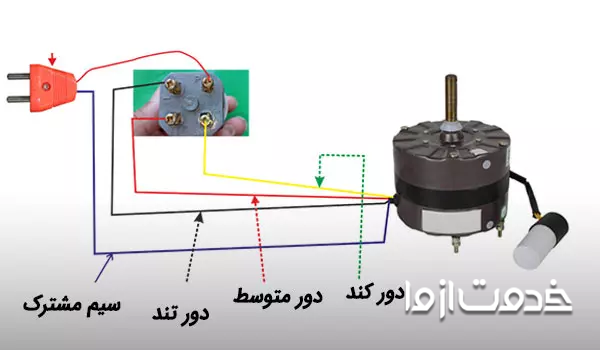

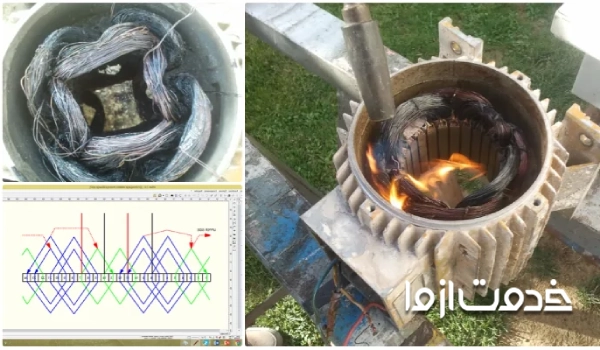

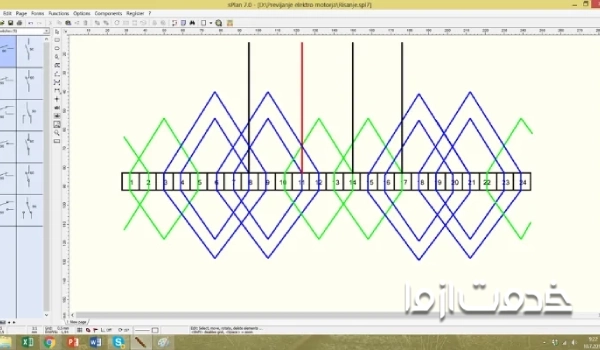

قبل از شروع آموزش، بهتر است با نقشه سیم پیچی موتور کولر موتوژن آشنا شوید (عمده موتورهای کولر از این نوع است):

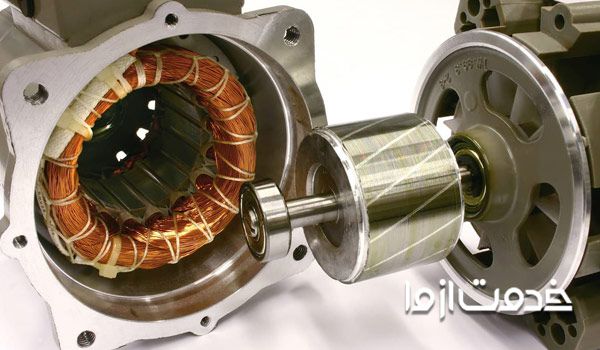

1. باز کردن موتور و بیرون آوردن سیم پیچی دینام کولر
ابتدا یک میز کار تمیز با ارتفاع مناسب را انتخاب کنید، و دستکش ایمنی بپوشید. موتور را روی سطح کارتان بگذارید، و پیچ‌های آن را باز کنید. حالا باید قطعات داخلی موتور را باز کنید، یعنی این بخش‌ها:
- استاتور (استوانه فولادی ثابت که اجزای داخلی موتور را می‌گیرد)
- آرمیچر یا روتور (قطعه‌‌ای شبیه به یک یاتاقان کوچک در موتور)
- سیم پیچی دینام کولر که اطراف استاتور قرار دارد.
در ادامه آرمیچر را از استاتور خارج کنید. این قطعه خاصیت مغناطیسی دارد؛ پس حواس‌تان باشد که براده‌ها و قطعه‌های فلزی به آن نچسبند. حالا سر پیچ‌گوشتی را زیر شیارهای فلزی قرار دهید، و آن را آرام به سمت بالا بکشید. هدف این است که شیارها بازتر، و سیم پیچی دینام کولر شل شود. اینکار را با ظرافت انجام دهید تا شیارها آسیبی نبینند و بعدا کار به مشکل نخورد.
نکته: تعداد سیم‌های کویل‌ها را بشمارید، تا با تعداد دور سیم پیچی قبلی موتور کولر هماهنگ باشید و سپس سیم ها را با قیچی سیم‌بر قطع کنید (تعداد دور سیم پیچی موتور کولر بسته به توان دستگاه متفاوت است).
بعد از خارج کردن سیم پیچی قبلی، باید عایق‌بندی را انجام دهید. برای این منظور عایق‌های سیم‌های قدیمی را با سیم‌چین از شیارها بیرون بیاورید، و گرد و خاک آن را پاک کنید. حالا کاغذ عایق را به اندازه شیار ببرید، و هر تکه کاغذ را داخل شیارها قرار دهید.

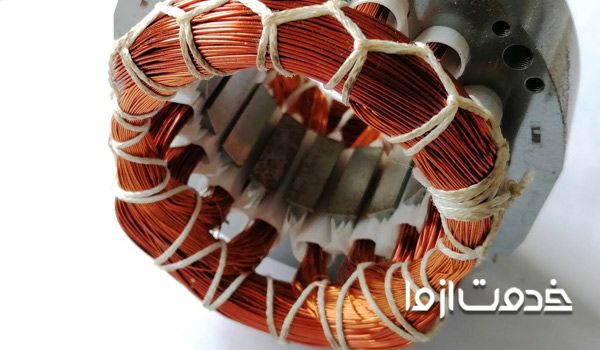

2. سیم پیچی مجدد موتور کولر آبی
مرحله اول با موفقیت به پایان رسید. حالا باید با استفاده از سیمی با ضخامت و جنس مشابه با سیم پیچی قبلی، از نو سیم پیچی را ایجاد کنید. سیم پیچی دینام کولر را باید دقیق و محکم انجام دهید، تا موتور کولر بتواند مثل قبل کار کند.
هربخش از سیم پیچی که تمام شد، شیارهای روی کلاف را به سمت پایین بیاورید و سر ابتدایی و انتهایی کلاف را به اولین شیار وصل کنید. لبه‌های شیار را هم با دو سیم محکم ببندید تا مدار کامل شود. حالا سیم پیچی دینام کولر می‌تواند جریان انرژی را بین آرمیچر و ژنراتور برقرار کند.
نکته: پس از پایان این مرحله موتور را ببندید، آن را به برق وصل کنید، و از سلامت عملکرد آن مطمئن شوید. همچنین در این راستا پیشنهاد می‌کنیم نحوه تنظیم تسمه کولر آبی را نیز بخوانید.
3. اجرای وارنیش یا شارلاک
آخرین مرحله آموزش سیم پیچی موتور کولر به شارلاک یا وارنیش زدن موتور اختصاص دارد. برای اینکار باید درپوش و محور موتور را باز، و سیم پیچی داخلی آن را بررسی کنید. اگر ایرادی پیدا کردید، آن را برطرف کنید.
بعد از آن کردن استاتور را در گرمکن گرم، و وارنیش را آماده کنید. بعد از گرم کردن موتور می‌توانید آن را از گرمکن بیرون بیاورید، و آن را در ظرف لاک قرار دهید تا لاک یا وارنیش درون سیم پیچی کولر ابی نفوذ کند.
موتور را از ظرف بیرون بیاورید، و اجازه دهید چند ساعت حرارت ببیند (مثلا در اجاق). وقتی کار تمام و موتور سرد شد، کار تمام است.

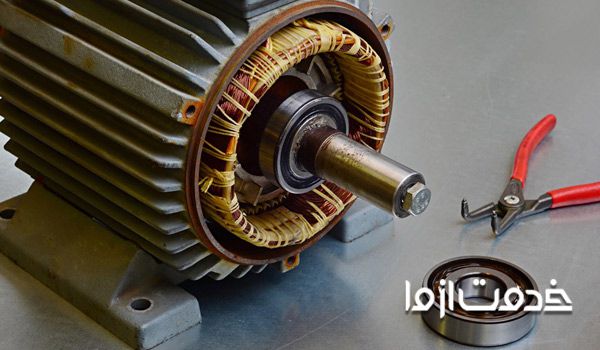

تعویض سیم پیچی کولر ابی یا تعویض دینام؟
با دیدن لوازم و مراحل متعدد نحوه سیم پیچی موتور کولر آبی حتما این سوال برای شما هم پیش آمده؛ کدام گزینه بهتری برای شماست؟
اگر تعویض سیم پیچی موتور سوخته با نهایت دقت انجام شود (یعنی با توجه به سرعت، وزن، کیفیت سیم، عایق‌بندی، مصرف انرژی و بازدهی)، و نه فقط بر اساس قطر سیم و وزن سیم پیچی کولر ابی، اینکار گزینه‌ای منطقی و بسیار اقتصادی خواهد بود.
در غیر اینصورت و همچنین اگر عمر سیم پیچی دینام سوخته زیاد باشد، جایگزین کردن دینام احتمالا انتخاب بهتری خواهد بود. بررسی سلامت خازن کولر ابی نیز پیشنهاد می‌شود.
قیمت سیم پیچی کولر ابی
اگر بخواهید کار را به متخصصان بسپارید، بد نیست اطلاعاتی هم درباره هزینه سیم پیچی موتور کولر داشته باشید. به طور کلی، قیمت اینکار بسته به مانند قدرت موتور، و نوع آن (یک سوم، یک دوم یا سه چهارم) و مقدار آلیاژ لازم است.
قیمت سیم پیچی دینام کولر به دلیل نوسان همیشگی قیمت آلیاژ مصرفی در بازار همیشه در حال تغییر است، و نمی‌توان مبلغ دقیقی را برای آن ذکر کرد. البته در بخش بعد یک راه قطعی برای تخمین قیمت خدمات سیم پیچی کولر ابی را به شما در میان گذاشته‌ایم.
آیا آموزش سیم پیچی موتور کولر و مراحل آن به نظرتان پیچیده یا بیش از حد وقت‌گیر بود؟ کاملا به شما حق می‌دهیم. این پروسه درواقع می‌تواند چندروز طول بکشد.
در صورت تمایل همین حالا می‌توانید درخواست خود را جهت تعمیر کولر آبی کوچک و بزرگ ثبت کنید و از بهترین تعمیرکاران شهرتان خدمات دریافت کنید.
